24.3

Pose de l'appareil

25 Installation électrique
8022570.1A3H / 25.11.2020 | SICK
Subject to change without notice

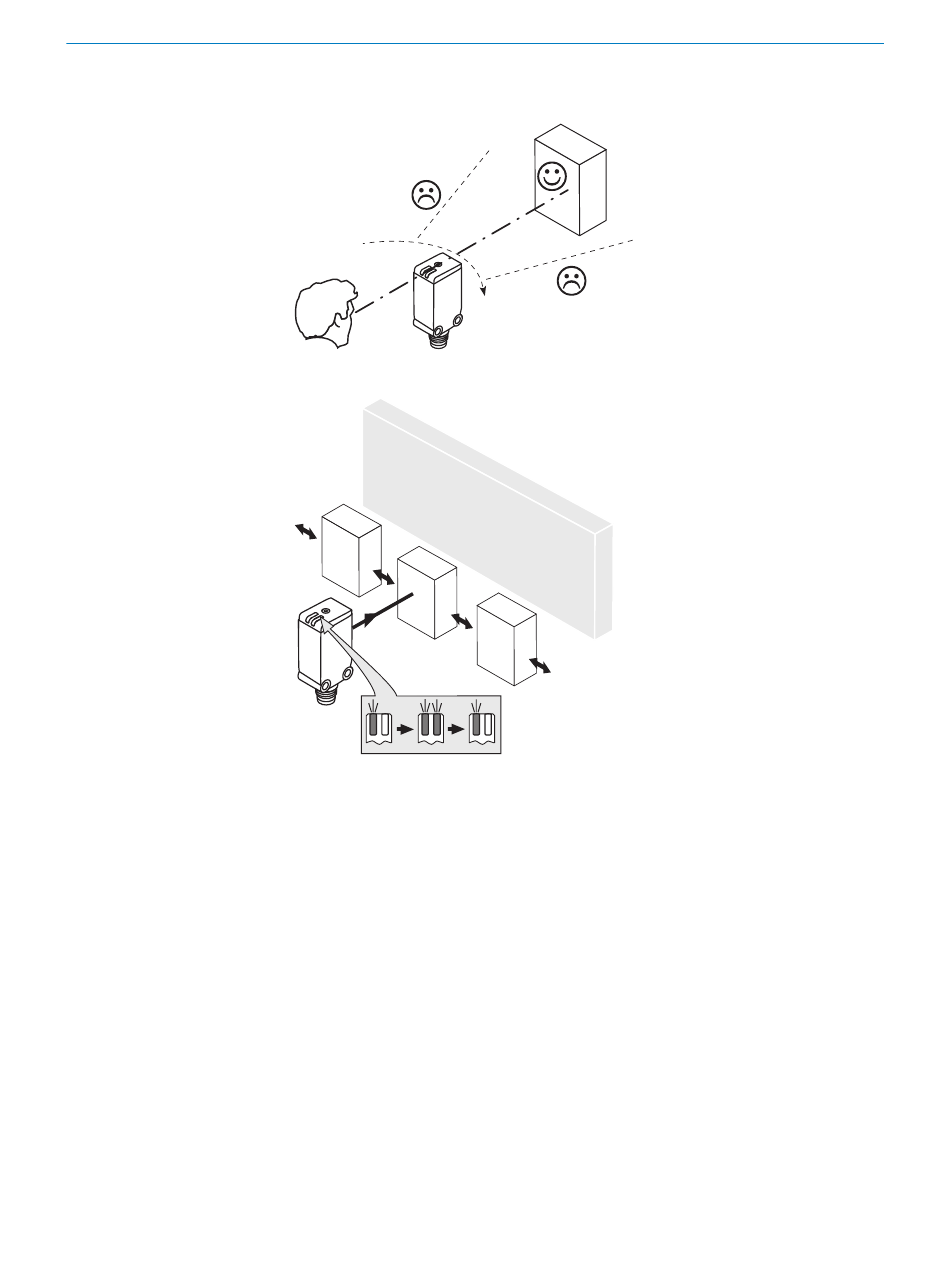

Illustration 12: Alignement du capteur
Illustration 13: Direction standard
1. Monter le capteur à l'aide d'une équerre de fixation adaptée (voir la gamme
d'accessoires de SICK).
2. Veuillez tenir compte du couple de serrage maximum autorisé de 0,8 Nm.
3. Aligner le capteur avec l'objet. Choisir la position de façon à ce que le faisceau
de lumière rouge émis rencontre le centre de l'objet. Veiller à ce que l'ouverture
optique (vitre frontale) du capteur soit parfaitement dégagée.
page 45
4. Noter la direction privilégiée de l'objet par rapport au capteur.
page 45.
Le raccordement des capteurs doit s'effectuer hors tension. Selon le mode de raccor‐
dement, respecter les informations suivantes :
– Raccordement du connecteur : affectation des broches
– Câble : couleur des fils
Activer l'alimentation électrique seulement après avoir effectué les branchements élec‐
triques.
24
MONTAGE
voir illustration 12,
voir illustration 13,
