ОПИСАНИЕ ИЗДЕЛИЯ
83 Описание изделия
83.1 Вид устройства
84 Монтаж
84.1 Комплект поставки
84.2 Требования к установке
148
1
2
3

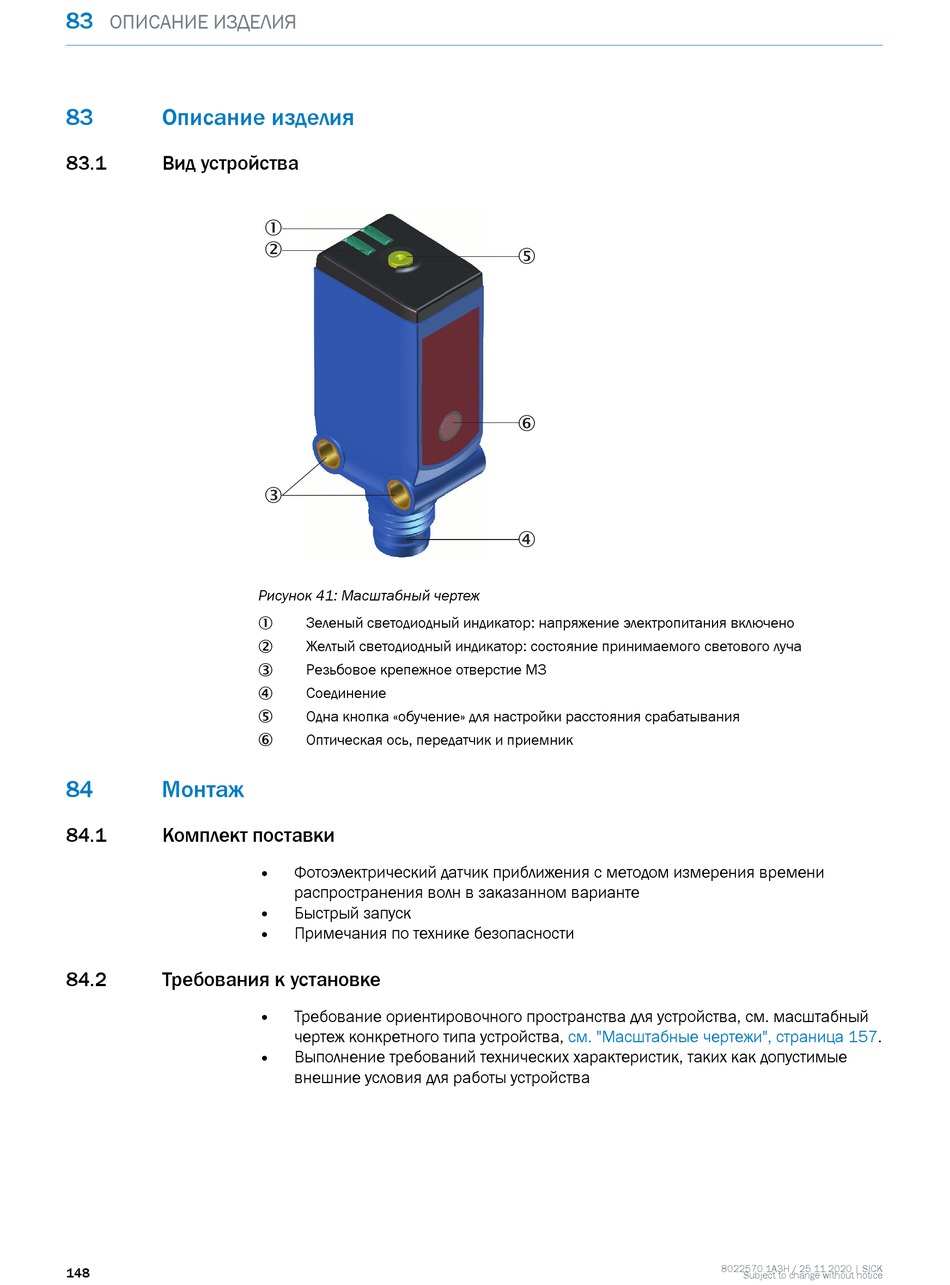

Рисунок 41: Масштабный чертеж
Зеленый светодиодный индикатор: напряжение электропитания включено
1
Желтый светодиодный индикатор: состояние принимаемого светового луча
2
Резьбовое крепежное отверстие М3
3
Соединение
4
Одна кнопка «обучение» для настройки расстояния срабатывания
5
Оптическая ось, передатчик и приемник
6
• Фотоэлектрический датчик приближения с методом измерения времени
распространения волн в заказанном варианте
•
Быстрый запуск
• Примечания по технике безопасности
• Требование ориентировочного пространства для устройства, см. масштабный
чертеж конкретного типа устройства,
• Выполнение требований технических характеристик, таких как допустимые
внешние условия для работы устройства
5
6
4
см. "Масштабные чертежи", страница 157.
