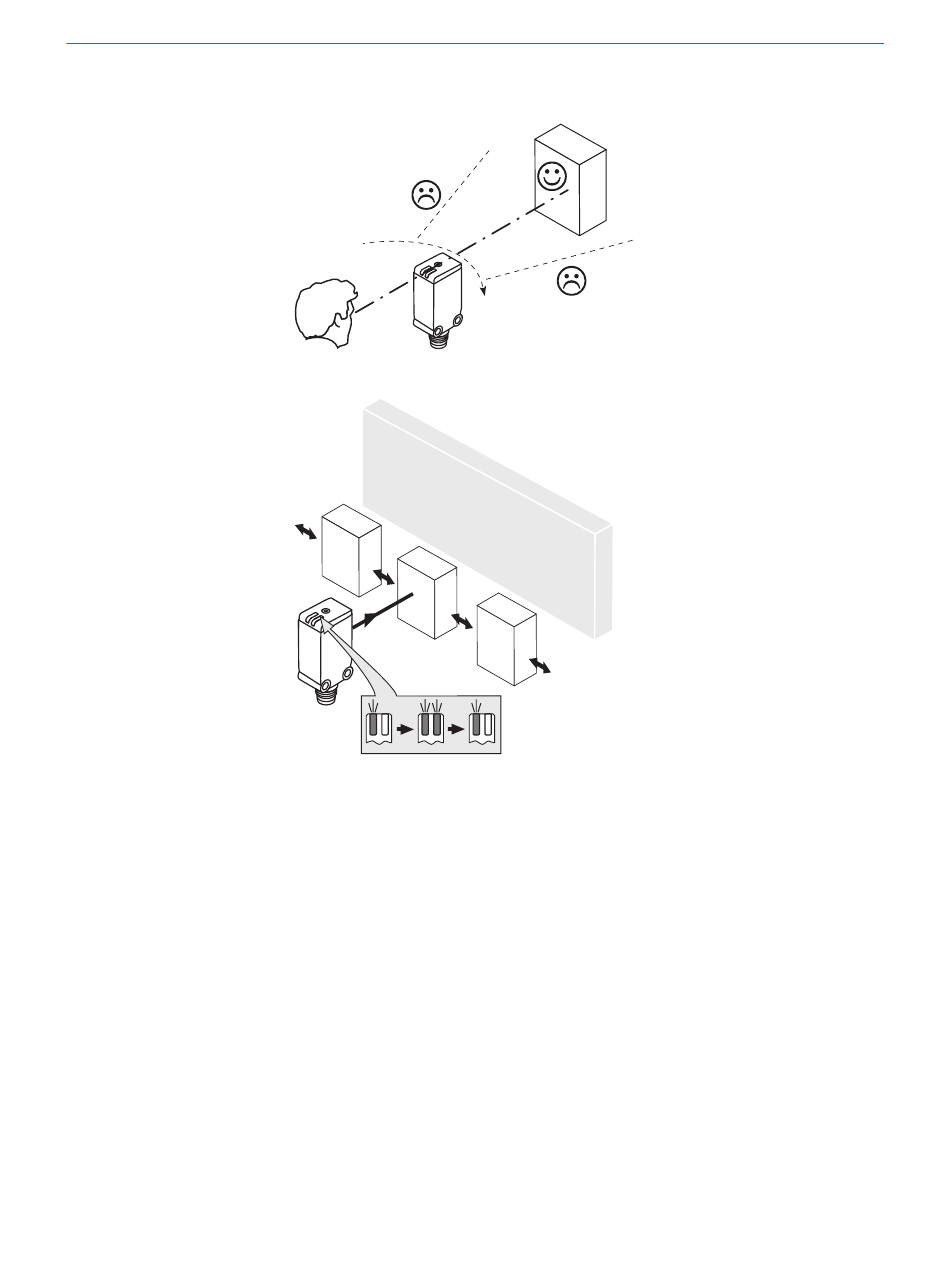

Рисунок 42: Юстировка датчика
Рисунок 43: Стандартное направление
1. Установите датчик при помощи соответствующего крепежного кронштейна (см.
перечень вспомогательных принадлежностей SICK).
2. Имейте в виду, что максимальный допустимый крутящий момент затяжки у
датчика составляет 0,8 Нм.
3. Отрегулируйте взаимное расположение датчика и объекта. Выберите такое
расположение, чтобы излучаемый красный луч попадал в центр объекта.
Следует убедиться в том, что оптическое отверстие (передний экран) датчика
полностью чистое. см. рисунок 42, страница
4. Обратите внимание на предпочтительное направление объекта по отношению
к датчику. см. рисунок 43, страница
Подключение датчиков должно осуществляться в обесточенном состоянии. В
зависимости от типа подключения следует принять во внимание следующую
информацию:
– Штепсельное соединение: расположение выводов
– Кабель: цвет жилы
Подавать/включать электропитание только после подключения всех электрических
соединений.
