74 取付
74.1 納入範囲
74.2 取付要件
74.3 デバイスの取付
8022570.1A3H / 25.11.2020 | SICK
Subject to change without notice
• 発注されたバージョンのタイムオブフライト技術を搭載したリフレクタ形光
電スイッチ
クイックスタート
•
• 安全上の注意事項
• デバイスの一般的なスペース要件については、 タイプ別の寸法図を参照してく
ださい（参照 "外形寸法図", ページ
• デバイスを操作するために許容される周囲条件など、 技術データに従ってくだ
さい。

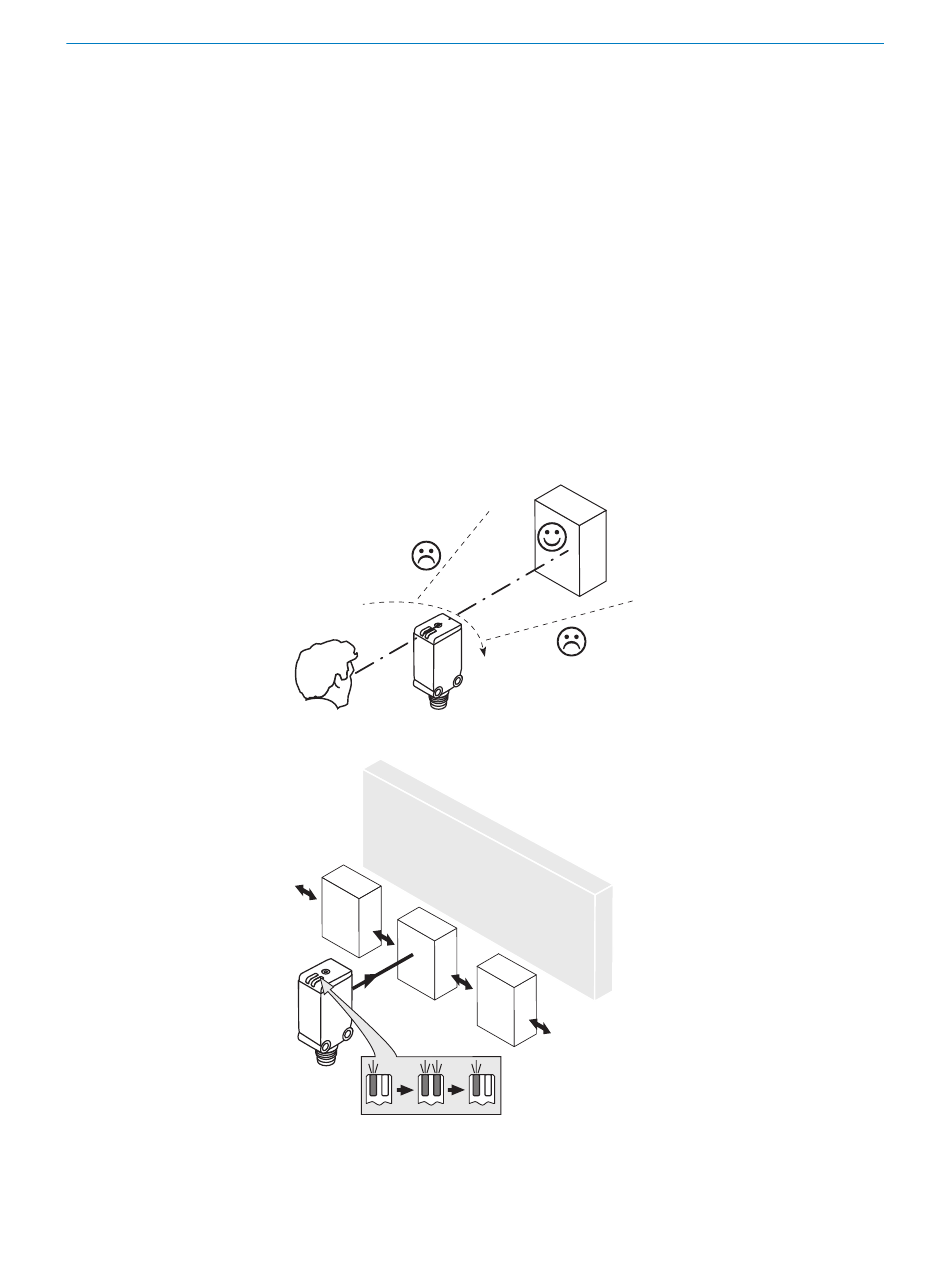

図 37: センサの方向調整
図 38: 標準的な方向
1. 適切な取付ブラケットを使用してセンサを取り付けます（SICK アクセサリカ
タログを参照） 。
2. センサの最大許容締付トルク 0.8 Nm に注意してください。
139） 。
74
取付
131
