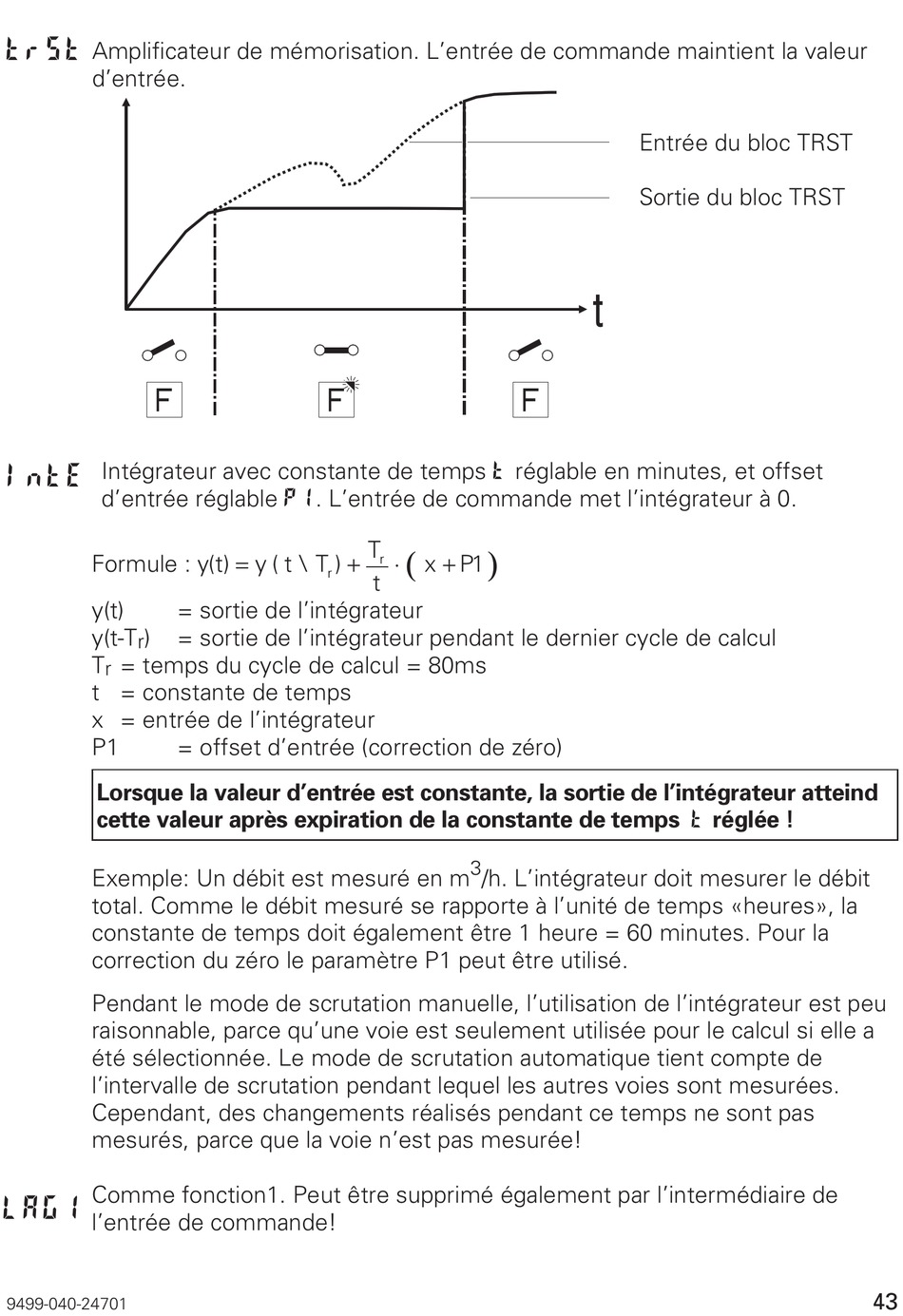

trSt
Amplificateur de mémorisation. L'entrée de commande maintient la valeur
d'entrée.
Intégrateur avec constante de temps t réglable en minutes, et offset
IntE
d'entrée réglable P1. L'entrée de commande met l'intégrateur à 0.
Formule :
y(t)
y(t-T
)
r
T
= temps du cycle de calcul = 80ms
r
t = constante de temps
x = entrée de l'intégrateur
P1
Lorsque la valeur d'entrée est constante, la sortie de l'intégrateur atteind
cette valeur après expiration de la constante de temps t réglée !
Exemple: Un débit est mesuré en m
total. Comme le débit mesuré se rapporte à l'unité de temps «heures», la
constante de temps doit également être 1 heure = 60 minutes. Pour la
correction du zéro le paramètre P1 peut être utilisé.
Pendant le mode de scrutation manuelle, l'utilisation de l'intégrateur est peu
raisonnable, parce qu'une voie est seulement utilisée pour le calcul si elle a
été sélectionnée. Le mode de scrutation automatique tient compte de
l'intervalle de scrutation pendant lequel les autres voies sont mesurées.
Cependant, des changements réalisés pendant ce temps ne sont pas
mesurés, parce que la voie n'est pas mesurée!
Comme fonction1. Peut être supprimé également par l'intermédiaire de
LAG1
l'entrée de commande!
9499-040-24701
=
+
y t
( )
y t T
( \
)
r
= sortie de l'intégrateur
= sortie de l'intégrateur pendant le dernier cycle de calcul
= offset d'entrée (correction de zéro)
T
(
)
⋅
+ 1
x P
r
t
3
/h. L'intégrateur doit mesurer le débit
Entrée du bloc TRST
Sortie du bloc TRST
43
