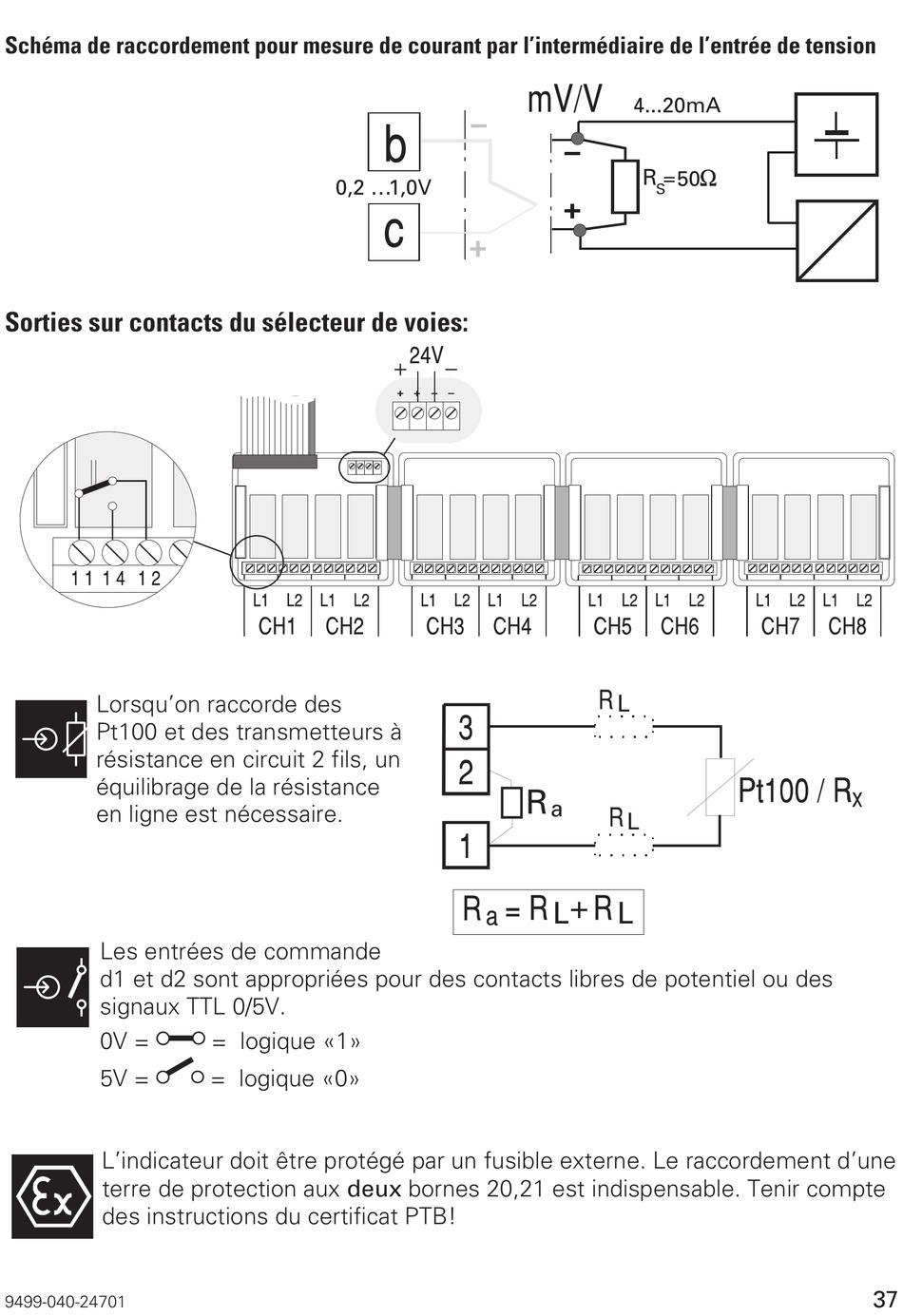

Schéma de raccordement pour mesure de courant par l'intermédiaire de l'entrée de tension
Sorties sur contacts du sélecteur de voies:
Lorsqu'on raccorde des
Pt100 et des transmetteurs à
résistance en circuit 2 fils, un
équilibrage de la résistance
en ligne est nécessaire.
Les entrées de commande
d1 et d2 sont appropriées pour des contacts libres de potentiel ou des
signaux TTL 0/5V.
0V =
5V =
L'indicateur doit être protégé par un fusible externe. Le raccordement d'une
terre de protection aux deux bornes 20,21 est indispensable. Tenir compte
des instructions du certificat PTB!
9499-040-24701
0,2 ...1,0V
= logique «1»
= logique «0»
4...20mA
R =
50[
S
L
R
a
L
+
L
L
37
