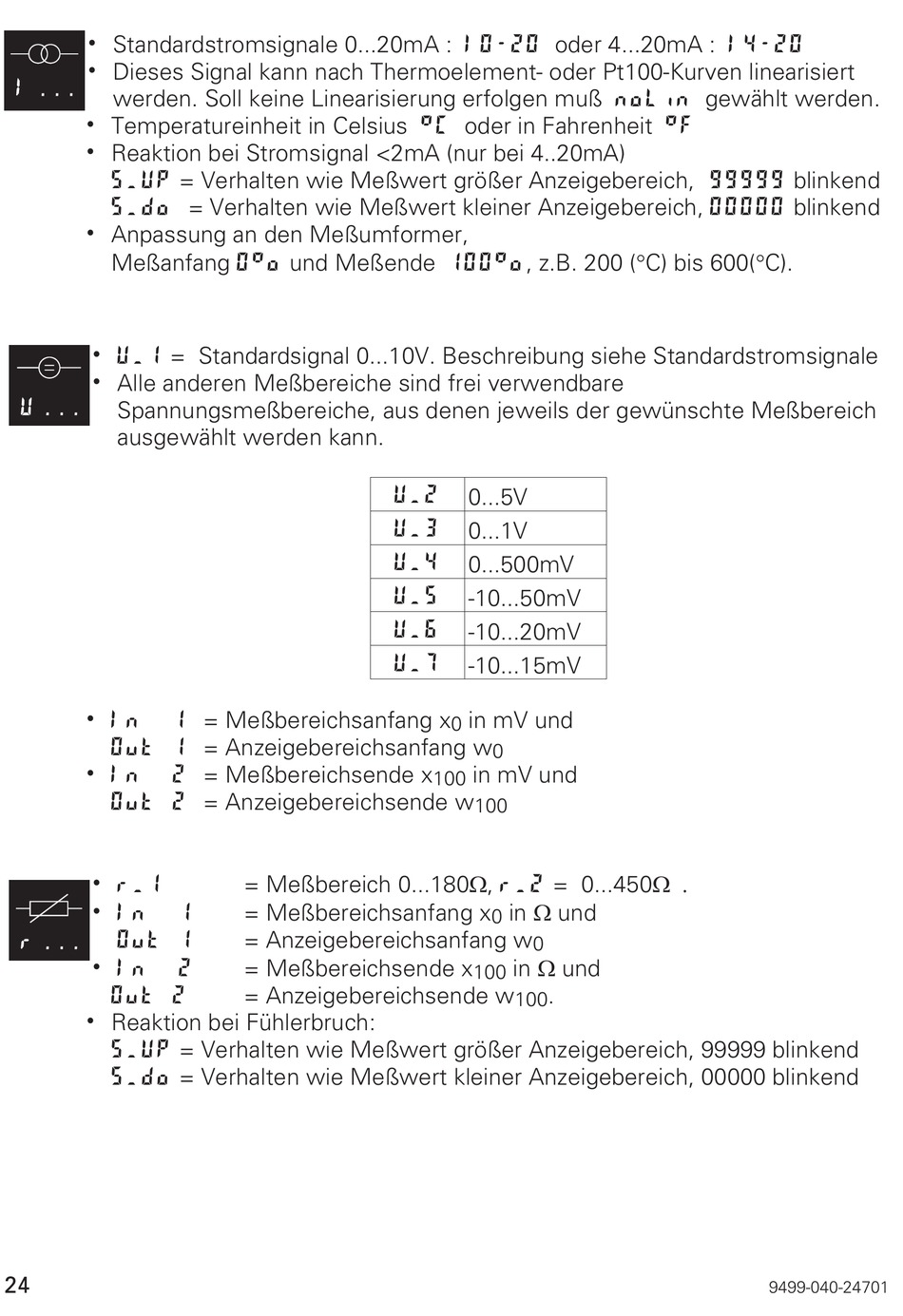

w Standardstromsignale 0...20mA : I0-20 oder 4...20mA : I4-20
w Dieses Signal kann nach Thermoelement- oder Pt100-Kurven linearisiert
werden. Soll keine Linearisierung erfolgen muß noLin gewählt werden.
w Temperatureinheit in Celsius !C oder in Fahrenheit !F
w Reaktion bei Stromsignal <2mA (nur bei 4..20mA)
S_UP = Verhalten wie Meßwert größer Anzeigebereich, 99999 blinkend
S_do = Verhalten wie Meßwert kleiner Anzeigebereich, 00000 blinkend
w Anpassung an den Meßumformer,
Meßanfang 0"o und Meßende 100!o, z.B. 200 (°C) bis 600(°C).
w U_1 = Standardsignal 0...10V. Beschreibung siehe Standardstromsignale
w Alle anderen Meßbereiche sind frei verwendbare
Spannungsmeßbereiche, aus denen jeweils der gewünschte Meßbereich
ausgewählt werden kann.
w In
1 = Meßbereichsanfang x
Out 1 = Anzeigebereichsanfang w
w In
2 = Meßbereichsende x
Out 2 = Anzeigebereichsende w
w r_1
w In
Out 1
w In
Out 2
w Reaktion bei Fühlerbruch:
S_UP = Verhalten wie Meßwert größer Anzeigebereich, 99999 blinkend
S_do = Verhalten wie Meßwert kleiner Anzeigebereich, 00000 blinkend
24
= Meßbereich 0...180W, r_2 = 0...450W .
1
= Meßbereichsanfang x
= Anzeigebereichsanfang w
2
= Meßbereichsende x
= Anzeigebereichsende w
U_2
0...5V
U_3
0...1V
U_4
0...500mV
U_5
-10...50mV
U_6
-10...20mV
U_7
-10...15mV
in mV und
0
0
in mV und
100
100
in W und
0
0
in W und
100
.
100
9499-040-24701
