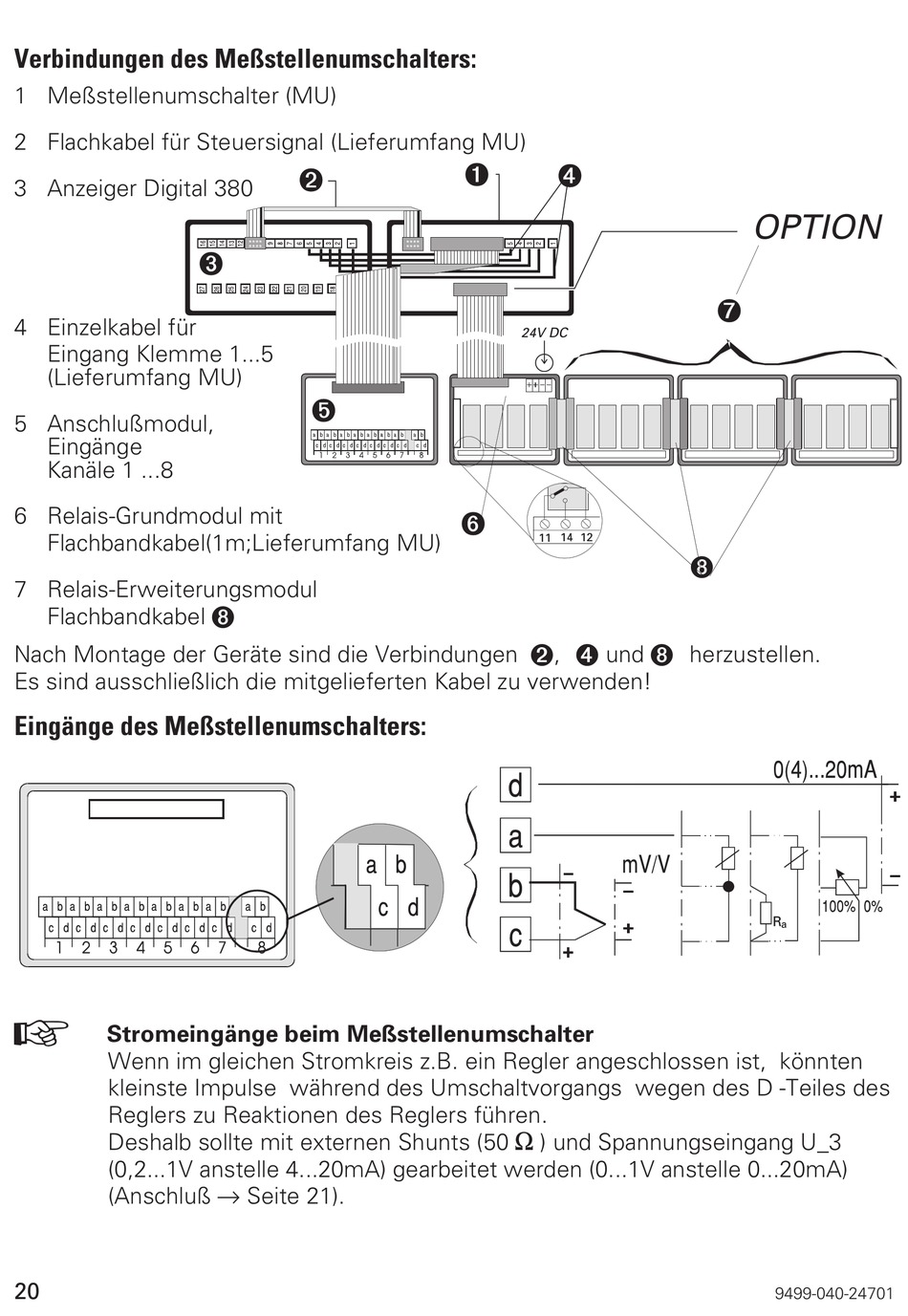

Verbindungen des Meßstellenumschalters:
1 Meßstellenumschalter (MU)
2 Flachkabel für Steuersignal (Lieferumfang MU)
3 Anzeiger Digital 380
4 Einzelkabel für
Eingang Klemme 1...5
(Lieferumfang MU)
5 Anschlußmodul,
Eingänge
Kanäle 1 ...8
6 Relais-Grundmodul mit
Flachbandkabel(1m;Lieferumfang MU)
7 Relais-Erweiterungsmodul
Flachbandkabel 8
Nach Montage der Geräte sind die Verbindungen 2, 4 und 8 herzustellen.
Es sind ausschließlich die mitgelieferten Kabel zu verwenden!
Eingänge des Meßstellenumschalters:
+
Stromeingänge beim Meßstellenumschalter
Wenn im gleichen Stromkreis z.B. ein Regler angeschlossen ist, könnten
kleinste Impulse während des Umschaltvorgangs wegen des D -Teiles des
Reglers zu Reaktionen des Reglers führen.
Deshalb sollte mit externen Shunts (50 [ ) und Spannungseingang U_3
(0,2...1V anstelle 4...20mA) gearbeitet werden (0...1V anstelle 0...20mA)
(Anschluß r Seite 21).
20
24V DC
11 14 12
8
OPTION
9499-040-24701
