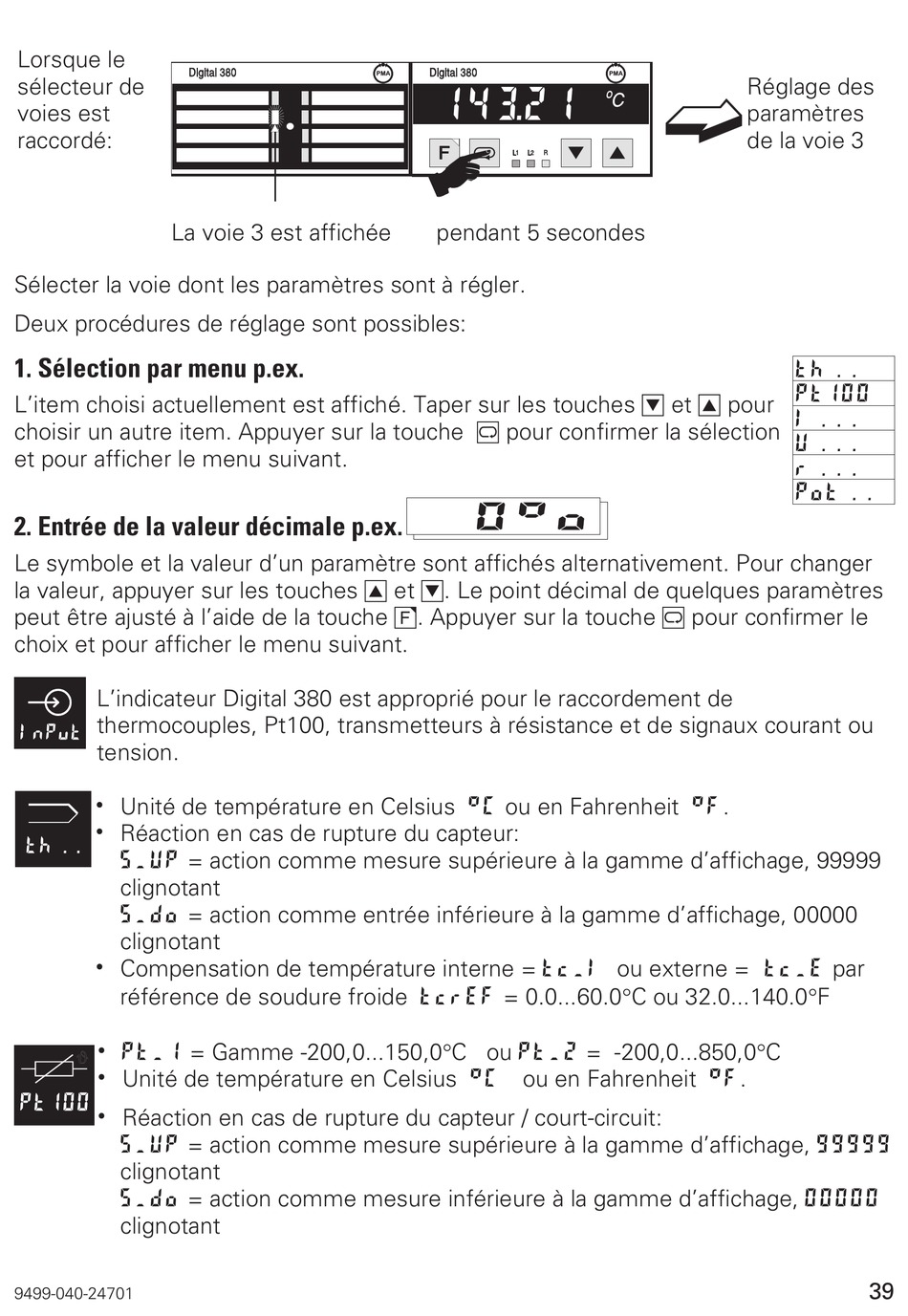

pma Digital 380 Bedienungsanleitung Seite 41

Lorsque le
sélecteur de
voies est
raccordé:
La voie 3 est affichée
Sélecter la voie dont les paramètres sont à régler.
Deux procédures de réglage sont possibles:
1. Sélection par menu p.ex.
L'item choisi actuellement est affiché. Taper sur les touches D et I pour
choisir un autre item. Appuyer sur la touche M pour confirmer la sélection
et pour afficher le menu suivant.
2. Entrée de la valeur décimale p.ex.
Le symbole et la valeur d'un paramètre sont affichés alternativement. Pour changer
la valeur, appuyer sur les touches I et D. Le point décimal de quelques paramètres
peut être ajusté à l'aide de la touche F. Appuyer sur la touche M pour confirmer le
choix et pour afficher le menu suivant.
L'indicateur Digital 380 est approprié pour le raccordement de
thermocouples, Pt100, transmetteurs à résistance et de signaux courant ou
tension.
w Unité de température en Celsius !C ou en Fahrenheit !F.
w Réaction en cas de rupture du capteur:
S_UP = action comme mesure supérieure à la gamme d'affichage, 99999
clignotant
S_do = action comme entrée inférieure à la gamme d'affichage, 00000
clignotant
w Compensation de température interne = tc_I ou externe = tc_E par
référence de soudure froide tcrEF = 0.0...60.0°C ou 32.0...140.0°F
w Pt_1 = Gamme -200,0...150,0°C ou Pt_2 = -200,0...850,0°C
w Unité de température en Celsius !C ou en Fahrenheit !F.
w Réaction en cas de rupture du capteur / court-circuit:
S_UP = action comme mesure supérieure à la gamme d'affichage, 99999
clignotant
S_do = action comme mesure inférieure à la gamme d'affichage, 00000
clignotant
9499-040-24701
143. 2 1
pendant 5 secondes
Réglage des
paramètres
de la voie 3
th . .
Pt100
I . . .
U . . .
r . . .
Pot . .
