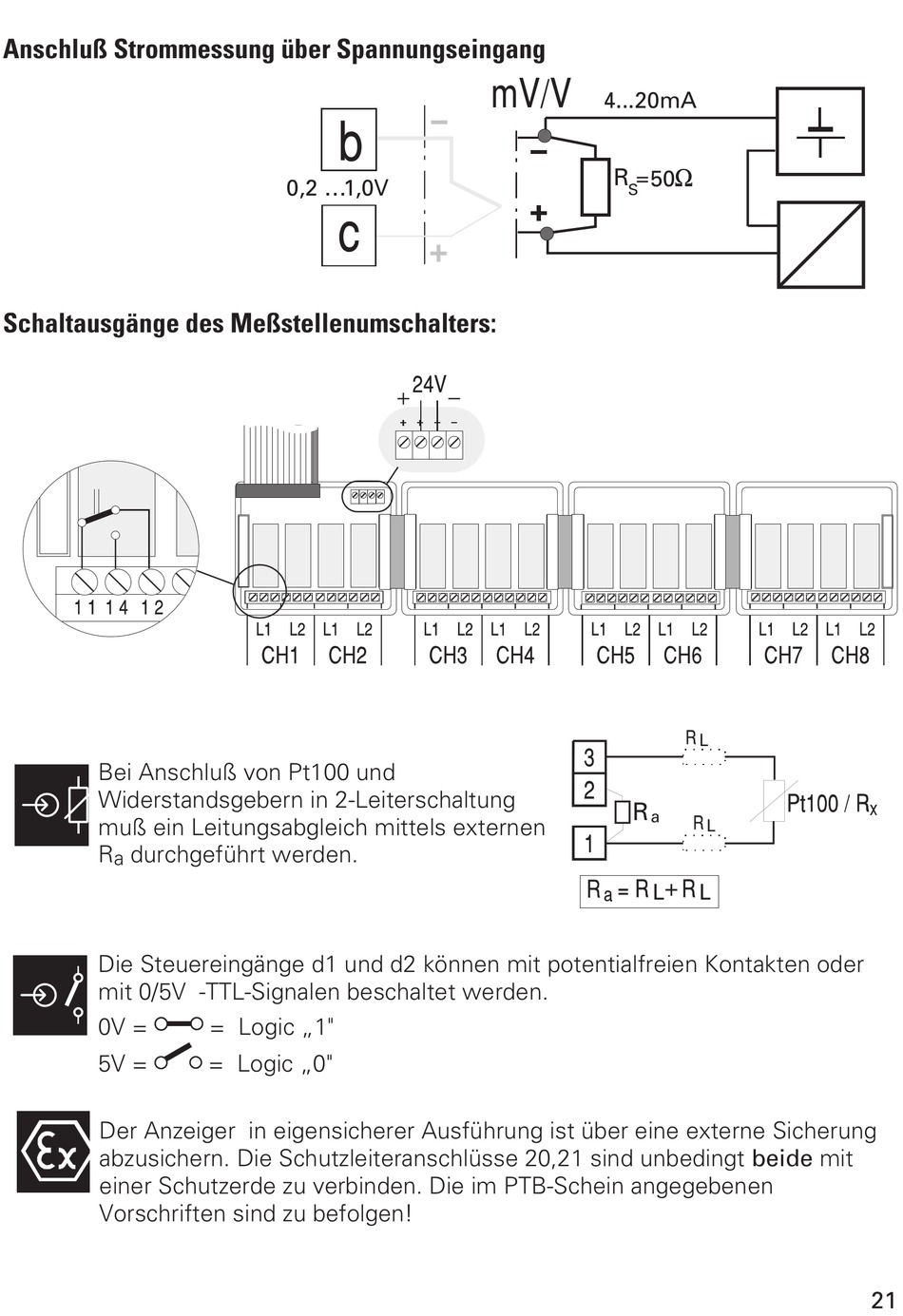

Anschluß Strommessung über Spannungseingang
Schaltausgänge des Meßstellenumschalters:
Bei Anschluß von Pt100 und
Widerstandsgebern in 2-Leiterschaltung
muß ein Leitungsabgleich mittels externen
R
durchgeführt werden.
a
Die Steuereingänge d1 und d2 können mit potentialfreien Kontakten oder
mit 0/5V -TTL-Signalen beschaltet werden.
0V =
5V =
Der Anzeiger in eigensicherer Ausführung ist über eine externe Sicherung
abzusichern. Die Schutzleiteranschlüsse 20,21 sind unbedingt beide mit
einer Schutzerde zu verbinden. Die im PTB-Schein angegebenen
Vorschriften sind zu befolgen!
0,2 ...1,0V
= Logic „1"
= Logic „0"
4...20mA
R =
50[
S
L
R
a
L
+
L
L
21
