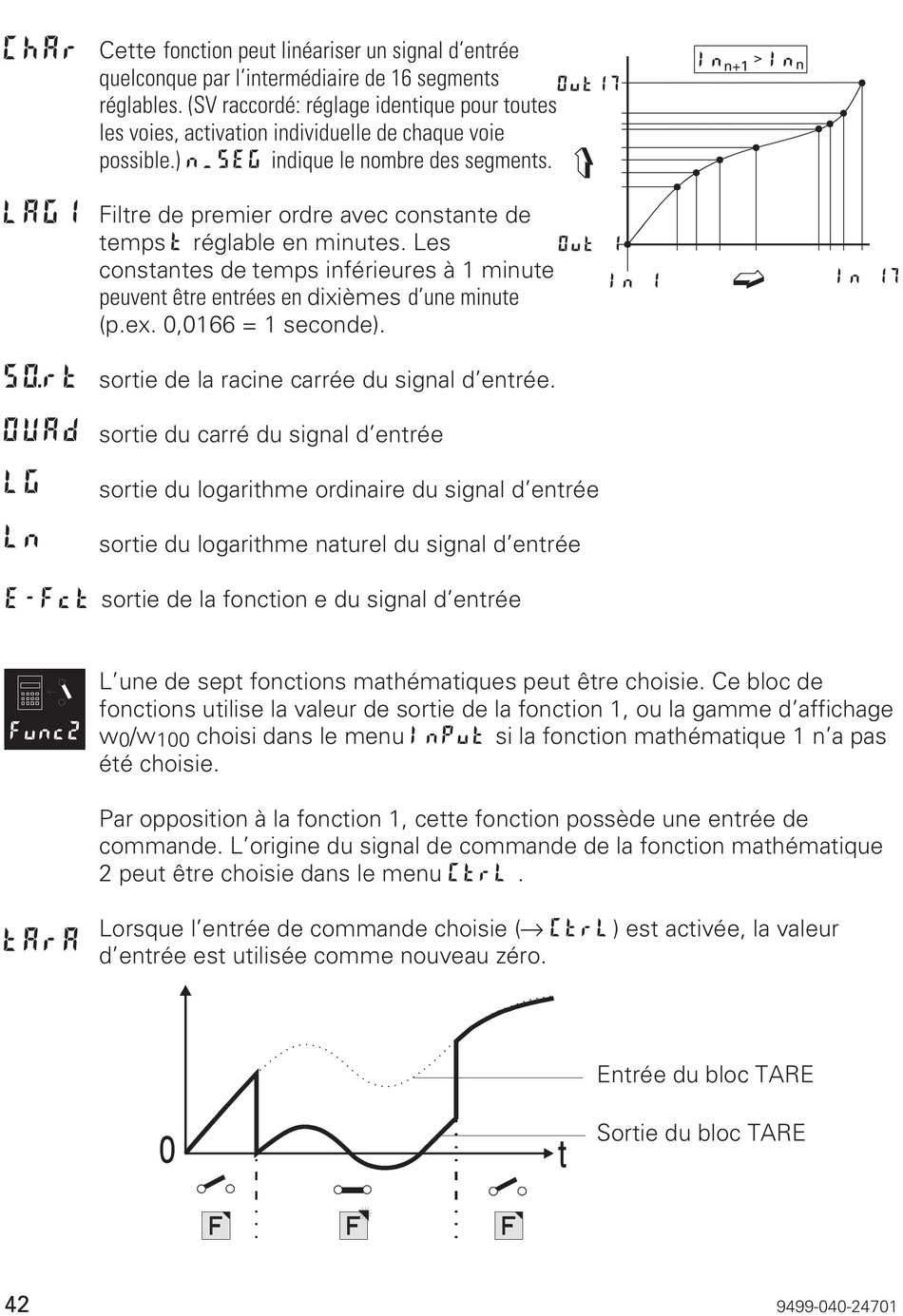

pma Digital 380 Bedienungsanleitung Seite 44

ChAr
Cette fonction peut linéariser un signal d'entrée
quelconque par l'intermédiaire de 16 segments
réglables. (SV raccordé: réglage identique pour toutes
les voies, activation individuelle de chaque voie
possible.) n_SEG indique le nombre des segments.
LAG1
Filtre de premier ordre avec constante de
temps t réglable en minutes. Les
constantes de temps inférieures à 1 minute
peuvent être entrées en dixièmes d'une minute
(p.ex. 0,0166 = 1 seconde).
SQrt
sortie de la racine carrée du signal d'entrée.
OUAd
sortie du carré du signal d'entrée
LG
sortie du logarithme ordinaire du signal d'entrée
Ln
sortie du logarithme naturel du signal d'entrée
E-Fct
sortie de la fonction e du signal d'entrée
L'une de sept fonctions mathématiques peut être choisie. Ce bloc de
fonctions utilise la valeur de sortie de la fonction 1, ou la gamme d'affichage
w /w
0 100
été choisie.
Par opposition à la fonction 1, cette fonction possède une entrée de
commande. L'origine du signal de commande de la fonction mathématique
2 peut être choisie dans le menu Ctrl .
Lorsque l'entrée de commande choisie (Ä Ctrl) est activée, la valeur
tArA
d'entrée est utilisée comme nouveau zéro.
42
choisi dans le menu Input si la fonction mathématique 1 n'a pas
Entrée du bloc TARE
Sortie du bloc TARE
