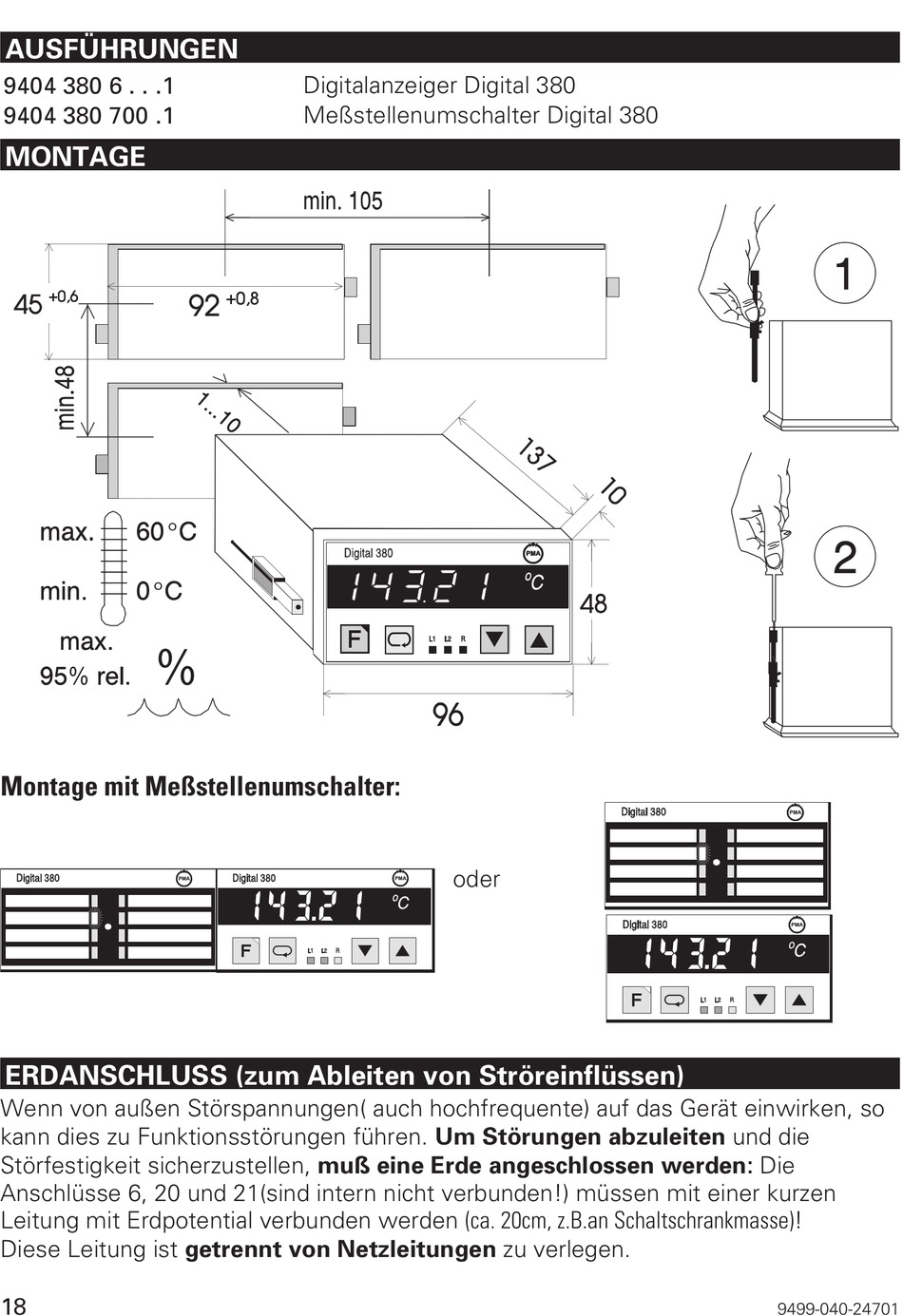

AUSFÜHRUNGEN
9404 380 6 . . .1
9404 380 700 .1

MONTAGE

Montage mit Meßstellenumschalter:
ERDANSCHLUSS (zum Ableiten von Ströreinflüssen)
Wenn von außen Störspannungen( auch hochfrequente) auf das Gerät einwirken, so
kann dies zu Funktionsstörungen führen. Um Störungen abzuleiten und die
Störfestigkeit sicherzustellen, muß eine Erde angeschlossen werden: Die
Anschlüsse 6, 20 und 21(sind intern nicht verbunden!) müssen mit einer kurzen
Leitung mit Erdpotential verbunden werden (ca. 20cm, z.B.an Schaltschrankmasse)!
Diese Leitung ist getrennt von Netzleitungen zu verlegen.
18
Digitalanzeiger Digital 380
Meßstellenumschalter Digital 380
M
143. 2 1
D I
oder
143. 2 1
9499-040-24701
