PROZESSORMODUL
Analog Ein- und Ausgang
Die vom Analog Eingang erfassbaren Signale sind im Vergleich zu den digitalen Signalen eher klein.
Um eine einwandfreie Funktion zu gewährleisten und Störungen, sowie Fehlmessungen zu vermei-
den, ist eine sorgfältige Leitungsführung unbedingt einzuhalten:
- Der GND-Anschluss der Versorgungsspannung muss auf kürzestem Weg zum GND Sammelpunkt
(Erdungsschiene) geführt werden.
- Die Verbindungsleitungen zur Analogsignalquelle müssen so kurz wie möglich und unter
Vermeidung von Parallelführung zu digitalen Signalleitungen geführt werden.
- Die Signalleitungen müssen 2-polig geschirmt sein.

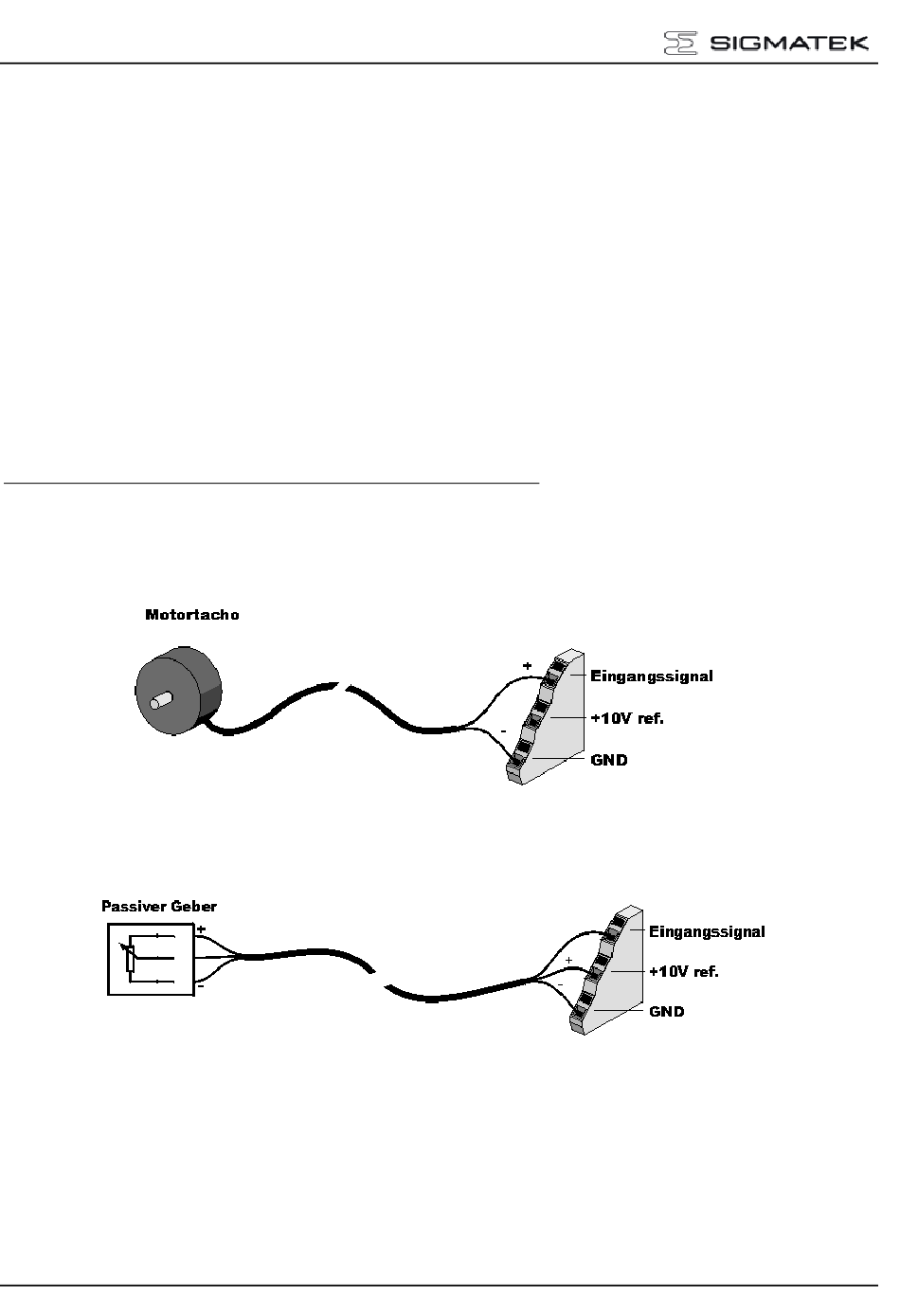

Anschluss von analogen Signalquellen an den Analogeingang:
Aktive Spannungsquelle:
(Motortacho)
Passive Geber:
(Wegmessung)
