PROZESSORMODUL
DCC 080
Verdrahtungshinweise
Digitale Ein- und Ausgänge
Folgende Richtlinien sind zu beachten:
- Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen
- Schutzbeschaltung aller Schützspulen (RC-Glieder oder Freilaufdioden)
- Korrekte Masseführung
Jedes Klemmenmodul ist mit einem GND-Anschluss versehen. Diese Anschlüsse und der GND-
Anschluss des Stromversorgungsmoduls müssen auf eine gemeinsame Erdungsschiene geführt wer-
den, wobei diese Verbindungen so kurz wie möglich zu halten sind.

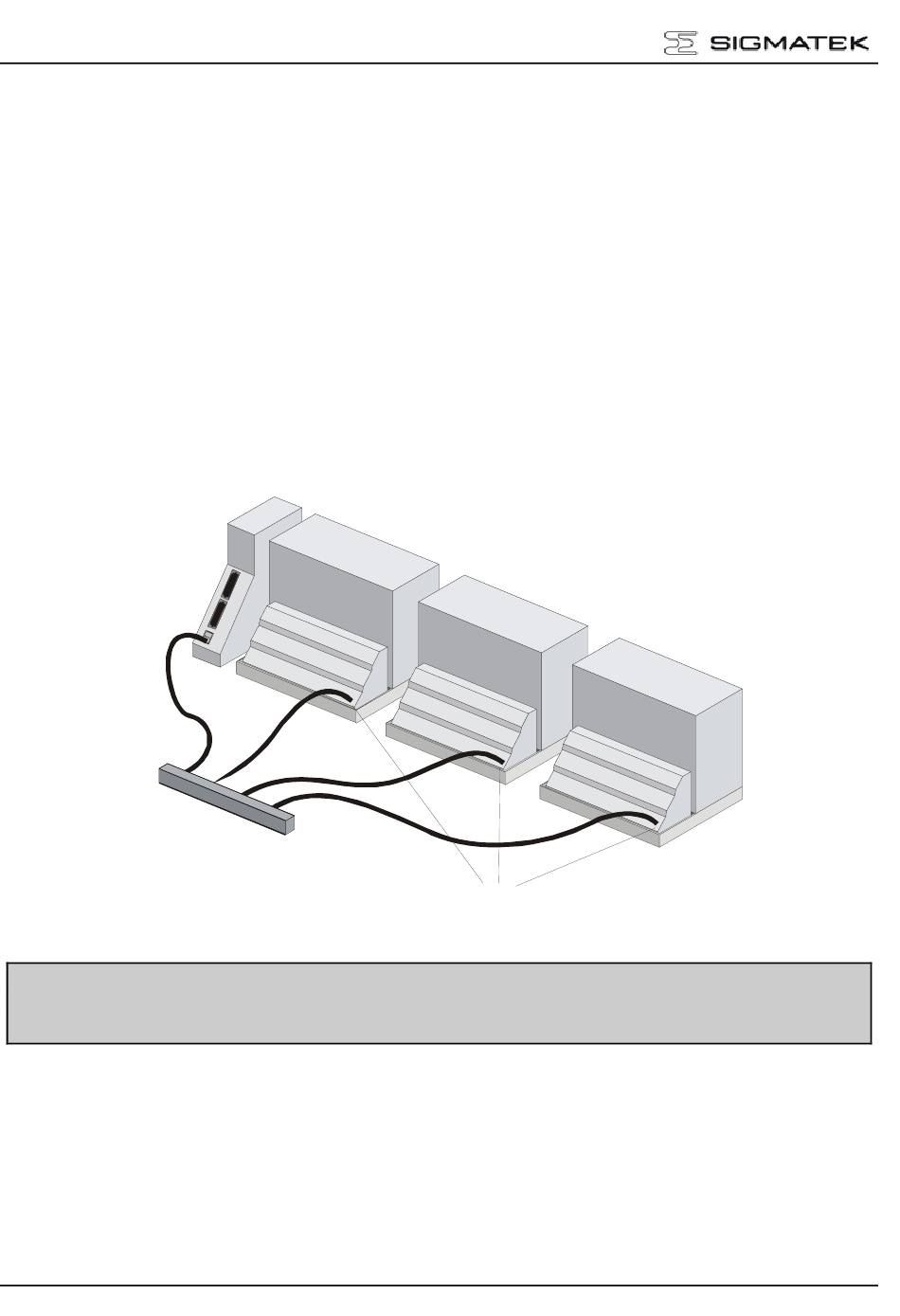

Erdungsschiene
GND, Klemme 16c
Die Erdungsschiene nach Möglichkeit mit der Schaltschrank-Erdungsschiene verbinden!
Jedes Klemmenmodul hat GND-Kontaktfedern auf die Modulbefestigung (Hutschiene),
welche mit der Schaltschrank-Erdungsschiene zu verbinden sind!
