- Seite 1 DI 169 S-DIAS Digital Eingangsmodul Erstellungsdatum: 23.06.2015 Versionsdatum: 28.02.2020 Artikelnummer: 20-006-169-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: S-Dias Digital Eingangsmodul

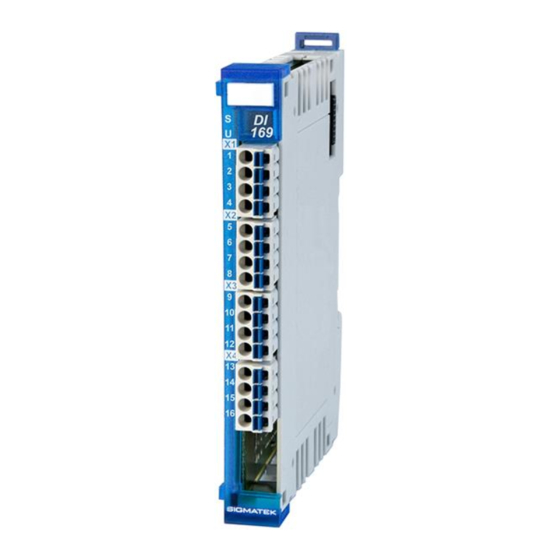

S-DIAS Digital Eingangsmodul DI 169 mit 16 Zählereingängen Das S-DIAS Digital Eingangsmodul DI 169 hat 16 Zählereingänge für Open-Collector-Ausgänge. Der aktuelle Pegel der Eingänge kann gelesen werden (Nutzung als digitaler Eingang - masseschaltend). Um auftretende Störimpulse auf den Signalleitungen zu unterdrücken, sind Eingangsfilter vorhanden. -
Seite 4: Inhaltsverzeichnis
DI 169 S-DIAS DIGITAL EINGANGSMODUL Inhaltsverzeichnis Technische Daten ..............3 Spezifikation digitale Eingänge ........... 3 Elektrische Anforderungen............3 Sonstiges ..................5 Umgebungsbedingungen ............5 Mechanische Abmessungen ..........6 Anschlussbelegung ..............7 Status LEDs ................... 8 Zu verwendende Steckverbinder ..........8 Beschriftungsfeld ................. -
Seite 5: Technische Daten
S-DIAS DIGITAL EINGANGSMODUL DI 169 Technische Daten Spezifikation digitale Eingänge Anzahl Eingangssignal GND-schaltend Pullup-Spannung typisch +24 V maximal +30 V Kollektorstrom typisch 2,5 mA maximal 3,5 mA Sättigungsspannung maximal 1 V bei 3 mA Reststrom maximal 200 µA Eingangsverzögerung 50 µs Tiefpass 1. Ordnung... - Seite 6 DI 169 S-DIAS DIGITAL EINGANGSMODUL Seite 4 28.02.2020...
-
Seite 7: Sonstiges
S-DIAS DIGITAL EINGANGSMODUL DI 169 Sonstiges Artikelnummer 20-006-169 Hardwareversion Normung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +60 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m EMV-Störfestigkeit... -
Seite 8: Mechanische Abmessungen
DI 169 S-DIAS DIGITAL EINGANGSMODUL Mechanische Abmessungen Seite 6 28.02.2020... -
Seite 9: Anschlussbelegung
S-DIAS DIGITAL EINGANGSMODUL DI 169 Anschlussbelegung 28.02.2020 Seite 7... -
Seite 10: Status Leds
DI 169 S-DIAS DIGITAL EINGANGSMODUL Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 11: Beschriftungsfeld
S-DIAS DIGITAL EINGANGSMODUL DI 169 Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 28.02.2020 Seite 9... -
Seite 12: Verdrahtung
DI 169 S-DIAS DIGITAL EINGANGSMODUL Verdrahtung Anschlussbeispiel Seite 10 28.02.2020... -
Seite 13: Hinweise
S-DIAS DIGITAL EINGANGSMODUL DI 169 Hinweise Die Eingangsfilter, welche Störimpulse unterdrücken, erlauben den Einsatz in rauen Umgebungsbedingungen. Zusätzlich ist eine sorgfältige Verdrahtungstechnik zu empfehlen, um den einwandfreien Betrieb zu gewährleisten. Folgende Richtlinien sind zu beachten: • Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen •... -
Seite 14: Montage
DI 169 S-DIAS DIGITAL EINGANGSMODUL Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 15 S-DIAS DIGITAL EINGANGSMODUL DI 169 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 28.02.2020 Seite 13...
-
Seite 16: Adressierung
DI 169 S-DIAS DIGITAL EINGANGSMODUL Adressierung Adresse Größe Zugriffst Beschreibung Reset-Wert (hex) (Byte) PDO Lesen 0000 Digitales Eingangsstatus Register 0000 0002 Gelatchtes Eingangssignal Register 0000 Gelatchtes Eingangssignal (lesen löscht gelatchte Flanke) 0004 Zähler 1 Status Register (Zähler Status Register Kanal 1 für Mode 2 und 3) 0005 Zähler 2 Status Register... - Seite 17 S-DIAS DIGITAL EINGANGSMODUL DI 169 0014 Gelatchtes Eingangssignal Kontrollregister 1 g_rising Enable Register Steigende Flanke _edge_intr Bit 0: Eingang 0, ‘1‘ wird gelatched Bit 1: Eingang 1 … 0016 Gelatchtes Eingangssignal Kontrollregister 2 g_falling Enable Register Fallende Flanke _edge_intr Bit 0: Eingang 0, ‘1‘...
- Seite 18 DI 169 S-DIAS DIGITAL EINGANGSMODUL 001E Zählermodus: g_mode_set Bit 1…0: Kanal 1 Modus (Eingang 1 + 2) Bit 3…2: Kanal 2 Modus (Eingang 3 + 4) Bit 5…4: Kanal 3 Modus (Eingang 5 + 6) Bit 7…6: Kanal 4 Modus (Eingang 7 + 8) Bit 9…8: Kanal 5 Modus...
-
Seite 19: Unterstützte Zykluszeiten
S-DIAS DIGITAL EINGANGSMODUL DI 169 Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) x= unterstützt Zykluszeiten größer gleich 1 ms (in ms) x= unterstützt x= unterstützt 28.02.2020 Seite 17... -
Seite 20: Änderungen Der Dokumentation
DI 169 S-DIAS DIGITAL EINGANGSMODUL Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 08.03.2016 1.2 Elektrische Grafik eingefügt Anforderungen 28.04.2016 5 Montage Grafik Abstände 09.12.2016 1.4 Sonstiges UL hinzugefügt 17.08.2017 1.5 Umgebungsbedingungen Verschmutzungsgrad 3.2 Zu verwendende Hülsenlänge hinzugefügt Steckverbinder Informationen bzgl.
