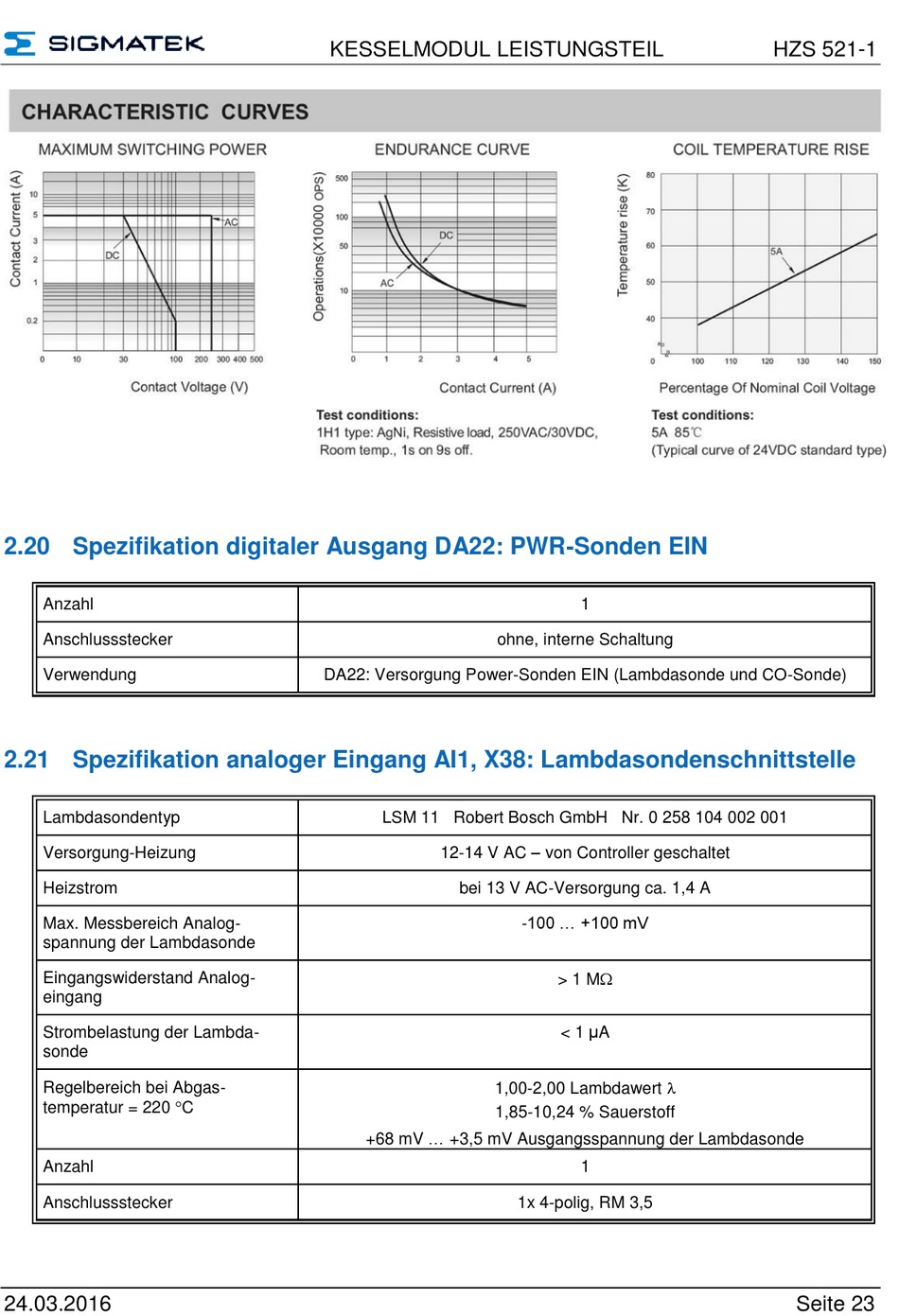

2.20 Spezifikation digitaler Ausgang DA22: PWR-Sonden EIN

Anzahl
Anschlussstecker
Verwendung

2.21 Spezifikation analoger Eingang AI1, X38: Lambdasondenschnittstelle

Lambdasondentyp
Versorgung-Heizung
Heizstrom
Max. Messbereich Analog-
spannung der Lambdasonde
Eingangswiderstand Analog-
eingang
Strombelastung der Lambda-
sonde
Regelbereich bei Abgas-
temperatur = 220 C
Anzahl
Anschlussstecker
24.03.2016
KESSELMODUL LEISTUNGSTEIL
DA22: Versorgung Power-Sonden EIN (Lambdasonde und CO-Sonde)
LSM 11 Robert Bosch GmbH Nr. 0 258 104 002 001
12-14 V AC – von Controller geschaltet
bei 13 V AC-Versorgung ca. 1,4 A
+68 mV ... +3,5 mV Ausgangsspannung der Lambdasonde
1
ohne, interne Schaltung
-100 ... +100 mV
> 1 M
< 1 μA
1,00-2,00 Lambdawert 
1,85-10,24 % Sauerstoff
1
1x 4-polig, RM 3,5
HZS 521-1
Seite 23
