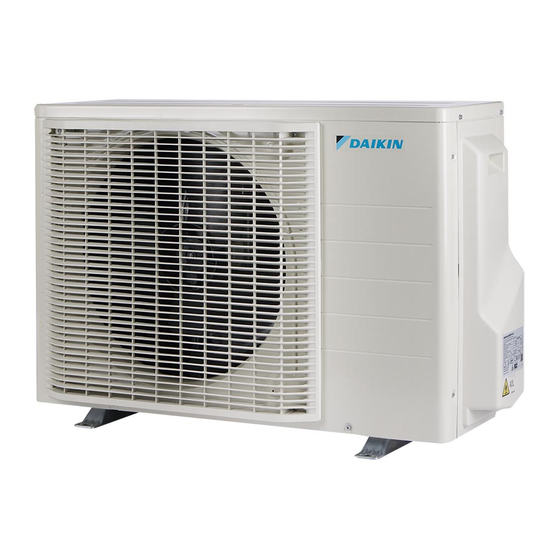

Daikin RXM20A5V1B Installationsanleitung
R32 split-baureihen
Vorschau ausblenden
Andere Handbücher für RXM20A5V1B:
- Bedienungsanleitung (80 Seiten) ,
- Referenz für installateure (80 Seiten) ,
- Montageanleitung (24 Seiten)
Verwandte Anleitungen für Daikin RXM20A5V1B
Inhaltszusammenfassung für Daikin RXM20A5V1B
- Seite 1 Installationsanleitung R32 Split-Baureihen RXM20A5V1B RXM25A5V1B RXM35A5V1B RXM42A5V1B Installationsanleitung ARXM25A5V1B Deutsch R32 Split-Baureihen ARXM35A5V1B...
- Seite 2 4P687305-26G...
- Seite 3 4P690931-23D...
- Seite 4 4P697463-12D...
- Seite 5 4P697463-12D...
- Seite 6 4P692832-23G...
- Seite 7 4P692832-23G...
-
Seite 8: Inhaltsverzeichnis
Checkliste vor Inbetriebnahme..........17 Um den vollständigen Satz der Dokumentationen und weitere Checkliste während der Inbetriebnahme........18 Informationen über Ihr Produkt auf der Website Daikin zu erhalten, Probelauf ausführen ..............18 scannen Sie den QR-Code unten. 10 Instandhaltung und Wartung... -
Seite 9: Besondere Sicherheitshinweise Für Installateure
2 Besondere Sicherheitshinweise für Installateure ▪ Der vollständige Satz der jüngsten technischen Daten ist WARNUNG verfügbar auf dem Daikin Business Portal (Authentifizierung Bei der Installation müssen erst die Kältemittelleitungen erforderlich). fest angeschlossen sein. Erst dann darf der Verdichter gestartet werden. Sind die Kältemittelleitungen NICHT angeschlossen und ist das Absperrventil geöffnet, wenn... - Seite 10 2 Besondere Sicherheitshinweise für Installateure Elektroinstallation (siehe "7 Elektroinstallation" [ 4 16]) WARNUNG Achten Sie darauf, dass sich Verbindungskabel nicht in WARNUNG unmittelbarer Nähe nicht-thermoisolierten ▪ Alle Verkabelungen MÜSSEN von einem zugelassenen Kupferrohren befinden, weil solche Rohre sehr heiß Elektriker installiert werden und sie MÜSSEN den werden können.
-
Seite 11: Über Das Paket
3 Über das Paket WARNUNG 1× 1× 1× 1× 1× 6× 3× 2× ▪ Bevor Wartungs- oder Reparaturarbeiten durchgeführt werden, IMMER erst Verteilerschrank Netzschalter auf Aus schalten, die Sicherungen herausnehmen oder die elektrische Verbindung durch entsprechende Schalterstellung Sicherungseinrichtung unterbrechen. Allgemeine Sicherheitshinweise Installationsanleitung für die Außeneinheit ▪... -
Seite 12: Zusätzliche Anforderungen An Den Installationsort Des Außengeräts In Kalten Klimazonen
4 Installation der Einheit Hinweis: Wird unter den tatsächlichen Installationsbedingungen der Geräuschpegel gemessen, dann kann ein höherer Wert gemessen werden als der, der im Geräuschspektrum im Datenbuch angegeben ist. Das liegt an Schallreflexionen und Umgebungsgeräuschen. INFORMATION Der Schalldruckpegel liegt unter 70 dBA. Die Außeneinheit ist ausschließlich für die Außeninstallation konzipiert und für den Betrieb bei Außentemperaturen, die in der Tabelle unten angegeben sind (es sei denn, in der Betriebsanleitung... -
Seite 13: Rohrinstallation
5 Rohrinstallation Durchmesser von Kältemittel-Rohrleitungen Rohr-Außendurchmesser Flüssigkeitsleitung Gasleitung Ø6,4 mm (1/4") Ø9,5 mm (3/8") Ablassstutzen Anforderungen an das Material von Kältemittel- Unterer Rahmen Rohrleitungen Ablaufstopfen Schlauch (bauseitig zu liefern) ▪ Rohrmaterial: sind Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden Abflusslöcher schließen und Abflussstutzen anbringen ▪... -
Seite 14: So Schließen Sie Kältemittelrohre An Die Außeneinheit An
5 Rohrinstallation VORSICHT Kältemittelleitungen überprüfen ▪ Bei Einheiten, die während der Verbringung mit Kältemittel R32 geladen werden, ist vor Ort kein 5.3.1 So führen Sie eine Leckprüfung durch Hartlöten oder Schweißen durchzuführen. HINWEIS ▪ Wenn während der Installation des Kältemittelsystems Teile zusammengefügt werden müssen, bei denen Überschreiten Sie NICHT den maximalen Betriebsdruck mindestens ein Teil mit Kältemittel geladen ist, müssen... -
Seite 15: Kältemittel Einfüllen
6 Kältemittel einfüllen HINWEIS Die zusätzliche Kältemittelmenge Daran denken, nach Installation bestimmen Kältemittelleitungen Durchführung Vakuumtrocknung die Absperrventile zu öffnen. Wird das Gesamtlänge der dann… System mit geschlossenen Absperrventilen betrieben, Flüssigkeitsleitungen kann der Verdichter beschädigt werden. … ≤10 m füllen Sie KEIN zusätzliches Kältemittel ein. >10 m R=(Gesamtlänge (m) der Kältemittel einfüllen... -
Seite 16: Etikett Für Fluorierte Treibhausgase Anbringen
7 Elektroinstallation Falls eine-Leckage erkannt wird WARNUNG 1 Das Kältemittel zurückgewinnen und die Verbindungsstelle(n) Verwenden Sie einen allpoligen Ausschalter mit einer reparieren. Dann den Test wiederholen. Kontakttrennung von mindestens 3 mm, der bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet. -
Seite 17: Anschluss Der Elektrischen Leitungen An Das Außengerät
Stromversorgung Inbetriebnahme Erde HINWEIS Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). 3× Die allgemeine Checkliste für die Inbetriebnahme soll die Anweisungen in diesem Kapitel ergänzen und kann als... -
Seite 18: Checkliste Während Der Inbetriebnahme
Allgemeine Prüfliste für die Wartung/Inspektion. Neben ordnungsgemäß isoliert. den Anweisungen zur Wartung in diesem Kapitel ist auch eine allgemeine Checkliste für die Wartung im Daikin Die Sperrventile (Gas und Flüssigkeit) am Außengerät Business Portal verfügbar (Authentifizierung erforderlich). sind vollständig geöffnet. -
Seite 19: Fehlerdiagnose Und -Beseitigung
Multimeter (DC-Spannungsbereich) regionalen Website Daikin (öffentlich zugänglich). Auf der Inneneinheit können folgende Symbole erscheinen: ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung Symbol Erklärung erforderlich). Messen Sie die Spannung an den Klemmen der... -
Seite 20: Rohrleitungsplan
13 Technische Daten Symbol Bedeutung Symbol Bedeutung FU*, F*U, (Informationen zu Sicherung V*, R*V Varistor Eigenschaften siehe Platine Dioden-Brücke, Bipolartransistor innerhalb Ihrer Einheit) mit isolierter Gate-Elektrode Konnektor (Gehäusemasse) (IGBT) Power Modul Kabelbaum Drahtloser Fernregler H*P, LED*, V*L Kontrollleuchte, Leuchtdiode Anschluss Leuchtdiode (Wartungsmonitor, Anschlussleiste (Block) Grün) - Seite 21 13 Technische Daten Rohrleitungsplan-Legende Dämpfer Dämpfer mit Filter Elektronisches Expansionsventil Filter Propeller-Ventilator Hochdruckschalter (automatische Rückstellung) Thermistor Kapillarrohr 4-Wege-Ventil Akkumulator Verdichter Wärmetauscher Verteiler Kältemitteldurchfluss: Kühlen Kältemitteldurchfluss: Heizen Bauseitiges Rohrleistungssystem, Flüssigkeit 6,4 Bauseitiges Rohrleistungssystem, Gas 9,5 CuT RXM-A, ARXM-A Installationsanleitung R32 Split-Baureihen 3P645642-7N –...
