Seite DE-26

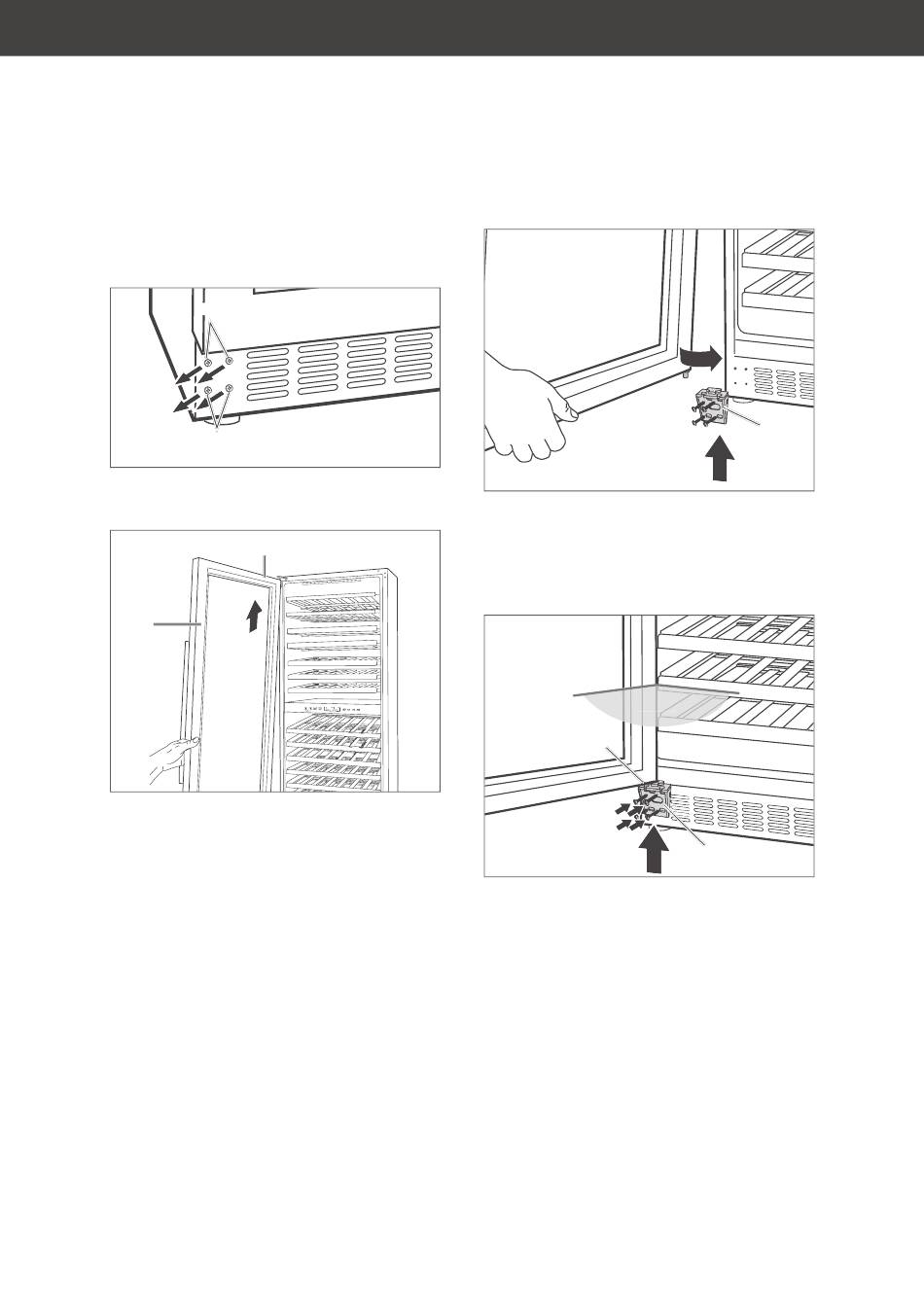

Inbetriebnahme
Glastür einsetzen und unteres
Scharnier montieren
(31)
(31)
1. Lösen Sie die Schrauben (31) links unten
am Geräterahmen.
(9)
(2)
2. Drehen Sie die Glastür (2) so, dass die
Scharnierplatte an der unteren Seite der
Glastür ist, und setzen Sie sie in das obe-
re Scharnier (9) für den Linksanschlag ein.
(2)
3. Setzen Sie die Glastür (2) gegen den Rah-
men des Geräts.
Lassen Sie dabei unbedingt die Glastür
von mindestens einer weiteren Person
halten!
1
13 3
35° 5 5
(32)
(31)
4. Setzen Sie das untere Scharnier (3) so
gegen das Gerätegehäuse, dass die Ach-
se (32) der Scharnierplatte (25) im linken
Loch des unteren Scharniers (3) liegt, und
schrauben Sie das untere Scharnier (3)
mit den Schrauben (31) fest.
5. Prüfen Sie, ob sich die Glastür (2) gut öff-
nen und schließen lässt. Justieren Sie ggf.
etwas nach.
(3)
(3)
