3.2. Justage vor der Inbetriebnahme
20
19
8

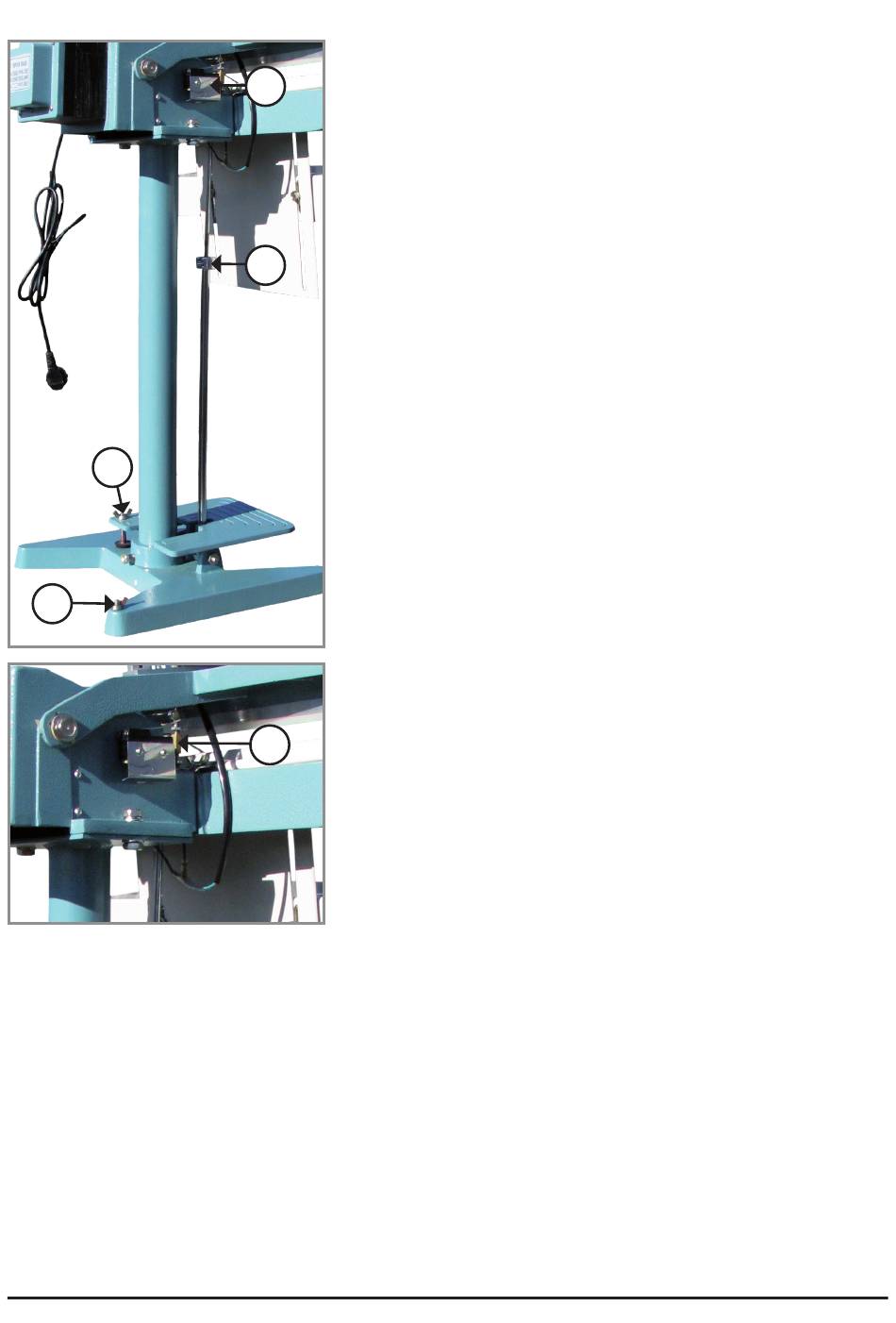

• Stellen Sie das Folienschweissgerät auf eine ebene fes-
te Oberfläche und bringen Sie das Gerät über die Stell-
21
schraube (19) (am Standfuss links hinten) in Waage.
• Justieren Sie die Stellschraube (20) des Fusspedals so
ein, dass das Fusspedal in nicht betätigtem Zustand in
etwa waagrecht steht.
• Überprüfen Sie, ob bei Betätigung des Fusspedals der
Schweissbalken vollständig und fest schliesst und der
Schalter (21) ausgelöst wird - es muss ein „Klick" hör-
22
bar sein.
Sollte der Schalter nicht ordnungsgemäss betätigt wer-
den bzw. die Schweissbalken nicht fest genug schlies-
sen, justieren Sie das Betätigungsgestänge, indem Sie
die Verschraubung (22) verstellen.
• Das Farbband der Codiereinheit wird durch ein mecha-
nisches Hebelsystem weitertransportiert.
Kontrollieren Sie, ob das Betätigungsgestänge (23) im
23
geöffneten Schweissbalkenzustand vollständig am un-
teren Schweissbalken aufliegt.
Sollte dies nicht der Fall sein, öffnen Sie beide Konter-
muttern des Distanzbolzens (Messing) und verstellen
Sie die Schrauben dementsprechend.
Die Funktion kann kontrolliert werden, indem man das
Fusspedal betätigt. Das Farbband muss bei lösen des
Pedals weitertransportiert werden.
