4.5. Schweißdraht und Teflonband tauschen

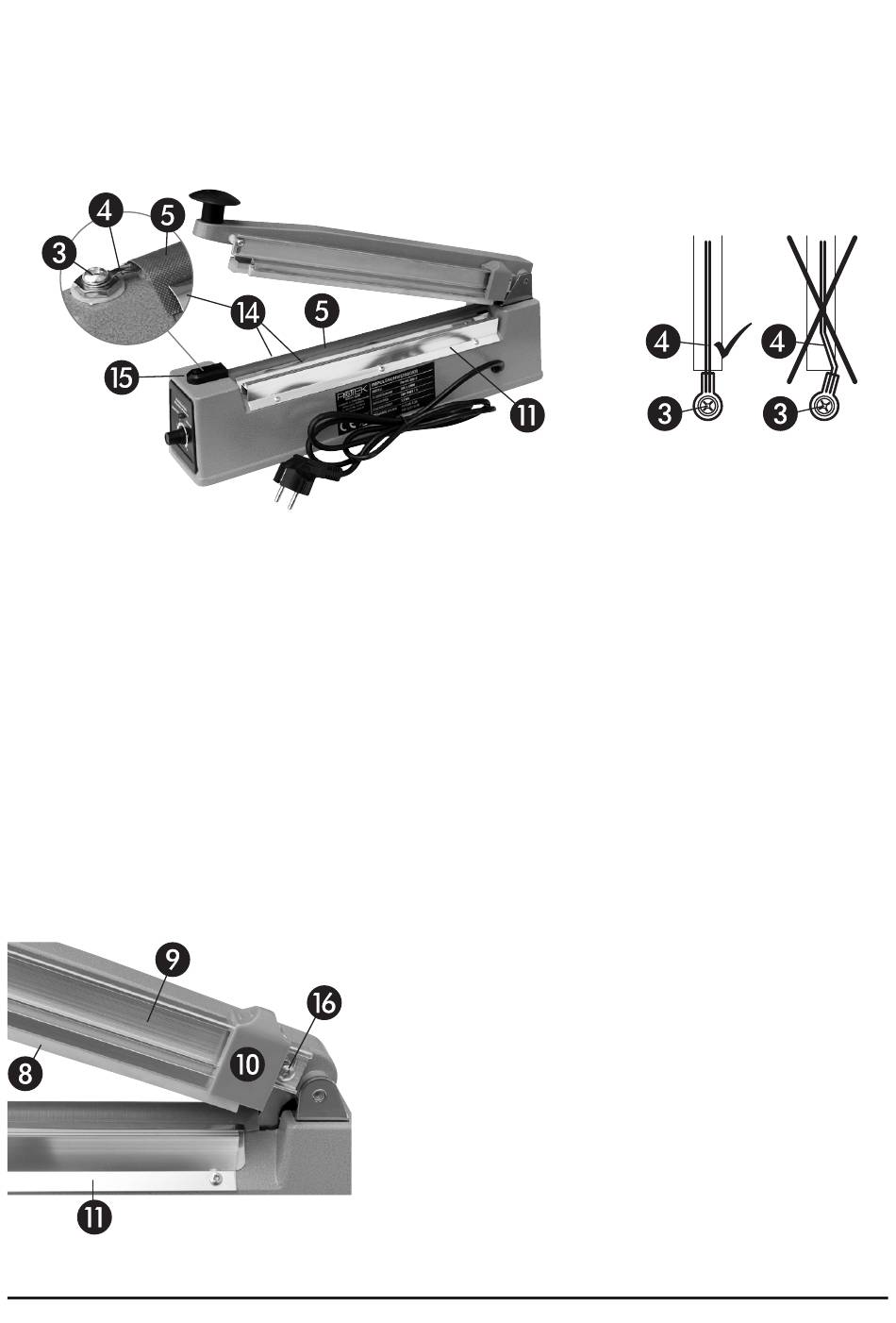

Der Schweißdraht ❹ sowie beide Teflonbänder sind Verbrauchsgegenstände. Bei Beschädigung oder
starker Abnützung müssen diese getauscht werden.
Am häufigsten werden Abdeckband ❺ (=oberes Teflonband, Farbe: braun) sowie Schweißdraht ❻
benötigt. Verfügbares Ersatzteilset mit 2 Schweißdrähten und 2 oberen Teflonbändern siehe 2.2.
Das unter dem Schweißdraht liegende, selbstklebende Teflonband ist gesondert als Meterware erhält-
lich - 10m Rolle - Ersatzteil Bestellnummer siehe 2.2.
• Schrauben der Schneideschiene ⓫ öffnen und Schneideschiene entfernen.
• Schrauben beider Klemmschienen ⓮ öffnen und Klemmschienen beidseitig entfernen.
• Das oben liegende Teflonband (Abdeckband) ❺ entfernen.
• Sofern vorhanden die Abdeckkappe ⓯ der Schweißdrahtverschraubung entfernen.
• Je nach Ausführung: Verschraubung Schweißdraht ❸ öffnen und Draht ❹ entfernen. An der
hinteren Seite kann anstelle der Schraube ❸ der Draht nur eingehängt sein.
• Das unter dem Schweißdraht liegende Teflonband ist aufgeklebt und muss nur bei starkem Ein-
brand oder offensichtlicher Beschädigung getauscht werden:
Bei Bedarf dieses Teflonband vom Gehäuse abziehen und die Klebestelle reinigen. Ein neues
Teflonband am Gehäuse mittig und ohne Faltenbildung aufkleben.
• Einen neuen Schweißdraht ❹ einlegen und Schrauben ❸ montieren bzw. Draht einhängen. Dar-
auf achten, dass der Draht parallel zum Schweißbalken montiert ist (siehe Abbildung oben).
• Sofern vorhanden die Abdeckkappe ⓯ der Schweißdrahtverschraubung wieder montieren.
• Ein neues Abdeckband ❺ auf den Schweißdraht legen und mit den Klemmschienen ⓮ beidseitig
fixieren. Darauf achten, dass das Teflonband ohne Faltenbildung montiert ist.
• Die Schneideschiene ⓫ wieder montieren.
4.6. Justage und Wartung des Schneidwerks
8
Die Führungsschiene ❾ darf nicht verbogen sein - das
Schneidwerk ❿ muss sich darauf gut bewegen lassen.
Bei schlechtem Folienschneidverhalten wie folgt vorgehen:
• Kontrollieren, ob die Schneidschiene ⓫ fest montiert ist.
• Beide Montageschrauben ⓰ der Führungsschiene ❾ lo-
ckern (nur soweit, dass Schiene verschoben werden kann).
• Schweißbalken fest nach unten drücken (wie bei einer Ver-
schweißung) und Schneidwerk ❿ hin und her bewegen.
Dabei die Schrauben ⓰ der Führungsschiene ❾ anziehen.
Die Kunststoff vUnterkante des Schneidmessers sollte
über die gesamte Länge die Schneidschiene ⓫ berühren.
• Abschließend kontrollieren, ob der Andrückgummi ❽ fest
auf die Schneidschiene ⓫ drückt (ansonsten wird die Folie
während des Schneidvorgangs nicht festgehalten).
Schweißdraht immer parallel
zum Schweißbalken führen!
