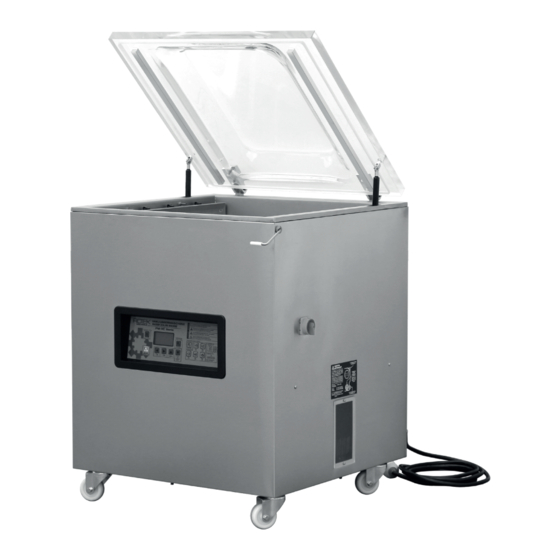

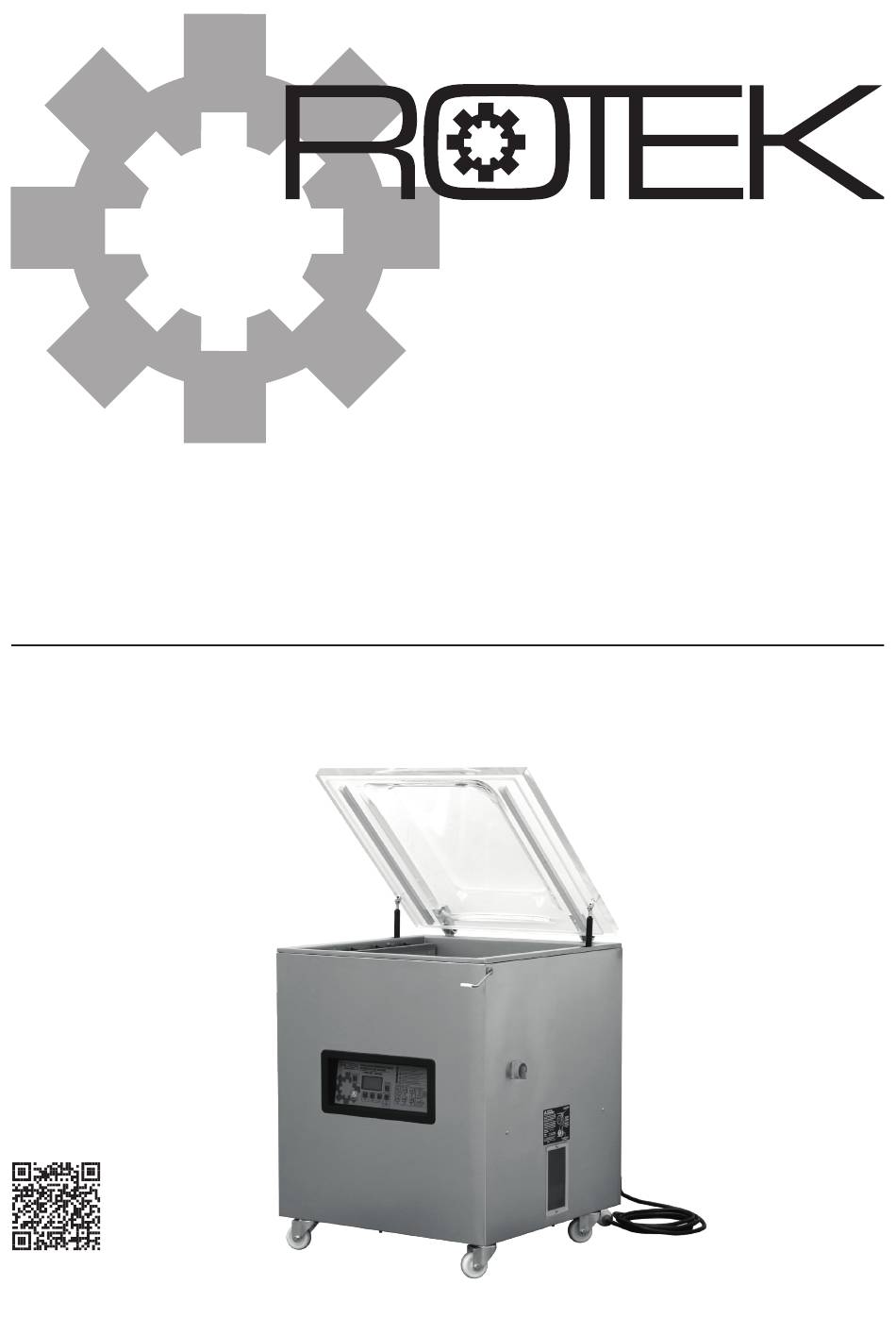

- Seite 1 Vakuumversiegelungsgerät PM-VC-600/065-UIG Vakuumiergerät mit Edelstahlkammer, Doppelschweißbalken und Begasungsanschluß Benutzer- und Wartungshandbuch DE Z1707 Stand November 2017 Aktuelle Informationen im Web...
-
Seite 2: Sicherheitshinweis
Handbuchs entstehen, erlischt der Garantieanspruch. Für Folgeschä- den, die daraus resultieren, übernehmen wir keine Haftung. Dieses Handbuch darf ohne schriftliche Genehmigung von Rotek weder vollständig noch teilweise in jeglicher Form und mit jeglichen Mitteln elektronischer oder mechanischer Art reproduziert werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Aufstellungsort / Installation 1.2. Risiken durch Strom 1.3. Ausrüstung 1.4. Risiken durch sich bewegende Teile 1.5. Risiken durch hohe Temperaturen 1.6. Bestimmungsgemäße Verwendung 1.7. Wartung 2. Spezifikation 2.1. Technische Daten 2.2. Abmessungen 2.3. Geräteabbildungen 2.4. Passende Folien 3. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise 1.6. Bestimmungsgemäße Verwendung • Das Gerät darf nur in Betrieb genommen werden, wenn der Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils Ölstand beider Vakuumpumpen ausreichend ist. Kontrollieren gültigen gesetzlichen Vorschriften und technische Normen ergänzt Sie regelmäßig den Ölstand beider Pumpen! werden. -
Seite 5: Spezifikation
2. Spezifikation 2.1. Technische Daten PM-VC-600/065-UIG Bauart Semiautomatisches Vakuumiergerät mit Edelstahlkammer Nutzbare Kammergrundfläche (BxT) 480 x 625 mm Kammerhöhe 255 - 335 mm Programmspeicherplätze Vakuumierzeit je Speicherplatz einstellbar 0-99s (in 1s Schritten) Programm- Begasungszeit je Speicherplatz einstellbar 0,0-9,9s (in 0,1s Schritten) speicher Schweißzeit... -
Seite 6: Geräteabbildungen
2.3. Geräteabbildungen Deckeldichtung Andrückgummi Halteklammer Hauptschalter Begasungsanschluß Bedienpanel Edelstahlgehäuse Netzkabel Vakuumpumpe Geräte-Rückwand (innenliegend) 2.4. Passende Folien Prinzipiell sind alle Thermoplastfolien mit diesem Gerät verschweiß- bar. Folgende Folienarten und -stärken sind von uns empfohlen: Folienmaterial Folienstärken Polyvinylchlorid 20 - 250 μm Polyethylen 30 - 300 μm Polypropylen... -
Seite 7: Vorbereitende Tätigkeiten
3. Vorbereitende Tätigkeiten 3.3. Inert-Gasflasche anschließen Gas-Stahlflaschen stehen unter sehr hohem Druck und können im Ex- Vor der Inbetriebnahme müssen abschließende Kontrollen durch tremfall bersten und explodieren. Stellen Sie daher sicher, dass Sie den Bediener durchgeführt werden: mit diesen Flaschen sorgsam umgehen. Dazu gehören unter anderem: ACHTUNG - das Gerät darf nicht in Betrieb genommen werden, solange nicht werfen, nicht erhitzen sowie gegen Umfallen sichern! die Hydraulikpumpen nicht mit Öl befüllt wurde! Ein Maschinenscha-... -
Seite 8: Verwendung
• Gerät über Hauptschalter (Sicherungsschalter) einschalten. • Nach dem Begrüßungsbildschirm ... Betriebsbereit für aktuelles Programm Deckel geoeffnet Welcome Welcome Vakuumzeit Progr.: Vakuum: Begasungszeit Rotek PM-VC-Series Begasung: 0. 0s Rotek PM-VC-Series Schweissen: 1. 5s Schweisszeit www.rotek.at www.rotek.at Abkuehlen: 3. 0s Welcome Abkühlzeit... -
Seite 9: Schnellanwahltasten
4.3.4.1. Schnellanwahltasten 4.3.5.1. Vakuumierzeit einstellen • Einstellbare Vakuumzeit 0-99s (in 1s Schritten) Das gewünschte Programm kann auch mittels der Schnellwahltas- ten angewählt werden: Die Vakuumpumpe benötigt Zeit um die Luft aus der Kammer zu pum- pen. Ein zu hoher Wert für die Vakuumierung verlängert lediglich die Programmwahl / Program-Selection Zyklenzeit - das ist jene Zeit, die für einen Verpackungsvorgang be- Programmebene wählen... -
Seite 10: Verpackungsvorgang
Fortschrittsanzeige 4.3.6. Verpackungsvorgang • Abschließend wird die Kammer belüftet. Der Deckel öffnet au- tomatisch. Bei Begasung sicherstellen, daß das Flaschenventil geöffnet ist und der Vordruck zwischen 0,5 und 2,0 bar liegt. Progr.: IN BETRIEB Bei Packgütern mit geringem Volumen benötigt die Vakuumpumpe für einen Zyklus viel Zeit, da die Pumpe viel Luftvolumen aus der Kammer Schritt 5/5 pumpen muss. -
Seite 11: Hinweise Zur Vakuumierung
VACUUM SEALING MACHINE 4.3.6.3. Hinweise zur Vakuumierung 4.4. Menü VACUUM SEALING MACHINE VACUUM SEALING MACHINE VACUUM SEALING MACHINE www.rotek.at www.rotek.at • Beim Vakuumieren von weichen Gegenständen kann es vor- www.rotek.at Das Menü durch Drücken der Taste S aufrufen. www.rotek.at PM-VC Serie... -
Seite 12: Reinigung Und Instandhaltung
5. Reinigung und Instandhaltung 5.3. Reinigung 5.3.1. Reinigung der Kammer - Edelstahlreinigung Regelmäßiges Service und Wartung verlängert die Lebensdauer und Um die Kammer zu reinigen beide Schweißbalken einfach nach gewährleistet einen störungsfreien Betrieb. oben abziehen. Das für die Instandhaltung zuständige Personal muss technisch dazu Darauf achten, dass keine Reinigungsflüssigkeiten in den Vakuum- befähigt sein. -
Seite 13: Vakuumpumpe
• Bei Montage darauf achten, dass die Stellschraube ❶ wieder so montiert wird, wie diese abgezogen wurde. 5.4.5. Auslassfilter/Ölabscheider [mbar] Rotek Ersatzteilnummer Auslassfilter Baugruppe: ZSPPACK0164 Gasballastventil geschlossen „C“ • Die 4 Schrauben des Auslassflansches öffnen. Gasballastventil Stellung „I“ • Alte Filtergruppe heraus ziehen und tauschen. -
Seite 14: Teileverzeichnis Vakuumpumpe
5.4.6. Teileverzeichnis Vakuumpumpe O-Ring Auslassflansch Ölschauglas 13 O-Ring Einlassflansch 19 Pumpenschaufel Auslassfilter / Ölabscheider O-Ring Ablassschraube 14 Dichtung B Öltank 20 O-Ring Pumpenkörper O-Ring Öleinfüllstutzen Rückschlagventil 15 Einlassfilter 21 Dichtung Pumpengehäuse O-Ring Ölfilterflansch 10 Dichtung A Öltank 16 Auslassfilter 22 Wellendichtring O-Ring Ölfilterzuleitung 11 O-Ring Rückschlagventil 17 Wellendichtring... -
Seite 15: Schweißeinheit
5.5. Schweißeinheit 5.7. Timing Diagramm 5.5.1. Andrückgummi im Deckel Der Andrückgummi im Deckel ist aus Silikon und dient als Anschlag für die Folie. Der heiße Schweißdraht drückt die Folie am Ende des Verpackungsvorgangs an den Silikongummi. Um eine gute Schweißnaht zu gewährleisten, muss der Gummi bei Verschleiß... -
Seite 16: Blockschaltbild
5.9. Blockschaltbild Vakuumpumpe PM-VPV-65-400 CEE 400V/16A 2/T1 4/T2 6/T3 Schweisstrafo LEERLAUF Hauptschalter Stufe 1 : Vout=45,2V Stufe 2 : Vout=39,2V Stufe 3 : Vout=31,8V Schweissbalken 1 1/L1 3/L2 5/L3 Schweissbalken 2 BELASTET Stufe 1 : Vout=34,3V / Iout=55A Stufe 2 : Vout=29,9V / Iout=51A Stufe 3 : Vout=25,4V / Iout=44A Deckel-Endschalter (230VAC) -
Seite 17: Mögliche Fehler Und Lösungen
5.10. Mögliche Fehler und Lösungen Fehler Grund Lösung Netzkabel nicht angeschlossen Netzkabel prüfen Hauptschalter nicht eingeschaltet Hauptschalter einschalten Gerät hat keine Funktion Fehlende Netzspannung Netzspannung überprüfen Sicherung in Netzbuchse defekt Sicherung prüfen Transformator oder Steuerelektronik defekt Gerät zur Reparatur einsenden Fehlerstrom im Gerät Hauptschalter schaltet sich im Betrieb Bauteildefekt im Gerät... -
Seite 18: Sonstiges
Etwaige Reparaturen müssen von einer durch ROTEK autorisierte art sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, Werkstätte bzw. durch ROTEK selbst erfolgen. Jedenfalls ist vor ei- grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien ner Garantieleistung durch eine Fremdfirma das schriftliche Einver- entspricht. -
Seite 19: Entsorgung Nach Der Benutzungszeit
Formen der Verwertung von Altgeräten leisten Sie einen wichti- gen Beitrag zum Schutze unserer Umwelt. Daher gehören Altgeräte insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme. Bitte erfragen Sie bei der Gemeindeverwaltung die jeweils zuständi- ge Entsorgungsstelle für Altgeräte der Marke ROTEK. - Seite 20 Rotek Handels GmbH Handelsstraße 4 2201 Hagenbrunn Österreich T: +43 (2246) 20791-0 F: +43 (2246) 20791-50 http://www.rotek.at...
