Rotek PM-FS-STEP-C Benutzer- Und Wartungshandbuch

Folienschweißgerät/standausführung, 600mm schweißlänge mit codiereinrichtung

Werbung

Standausführung, 600mm Schweißlänge mit Codiereinrichtung
Benutzer- und Wartungshandbuch
Weblink zu Onlinedokumentationen
Folienschweißgerät
PM-FS-STEP-C
DE ZD1302 Stand März 2013
Rotek Art.Nr.:
PACK020
Modell:
Versorgung:
Leistung:
Schweißlänge:
Schweißbreite:
Abmessungen:
Gewicht:
PM-FS-STEP-C
220-240V / 50Hz
1.500 W
600 mm
10 mm
695 x 530 x 995 mm
26 kg

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Rotek PM-FS-STEP-C

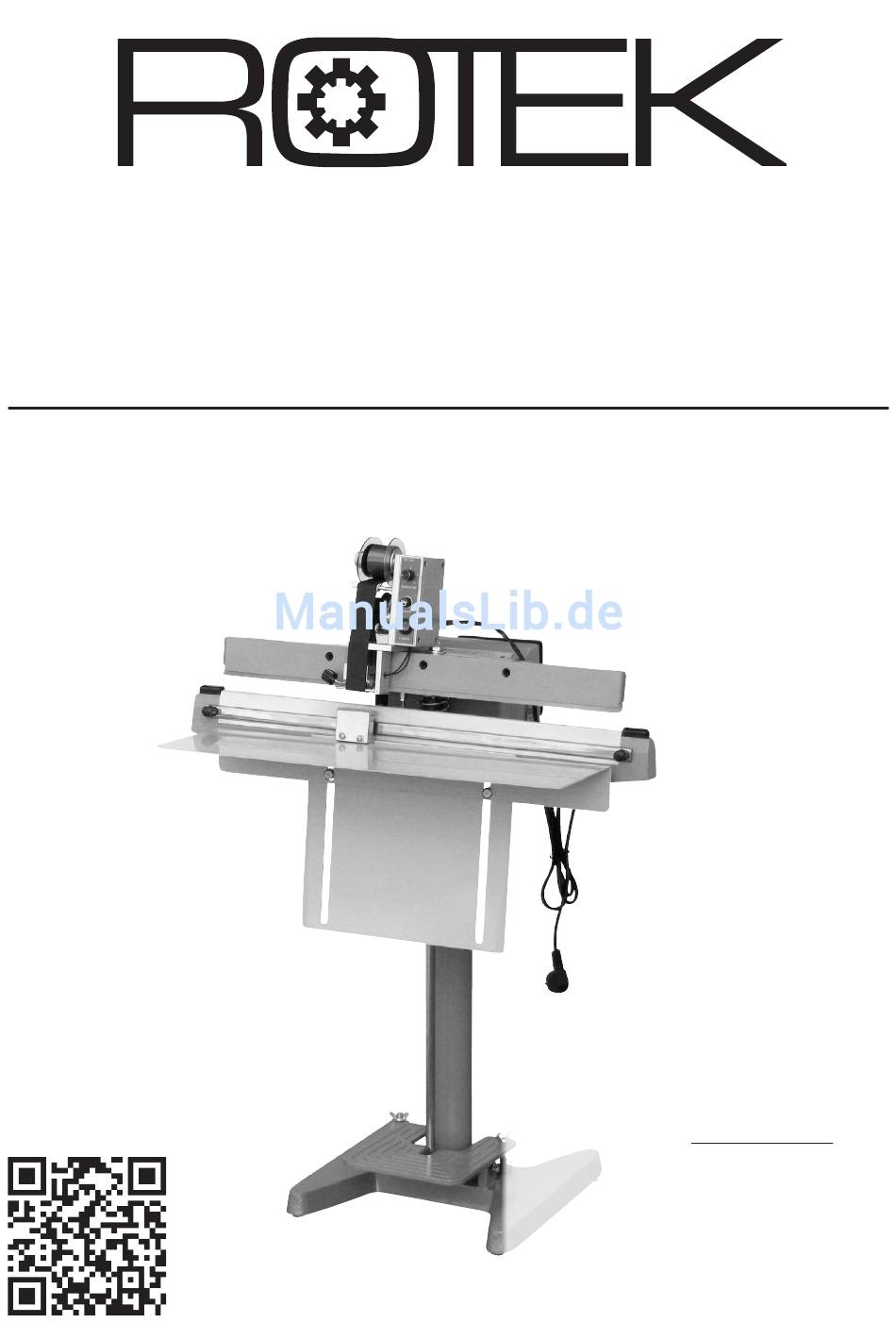

  • Seite 1 Folienschweißgerät PM-FS-STEP-C Standausführung, 600mm Schweißlänge mit Codiereinrichtung Benutzer- und Wartungshandbuch DE ZD1302 Stand März 2013 Modell: PM-FS-STEP-C Weblink zu Onlinedokumentationen Versorgung: 220-240V / 50Hz Leistung: 1.500 W Schweißlänge: 600 mm Schweißbreite: 10 mm Rotek Art.Nr.: Abmessungen: 695 x 530 x 995 mm...
  • Seite 2: Sicherheitshinweis

    Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Aufstellungsort / Installation 1.2. Risiken durch Strom 1.3. Ausrüstung 1.4. Risiken durch hohe Temperaturen 1.5. Bestimmungsgemäße Verwendung 1.6. Wartung 2. Spezifikation 2.1. Technische Daten 2.2. Geräteabbildungen 3. Montage und Justage 3.1. Montage 3.2. Justage 4. Verwendung 4.1.
  • Seite 4: Sicherheitshinweise

    1. Sicherheitshinweise Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen gesetzlichen Vorschriften und technische Normen ergänzt werden. Sie erset- zen keine Normen oder zusätzliche (auch nicht gesetzliche) Vorschriften, die aus Sicherheitsgründen erlassen wurden. Dieses Gerät hat gefährliche (spannungsführende und heiße) Teile. Daher kann es bei Nichtbeachtung, der in diesem Handbuch angeführten Anweisungen, zu schwe- ren Personen- oder Sachschäden kommen.
  • Seite 5: Ausrüstung

    1.3. Ausrüstung • Tragen Sie bei Tätigkeiten am Gerät immer enganliegende Kleider deren Enden mit Gummibändern geschlossen sind, sowie Handschuhe und Schutzbrille gemäß den je- weils gültigen Vorschriften zur Vermeidung von Arbeitsunfällen. • Sicherstellen, dass ein Verbandskasten für Notfälle griffbereit ist. 1.4.
  • Seite 6: Spezifikation

    Folien bis zu einer Schweißnahtlänge von 600mm. Das Packgut kann auf dem höhenverstellbaren Tisch abgelegt werden. Die Verschweißung wird per Fußpedal ausgelöst. Die integrierte Codiereinheit ermöglicht ein zusätzliches Markieren der Folie unterhalb der Schweißnaht. 2.1. Technische Daten Modell PM-FS-STEP-C Schweißlänge 600 mm Schweißbreite 10 mm stufenlos einstellbar...
  • Seite 7: Geräteabbildungen

    2.2. Geräteabbildungen Codiereinheit Temperaturanwahl Codiereinheit Hauptsicherung Codiereinheit Hauptschalter Schweißbalken (schließend) Schweißdrahtabdeckung Schweißbalken (starr) Ablagetisch Ablagetischhalterung Betätigungsgestänge Fußpedal Bedienpanel Schweißgerät Schweißtransformator Netzkabel Betätigungsgestänge Justageschraube Fußpedal Standfuß...
  • Seite 8: Montage Und Justage

    3. Montage und Justage 3.1. Montage Je nach Vertriebskanal oder Transportart, kann eine Endmontage des Gerätes von Nöten sein. Be- nötigtes Werkzeug: Kreuzschraubenzieher, Zange. • Stellen Sie den Standfuss (1) auf eine ebene, feste Oberfläche und öffnen Sie die Rohrhalteschraube (2) vollständig.
  • Seite 9: Justage

    3.2. Justage • Stellen Sie das Folienschweißgerät auf eine ebene fes- te Oberfläche und bringen Sie das Gerät über die Stell- schraube (20) (am Standfuss links hinten) in Waage. • Justieren Sie die Stellschraube (21) des Fußpedals so, daß das Fusspedal in nicht betätigtem Zustand in etwa waagrecht steht.
  • Seite 10: Verwendung

    4. Verwendung 4.1. Bedienpanel Schweissanzeige Betriebsanzeige Schweisszeit Hauptschalter Sicherung 4.2. Inbetriebnahme Bringen Sie das Gerät an den jeweiligen Verwendungsort. Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise unter Kapitel 1 sowie die Justagehinweise unter Kapitel 3.2. • Passen Sie die Höhe des Ablagetisches gemäß Ihren Bedürfnissen an. •...
  • Seite 11: Schweißzeit Referenztabelle

    4.3. Schweißzeit Referenztabelle Schweißzeit Polyvinylchlorid Polyethylen Polyprofylen Stellwert bis 40 µm 50 - 60 µm 70 - 100 µm 110 - 140 µm bis 30 µm bis 20 µm 150 - 200 µm 40 - 44 µm 30 - 40 µm 45 - 60 µm 50 µm 70 - 80 µm...
  • Seite 12: Codiereinheit

    4.4. Codiereinheit 4.4.1. Bedienpanel Bandaufnahme Temperaturregler Führungsrolle Sicherung Farbband Hauptschalter Codierhalterung Heizeinheit Druckplatte 4.4.2. Verwendung • Schalten Sie den Hauptschalter der Codiereinheit ein und lassen Sie das Heizelement vor Verwendung ca. 5min aufheizen. • Durch das Senken des Schweißbalkens wird der voreingestellte Code auf die Folie gedruckt.
  • Seite 13: Farbband Einlegen/Tauschen

    Datumskodierung möglich ist. Bei einer geplanten Datumskodierung sind daher eine passende Anzahl an weiteren Segementtypensätzen (gesondert als Zubehör erhältlich) zu bestellen. Rotek Teile Nr.: (Ausführungsabhängig je nach Art der Segmenthalterung): ZSPPACK0033 (Haltekerben der Einzelsegmente Links/Rechts) oder ZSPPACK0047 (Haltekerben der Einzelsegmente Oben/Unten)
  • Seite 14: Reinigung Und Instandhaltung

    Teflonrolle, welche bei Abnutzung weiter gerollt werden kann. Sollte kein weiteres Teflonband auf der Rolle verfügbar bzw. der Schweißdraht beschädigt sind müssen diese getauscht werden. Bei jedem Teflonrollentausch sollte der Schweißdraht mitgetauscht werden. Rotek Ersatzteilnr. Schweißdraht+Teflonrolle: PACK029...
  • Seite 15: Teflonband Warten

    5.4.1. Teflonband warten • Öffnen Sie beide Kordelschrauben (25) der Halteschie- ne. Zur besseren Handhabung kann die Druckplatte (26) ebenfalls entfernt werden (abschrauben). • Öffnen Sie beide Flügelmuttern (27) der Teflonrolle und ziehen Sie neue Folie nach. • Schließen Sie die Flügelmuttern (27) wieder und zie- hen Sie die Folie straff.
  • Seite 16: Silikongummi Tauschen/Warten

    5.5. Silikongummi tauschen/warten Der Silikongummi (34) drückt die Folie auf den heißen Schweißdraht und ermöglicht eine feste Verschweißung. Sollte der Balken fehljustiert oder der Gummi verschlissen sein, kann er keinen ausreichenden Druck auf den Schweißdraht ausüben und das Schweißergebnis fällt schlecht aus. Kontrollieren Sie als erstes bei ausgeschaltenem Gerät die korrekte Justage des Schweißbalkens wie unter 3.2.
  • Seite 17: Folienschweißgerät

    5.6.2. Folienschweißgerät...
  • Seite 18: Teileverzeichnis

    5.7. Teileverzeichnis 5.7.1. Folienschweißer...
  • Seite 19 Beschreibung Beschreibung Bedienpanel Flügelmutter M6 Gehäuse Rundkopfschraube M6x24 Oberer Schweißbalken Verbindungsplatte Gestänge Transformator Verbindungsgestänge Abdeckplatte Transformator Öffnungsfeder Nylonbuchse Nylonbuchse Rundkopfschraube M5x70 Beilagscheibe M10 Nylonscheibe Hutmutter M10 Sechskantschraube M10x40 Rundkopfschraube M4x25 Netzkabel Auslöseschalter Sechskantschraube M10x30 Silikongummi Beilagscheibe D10 Gummiaufnahme Federring D10 Aufnahme Codiereinheit Sechskantmutter M10 Innensechskantschraube M6x25...
  • Seite 20: Codiereinheit

    5.7.2. Codiereinheit 1 : Bandführung für Aufnahmerolle (Führung verbrauchtes Band) 2 : Aufnahmerolle 3 : Umlenk- und Vorschubrolle 4 : Spannrolle für Vorschubrolle 5 : Farbbandrolle (Abrollend) 6 : Temperaturregler 7 : Sicherung 230V/2A 8 : Hauptschalter 9 : Darstellung der korrekten Bandführung 10 : Aufnahme für Schlagtypen 11 : Schlagtypen 15x4x2mm 12 : Antriebshebel für Vorschub der Aufnahmerolle...
  • Seite 21: Mögliche Fehler Und Lösungen

    5.8. Mögliche Fehler und Lösungen Fehler Grund Lösung Sowohl Schweißgerät als auch Fehlende Netzspannung Netzspannung zu Verfügung Codiereinheit haben keine stellen Funktion Netzkabel nicht angeschlossen Netzkabel einstecken Hauptschalter nicht ein- Hauptschalter einschalten geschaltet Es erfolgt gar keine Verschwei- Mikroschalter löst nicht aus Hören ob bei Fußpedal Betä- ßung die Codiereinheit wird je- tigung ein „Klick“...
  • Seite 22: Sonstiges

    6. Sonstiges 6.1. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Datum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Lieferschein oder Rechnung) angeführt ist. Die Garantiedauer von Ersatzteilen beträgt 6 Monate ab Zustellung zum Endverbraucher.
  • Seite 23: Konformitätserklärung - Declaration Of Confirmity

    6.2. Konformitätserklärung - Declaration of confirmity Rotek Handels GmbH Hiermit erklären wir, Handelsstrasse 4 We herewith declare, 2201 Hagenbrunn Austria/Österreich Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlä- gigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien entspricht.
  • Seite 24 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2013...
