Rotek PM-VC-400 Serie Benutzer- Und Wartungshandbuch

Vakuumversiegelungsgerät
Vorschau ausblenden Andere Handbücher für PM-VC-400 Serie:

Werbung

Quicklinks

Diese Anleitung herunterladen

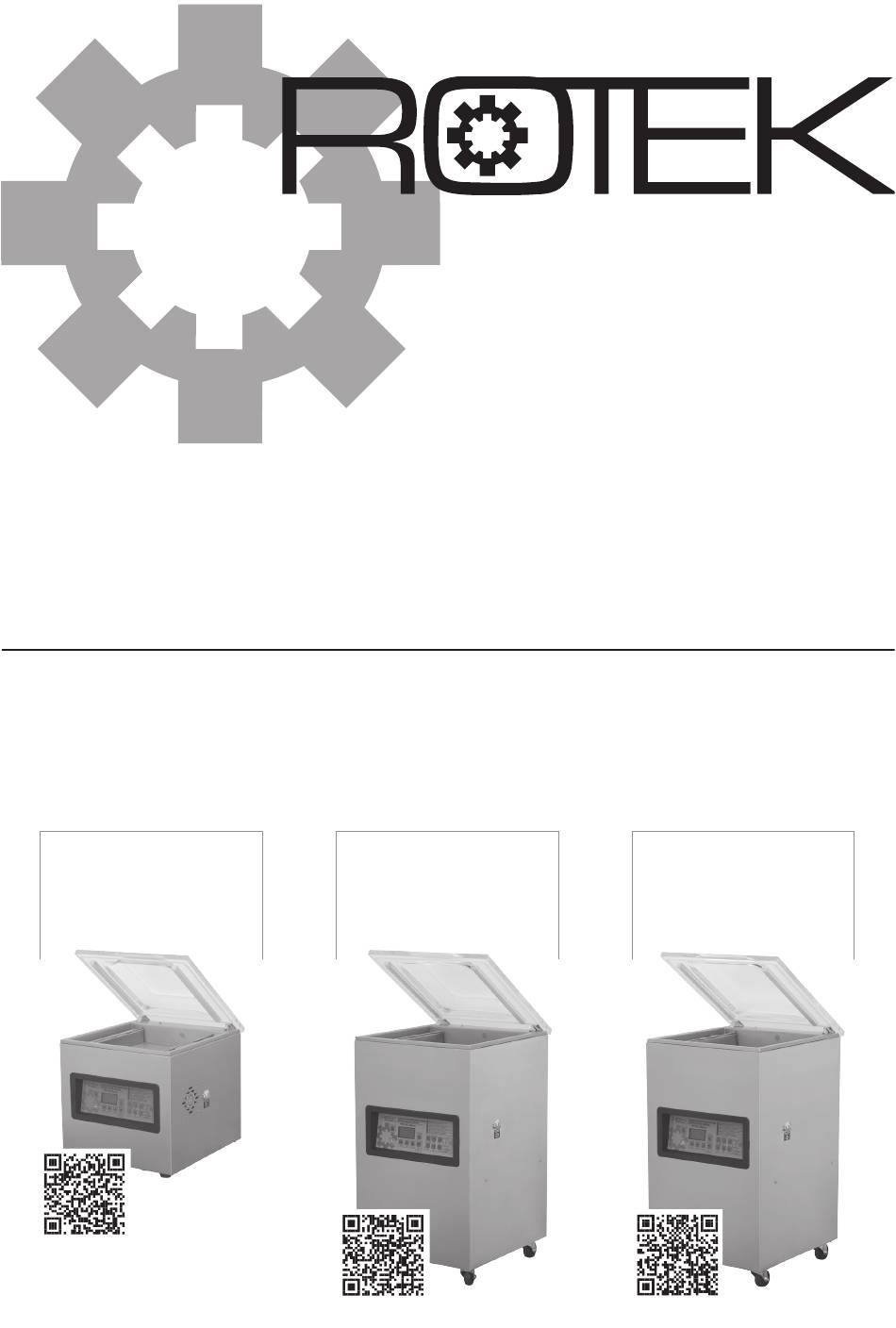

Vakuumversiegelungsgerät
PM-VC-400 Serie
Vakuumiergerät mit Edelstahlkammer und Doppelschweißbalken
Benutzer- und Wartungshandbuch
DE Z1505 Stand Juli 2015
PM-VC-400-T
PM-VC-400-U
PM-VC-400-UIG
( Rotek Nr. PACK091 )
( Rotek Nr. PACK092 )
( Rotek Nr. PACK093 )
20 m
3
/h Fördervolumen
20 m
3
/h Fördervolumen
20 m
3
/h Fördervolumen
2 Schweißbalken
2 Schweißbalken
2 Schweißbalken
Tischgerät
Standgerät
Standgerät
mit Begasungsanschluß
Aktuelle Informationen im Web
Aktuelle Informationen im Web
Aktuelle Informationen im Web

Werbung

loading

Verwandte Anleitungen für Rotek PM-VC-400 Serie

Inhaltszusammenfassung für Rotek PM-VC-400 Serie

  • Seite 1 PM-VC-400 Serie Vakuumiergerät mit Edelstahlkammer und Doppelschweißbalken Benutzer- und Wartungshandbuch DE Z1505 Stand Juli 2015 PM-VC-400-T PM-VC-400-U PM-VC-400-UIG ( Rotek Nr. PACK091 ) ( Rotek Nr. PACK092 ) ( Rotek Nr. PACK093 ) 20 m /h Fördervolumen 20 m /h Fördervolumen 20 m /h Fördervolumen...
  • Seite 2 Handbuchs entstehen, erlischt der Garantieanspruch. Für Folgeschä- 4.3.5.4. Abkühlzeit einstellen den, die daraus resultieren, übernehmen wir keine Haftung. 4.3.6. Verpackungsvorgang Dieses Handbuch darf ohne schriftliche Genehmigung von Rotek 4.3.6.1. Not-Aus weder vollständig noch teilweise in jeglicher Form und mit jeglichen 4.3.6.2. Codierfunktion der Schweißeinheit Mitteln elektronischer oder mechanischer Art reproduziert werden.
  • Seite 3 1. Sicherheitshinweise 1.6. Bestimmungsgemäße Verwendung • Das Gerät darf nur in Betrieb genommen werden, wenn der Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils Ölstand der Vakuumpumpe ausreichend ist. Kontrollieren Sie gültigen gesetzlichen Vorschriften und technische Normen ergänzt regelmäßig den Ölstand! werden.
  • Seite 4 2. Spezifikation 2.1. Technische Daten PM-VC-400-T PM-VC-400-U PM-VC-400-UIG Bauart Semiautomatisches Vakuumiergerät mit Edelstahlkammer Nutzbare Kammergrundfläche (BxT) 310 x 415 mm 315 x 420 mm 315 x 420 mm Kammerhöhe 75 - 135 mm 200 - 260 mm 200 - 260 mm Programmspeicherplätze Vakuumierzeit je Speicherplatz einstellbar 0-99s (in 1s Schritten)
  • Seite 5 2.3. Geräteabbildungen 2.3.1. PM-VC-400-T Deckeldichtung Andrückgummi Edelstahlgehäuse Hauptschalter Entlastungshebel Bedienpanel Netzkabel Geräte-Rückwand Vakuumpumpe (innenliegend) 2.3.2. PM-VC-400-U / PM-VC-400-UIG Deckeldichtung Andrückgummi Edelstahlgehäuse Hauptschalter Entlastungshebel Bedienpanel Begasungsanschluß (nur bei PM-VC-400-UIG) Netzkabel Vakuumpumpe Geräte-Rückwand (innenliegend) 2.4. Passende Folien Prinzipiell sind alle Thermoplastfolien mit diesem Gerät verschweiß- bar.
  • Seite 6 3. Vorbereitende Tätigkeiten 3.3. Ölstand kontrollieren Je nach Vertriebskanal bzw. Transportart ist das Gerät mit Hydrauliköl Vor der Inbetriebnahme müssen abschließende Kontrollen durch vorbefüllt oder das Hydrauliköl liegt dem Gerät bei. Prüfen Sie jeden- den Bediener durchgeführt werden: falls vor Inbetriebnahme den Hydraulikölstand. ACHTUNG - das Gerät darf nicht in Betrieb genommen werden, solange •...
  • Seite 7 3.4. Gasflasche anschließen (nur für IG-Modelle) Gas-Stahlflaschen stehen unter sehr hohem Druck und können im Ex- tremfall bersten und explodieren. Stellen Sie daher sicher, dass Sie mit diesen Flaschen sorgsam umgehen. Dazu gehören unter anderem: nicht werfen, nicht erhitzen sowie gegen Umfallen sichern! Lesen Sie weiters die einschlägigen Sicherheitsvorschriften betreffend Umgang mit Gas-Stahlflaschen (erhältlich bei Ihrem Gaslieferanten).
  • Seite 8 Abkuehlen: 3. 0s • Nach dem Begrüßungsbildschirm ... Abkühlzeit T: 000001 SV: 0001 SS: 0001 Welcome Welcome Welcome Gesamtzähler Vakuumzähler Schweißzähler Rotek PM-VC-Series Rotek PM-VC-Series (nicht rücksetzbar) (rücksetzbar) (rücksetzbar) Rotek PM-VC-Series www.rotek.at www.rotek.at Welcome www.rotek.at 4.3.4. Programmanwahl FW-Rev.: 1.01 Rotek PM-VC-Series FW-Rev.: 1.01...
  • Seite 9 4.3.4.1. Schnellanwahltasten 4.3.5.1. Vakuumierzeit einstellen • Einstellbare Vakuumzeit 0-99s (in 1s Schritten) Das gewünschte Programm kann auch mittels der Schnellwahltas- ten angewählt werden: Die Vakuumpumpe benötigt Zeit um die Luft aus der Kammer zu pum- pen. Ein zu hoher Wert für die Vakuumierung verlängert lediglich die Programmwahl / Program-Selection Zyklenzeit - das ist jene Zeit, die für einen Verpackungsvorgang be- Programmebene wählen...
  • Seite 10 Begasen Restunterdruck in bar Fortschrittsanzeige -0.96 bar Progr.: IN BETRIEB Fortschrittsanzeige 1. 8s 4.3.6. Verpackungsvorgang • Anschließend erfolgt die Verschweißung sowie die Abkühlung Restzeit in s IN BETRIEB der Schweißnaht. Progr.: Bei Geräten mit Begasung sicherstellen, daß das Flaschenventil geöff- Schritt 3/5 Aktuelle Tätigkeit 1.
  • Seite 11 VACUUM SEALING MACHINE 4.3.6.3. Hinweise zur Vakuumierung 4.4. Menü VACUUM SEALING MACHINE VACUUM SEALING MACHINE VACUUM SEALING MACHINE www.rotek.at www.rotek.at • Beim Vakuumieren von weichen Gegenständen kann es vor- www.rotek.at Das Menü durch Drücken der Taste S aufrufen. www.rotek.at PM-VC Serie...
  • Seite 12 5. Reinigung und Instandhaltung 5.4.2. Ölwechsel durchführen • Ölbedarf für Ölwechsel: 2x 500ml = 1l Regelmäßiges Service und Wartung verlängert die Lebensdauer und • Geräterückwand entfernen. gewährleistet einen störungsfreien Betrieb. • Passendes Behältnis (Volumen > 1l) unter die Ölablassöffnung Das für die Instandhaltung bzw. Reinigung zuständige Personal muss stellen technisch dazu befähigt sein, die jeweiligen Arbeiten durchzuführen.
  • Seite 13 5.5. Schweißeinheit Die Deckeldichtung ist ein Verbrauchsgegenstand und in Meterware als Ersatzteil erhältlich. Bei der Montage ist zu beachten, daß die 5.5.1. Silikongummi im Deckel Lippe nach außen zeigen muß - siehe auch Montagerichtung der Der Silikongummi dient als Anschlag für die Folie. Die heiße alten Dichtung.
  • Seite 14 5.9. Mögliche Fehler und Lösungen Fehler Grund Lösung Netzkabel nicht angeschlossen Netzkabel prüfen Hauptschalter nicht eingeschaltet Hauptschalter einschalten Fehlende Netzspannung Netzspannung überprüfen Gerät hat keine Funktion Sicherung in Netzbuchse defekt Sicherung prüfen Transformator oder Gerät zur Reparatur einsenden Steuerelektronik defekt Fehlerstrom im Gerät Hauptschalter schaltet sich im Betrieb ab Bauteildefekt im Gerät...
  • Seite 15 Etwaige Reparaturen müssen von einer durch ROTEK autorisierte Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bau- Werkstätte bzw. durch ROTEK selbst erfolgen. Jedenfalls ist vor ei- art sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen,...
  • Seite 16 Rotek Handels GmbH Handelsstraße 4 2201 Hagenbrunn Österreich T: +43 (2246) 20791-0 F: +43 (2246) 20791-50 http://www.rotek.at...
