9
8
10

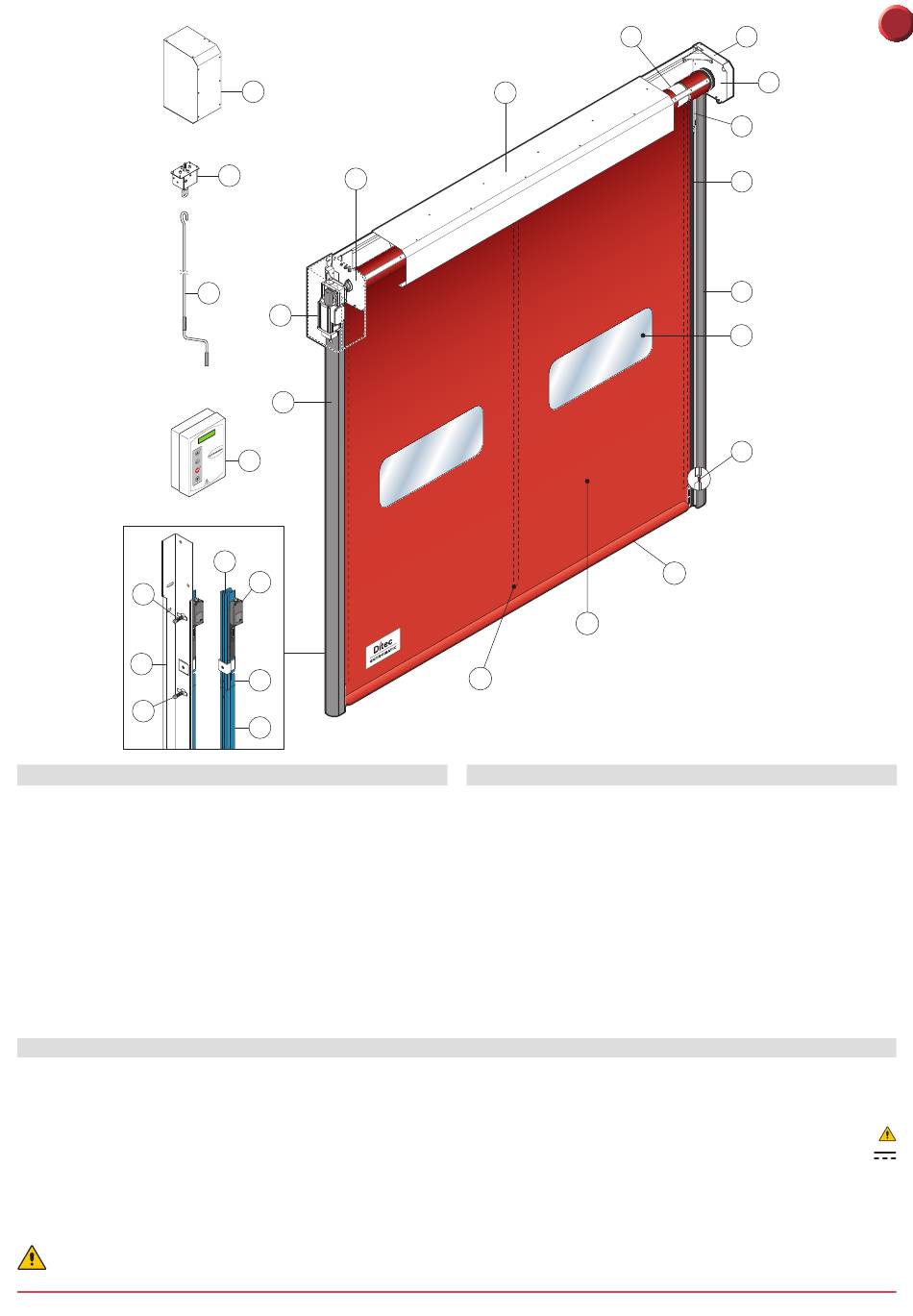

Rif.
Beschreibung
1
Seitliche Endverschlüsse
2
Laufschiene
3
Wickelwelle
4
SLE (linearer Encoder)
5
Führung aus Polyzen oberer Bereich
6
Führung aus Polyzen unterer Bereich
7
Befestigungshalter für die Führung
8
Vertikales Winkelstück
9
Stützfeder der Führung
10
Befestigungsschraube der Führung
11
Stützenabdeckung
2. TECHNISCHE MERKMALE
ELEKTRONISCHE SCHALTTAFEL (52) (INVERTER)
Spannungsversorgung ................................................................................................................. 230 V einphasig 50/60 Hz
Dimensionierung der Linie ..........................................................................................................................................16 A
Zubehörversorgung .................................................................................................................................................... 24V
Motorleistung ................................................................................................................................................................0,6 KW
Schutzgrad der elektr. Schalttafel .................................................................................................................................... IP 55
Betriebstemperat .................................................................................................................................................... - 5 + 50 °C
Den Leiterquerschnitt richtig dimensionieren, dazu die angegebene Stromaufnahme heranziehen und die Länge der
Kabel und deren Verlegung berücksichtigen.
21
13
1
14
12
11
15
7
4
5
6
2
17
19
Rif.
Beschreibung
12
Getriebemotor K22
13
Vorrichtung für manuellen Betrieb
14
Stange für manuellen Betrieb
15
Elektronische Steuerung
16
Lichtschranke 5FB
17
Torbehang aus Polyester
18
Fenster aus transparentem PVC
19
Vertikale Verstärkungsstreifen
20
Untere Kante mit Ballast aus Sand
Motorgehäuse und Endverschluss auf der dem Motor
21
entgegengesetzten Seite
- 3 -
3
21
1
5
6
8
18
16
20
0DT869 2020-01-13
DE
