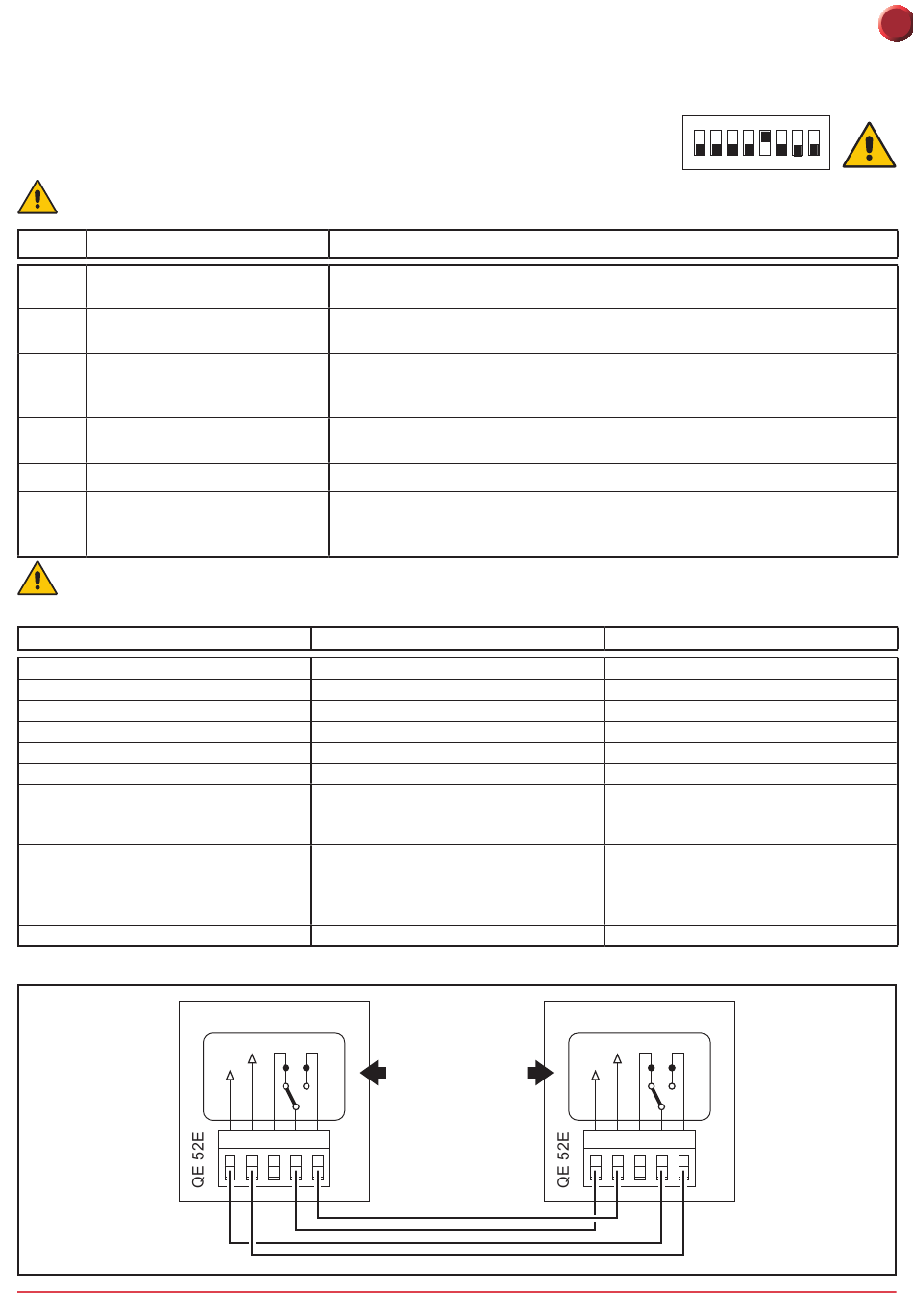

6.4 Servicemenü (passwortgeschützt)
Das Servicemenü gestattet die Änderung der Schwellen des Bremswiderstands, der Schwelle des Überstroms
und der Windschutzfunktion für die Auslösung des Encoders.
Für den Zugriff auf das Servicemenü:
-
Das Tor auf STOPP stellen
-
Den DIP5 auf ON stellen
-
PW eingeben: Tastenfolge ÖFFNEN - ÖFFNEN - SCHLIEßEN - TEILÖFFNUNG
Während der Programmierung alle mit PIN 3 - 4 - 20 angeschlossenen Kabeln trennen
SCHRITT Optionen 1. Stufe
1
V FREN. MIN
Standard 340Vdc
2
V FREN. MAX
Standard 380Vdc
3
ÜBERSTROMGRENZE
Standard 10A
4
GEFÄLLE ÖFFNUNGSRAMPE Ändert das Gefälle der Abbremsrampe für die Öffnung. Standard 15.
5
BATTERIELADESTAND
6
ALARMLISTE
NACH ABSCHLUSS DER PROGRAMMIERUNG DEN DIP5 WIEDER AUF OFF STELLEN
6.5 Displaymeldungen
MELDUNG
Ditec Entrematic
Öffnung vbus iBUS
Tor offen - Zeit Automatische Schließung Tor offen
Schließung vbus iBUS
Input 40 geschlossen; Input 8 geöffnet Auslösung Lichtschranke
Input 40 geöffnet; Input 8 geschlossen Auslösung Encoder (SLE)
Wärmeschutzschalter oder Mikroschalter
Entriegelung geöffnet
Sicherheitseinrichtung Öffnung aktiv
Tor auf Stopp
6.6 Verriegelungsfunktion
Anmerkungen
Schwellwert für teilweise Auslösung des Bremswiderstands
Schwellwert für komplette Auslösung des Bremswiderstands
Wenn die Spannung am BUS die eingestellte Schwelle überschreitet, öffnet sich
das Tor mit der halben Geschwindigkeit, um die Stromaufnahme zu verringern.
(Wenn der Wert erhöht wird, wird der Weg der Rampe verringert).
Zeigt den Prozentsatz der Encoder-Batterie zwischen 0% und 100% an
Es werden die letzten 50 Alarme angezeigt: Überstrom; Busspannung außerhalb
der Grenzen, Auslösung Bremswiderstand, Übertemperatur Umrichter, Fehler
Motorantrieb (Encoder). Zum Verlassen Teilöffnung drücken.
SITUATION
Tor geschlossen, wartet auf Befehl
Tor in Öffnungsbewegung
Tor in Schließbewegung
Auslösung Sicherheitsmikroschalter
auf Vorrichtung für manuelle Öffnung /
Auslösung Wärmeschutzschalter Motor.
Lichtschranke unterbrochen bei
geschlossenem Tor und Tor, das nicht
öffnet
Stoppbefehl aktiv
TOR 1
INPUT
+24V
1 IN NC C NO
M4
+24V
Logischer
Betrieb
1 IN NC C NO
- 13 -
ON
1 2 3 4 5 6 7 8
ANMERKUNGEN
Während Torbewegung
Während Torbewegung
Meldung, die nur angezeigt wird, wenn im
erweiterten Menü (Schritt 7) die Funktion
"Sicherheitseinrichtung Öffnung" auf JA
eingestellt ist.
TOR 2
INPUT
M4
DE
0DT869 2020-01-13
