Technisch Merkmale - entrematic Ditec Sector Reset Handbuch Die Montage, Wartung, Bedienung

17
15
5
18
10
11

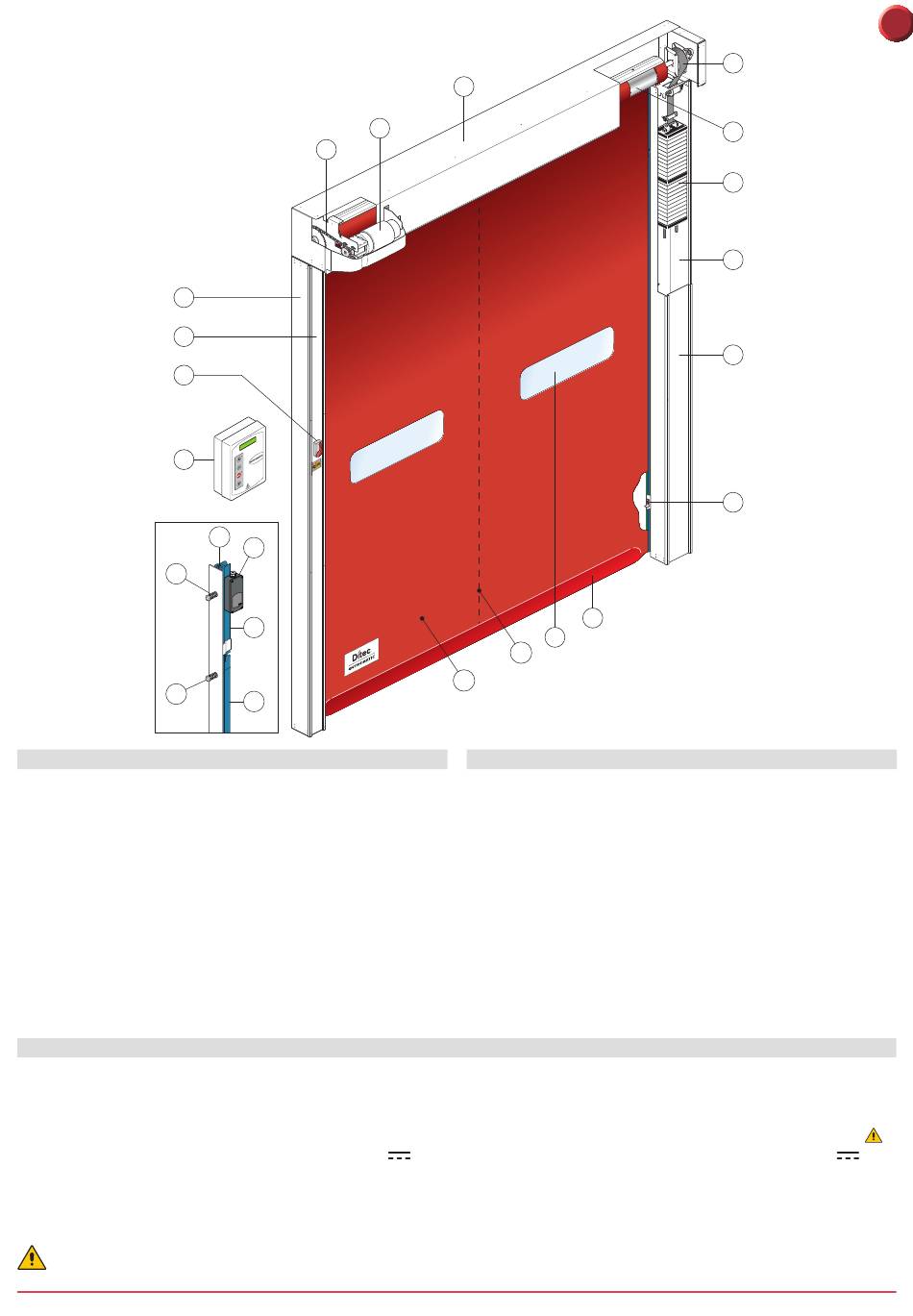

Rif. Beschreibung
1 Laufschiene
3 Motor K10
3 Treibkette
4 Wickelwelle
5 Manueller Entriegelungshebel
6
Führung aus Polyzen oberer Bereich
7 Führung aus Polyzen unterer Bereich
8
Befestigungshalter für die Führung
9 SLE (linearer Encoder)
10 Stützfeder der Führung
11 Befestigungsschraube der Führung
12 Riemen für Gegengewicht
2. TECHNISCHE MERKMALE
ELEKTRONISCHE SCHALTTAFEL DREIPHASEN (49E)
Spannungsversorgung .... 400 V dreiphasen 50/60 Hz
Dimensionierung der Linie ...................................... 5 A
Zubehörversorgung .........................................24V
Motorleistung ................................................... 0,9 KW
Schutzgrad der elektr. Schalttafel ....................... IP 55
Betriebstemperat ....................................... - 5 + 50 °C
Den Leiterquerschnitt richtig dimensionieren, dazu die angegebene Stromaufnahme heranziehen und die Länge der
Kabel und deren Verlegung berücksichtigen.
2
3
8
9
6
7
1
23
21
22
20
Rif. Beschreibung
13 Modulares Gegengewicht
14 Abdeckung rechte Stütze
15 Abdeckung linke Stütze
16 Rechte Stütze
17 Linke Stütze
18
Schaltkreis
19 Lichtschranke 5FB
20
Torbehang aus Polyester
21 Fenster aus transparentem PVC
22 Vertikale Verstärkungsstreifen
23 Untere Kante mit Ballast aus Sand
ELEKTRONISCHE SCHALTTAFEL 52E (INVERTER)
Spannungsversorgung ...... 230 V einphasig 50/60 Hz
Dimensionierung der Linie .................................... 12 A
Zubehörversorgung .........................................24V
Motorleistung ................................................... 0,9 KW
Schutzgrad der elektr. Schalttafel ....................... IP 55
Betriebstemperat ....................................... - 5 + 50 °C
- 3 -
DE
12
4
13
16
14
19
0DT848 2020-01-13
