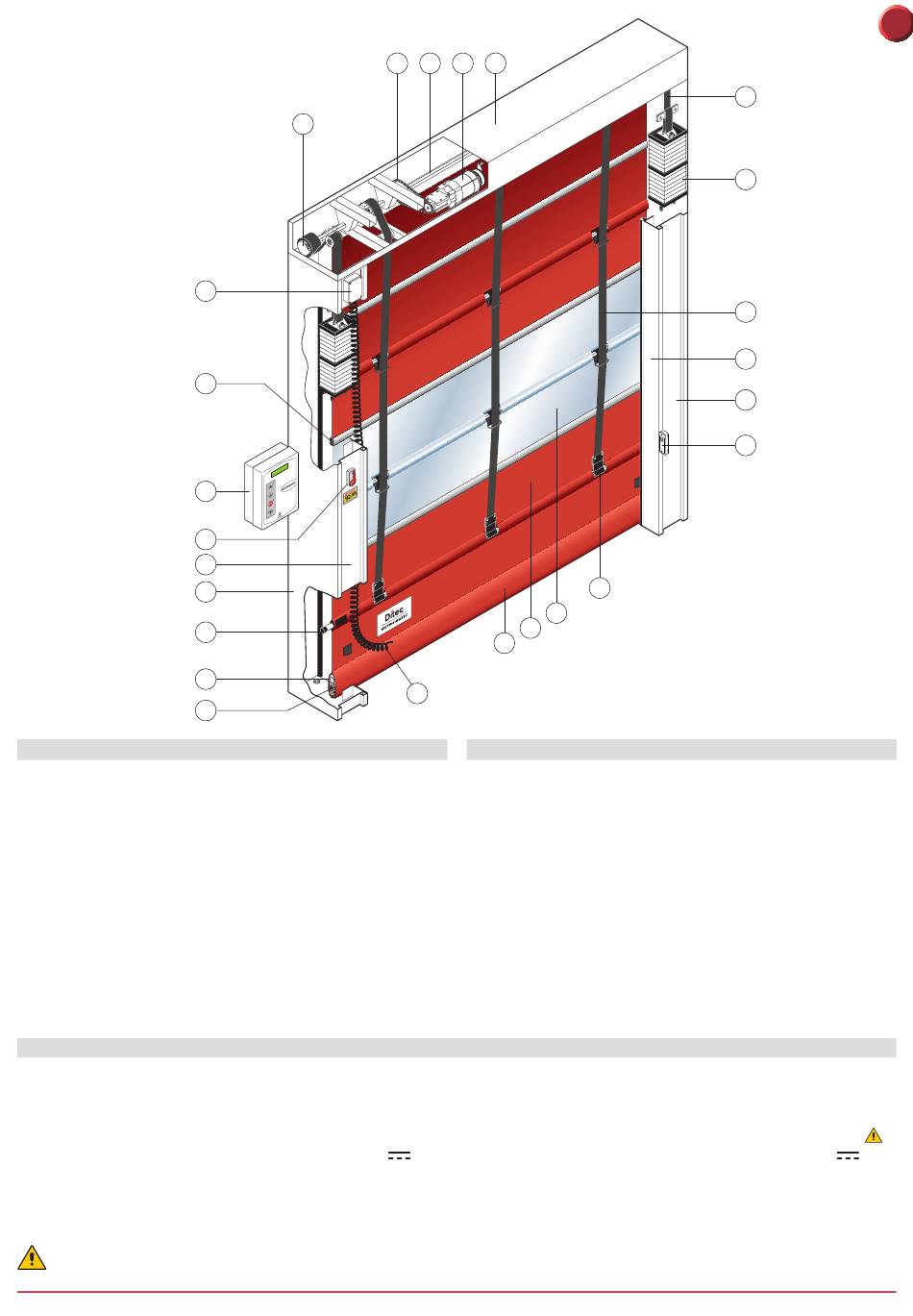

Rif. Beschreibung
1 Laufschiene
2 Getriebemotor K10
3
Wickelwelle
4 Treibkette
5 Wickeltrommel für Riemen des Gegengewichts
6
Manueller Entriegelungshebel
7 Aluminiumprofil der Kontaktleiste
8 Gummiprofil der Kontaktleiste
9 Steckdose der Leiste
10
Anschlusskabel für die Leiste
11 Riemen für Gegengewicht
12 Modulares Gegengewicht
13
Abdeckung rechte Stütze
2. TECHNISCHE MERKMALE
ELEKTRONISCHE SCHALTTAFEL DREIPHASEN (49E)
Spannungsversorgung .... 400 V dreiphasen 50/60 Hz
Dimensionierung der Linie ...................................... 6 A
Zubehörversorgung .........................................24V
Motorleistung ........................................ 0,55 ÷ 1,8 KW
Schutzgrad der elektr. Schalttafel ....................... IP 55
Betriebstemperat ....................................... - 5 + 50 °C
Den Leiterquerschnitt richtig dimensionieren, dazu die angegebene Stromaufnahme heranziehen und die Länge der
Kabel und deren Verlegung berücksichtigen.
5
9
17
19
6
14
16
18
7
8
4 3 2 1
23
24
25
10
Rif. Beschreibung
14 Abdeckung linke Stütze
15 Rechte Stütze
16
Linke Stütze
17 Aluminiumprofile für Torbehang
18 Verstärkungsrohr für Torbehang
19
Elektronische Steuerung
20 Lichtschranke LAB4
21 Heberiemen für Torbehang
22
Riemenbefestigung für Torbehang
23 Transparente Sektion
24 Sektion aus Polyester
25
Schutzbezug für Kontaktleiste
ELEKTRONISCHE SCHALTTAFEL (INVERTER)
Spannungsversorgung ...... 230 V einphasig 50/60 Hz
Dimensionierung der Linie .................................... 16 A
Zubehörversorgung .........................................24V
Motorleistung ........................................ 0,55 ÷ 1,8 KW
Schutzgrad der elektr. Schalttafel ....................... IP 55
Betriebstemperat ....................................... - 5 + 50 °C
- 3 -
11
12
21
13
15
20
22
DE
