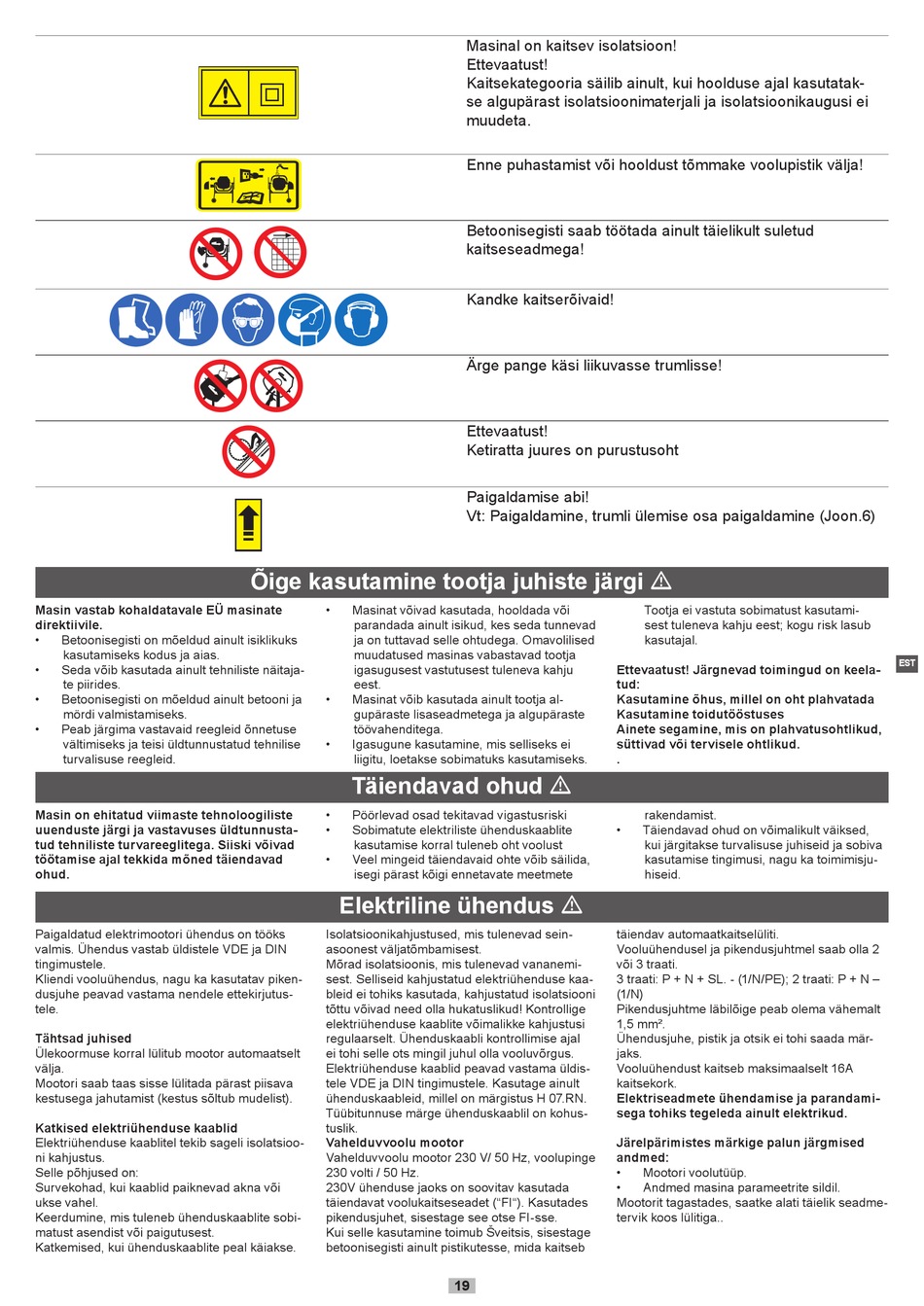

Scheppach MIX125 Originalanleitung Seite 19

129 x 70
Ø 25 mm
Size: 20 (mm)
Masin vastab kohaldatavale EÜ masinate
direktiivile.
• Betoonisegisti on mõeldud ainult isiklikuks
kasutamiseks kodus ja aias.
• Seda võib kasutada ainult tehniliste näitaja-
te piirides.
• Betoonisegisti on mõeldud ainult betooni ja
mördi valmistamiseks.
• Peab järgima vastavaid reegleid õnnetuse
vältimiseks ja teisi üldtunnustatud tehnilise
turvalisuse reegleid.
Masin on ehitatud viimaste tehnoloogiliste
uuenduste järgi ja vastavuses üldtunnusta-
tud tehniliste turvareeglitega. Siiski võivad
töötamise ajal tekkida mõned täiendavad
ohud.
Paigaldatud elektrimootori ühendus on tööks
valmis. Ühendus vastab üldistele VDE ja DIN
tingimustele.
Kliendi vooluühendus, nagu ka kasutatav piken-
dusjuhe peavad vastama nendele ettekirjutus-
tele.
Tähtsad juhised
Ülekoormuse korral lülitub mootor automaatselt
välja.
Mootori saab taas sisse lülitada pärast piisava
kestusega jahutamist (kestus sõltub mudelist).
Katkised elektriühenduse kaablid
Elektriühenduse kaablitel tekib sageli isolatsioo-
ni kahjustus.
Selle põhjused on:
Survekohad, kui kaablid paiknevad akna või
ukse vahel.
Keerdumine, mis tuleneb ühenduskaablite sobi-
matust asendist või paigutusest.
Katkemised, kui ühenduskaablite peal käiakse.
40 (mm)
Õige kasutamine tootja juhiste järgi m
• Masinat võivad kasutada, hooldada või
parandada ainult isikud, kes seda tunnevad
ja on tuttavad selle ohtudega. Omavolilised
muudatused masinas vabastavad tootja
igasugusest vastutusest tuleneva kahju
eest.
• Masinat võib kasutada ainult tootja al-
gupäraste lisaseadmetega ja algupäraste
töövahenditega.
• Igasugune kasutamine, mis selliseks ei
liigitu, loetakse sobimatuks kasutamiseks.
Täiendavad ohud m
• Pöörlevad osad tekitavad vigastusriski
• Sobimatute elektriliste ühenduskaablite
kasutamise korral tuleneb oht voolust
• Veel mingeid täiendavaid ohte võib säilida,
isegi pärast kõigi ennetavate meetmete
Elektriline ühendus m
Isolatsioonikahjustused, mis tulenevad sein-
asoonest väljatõmbamisest.
Mõrad isolatsioonis, mis tulenevad vananemi-
sest. Selliseid kahjustatud elektriühenduse kaa-
bleid ei tohiks kasutada, kahjustatud isolatsiooni
tõttu võivad need olla hukatuslikud! Kontrollige
elektriühenduse kaablite võimalikke kahjustusi
regulaarselt. Ühenduskaabli kontrollimise ajal
ei tohi selle ots mingil juhul olla vooluvõrgus.
Elektriühenduse kaablid peavad vastama üldis-
tele VDE ja DIN tingimustele. Kasutage ainult
ühenduskaableid, millel on märgistus H 07.RN.
Tüübitunnuse märge ühenduskaablil on kohus-
tuslik.
Vahelduvvoolu mootor
Vahelduvvoolu mootor 230 V/ 50 Hz, voolupinge
230 volti / 50 Hz.
230V ühenduse jaoks on soovitav kasutada
täiendavat voolukaitseseadet ("FI"). Kasutades
pikendusjuhet, sisestage see otse FI-sse.
Kui selle kasutamine toimub Šveitsis, sisestage
betoonisegisti ainult pistikutesse, mida kaitseb
Masinal on kaitsev isolatsioon!
Ettevaatust!
Kaitsekategooria säilib ainult, kui hoolduse ajal kasutatak-
se algupärast isolatsioonimaterjali ja isolatsioonikaugusi ei
muudeta.
Enne puhastamist või hooldust tõmmake voolupistik välja!
Betoonisegisti saab töötada ainult täielikult suletud
kaitseseadmega!
Kandke kaitserõivaid!
Ärge pange käsi liikuvasse trumlisse!
Ettevaatust!
Ketiratta juures on purustusoht
Paigaldamise abi!
Vt: Paigaldamine, trumli ülemise osa paigaldamine (Joon.6)
Ettevaatust! Järgnevad toimingud on keela-
tud:
Kasutamine õhus, millel on oht plahvatada
Kasutamine toidutööstuses
Ainete segamine, mis on plahvatusohtlikud,
süttivad või tervisele ohtlikud.
.
•
täiendav automaatkaitselüliti.
Vooluühendusel ja pikendusjuhtmel saab olla 2
või 3 traati.
3 traati: P + N + SL. - (1/N/PE); 2 traati: P + N –
(1/N)
Pikendusjuhtme läbilõige peab olema vähemalt
1,5 mm².
Ühendusjuhe, pistik ja otsik ei tohi saada mär-
jaks.
Vooluühendust kaitseb maksimaalselt 16A
kaitsekork.
Elektriseadmete ühendamise ja parandami-
sega tohiks tegeleda ainult elektrikud.
Järelpärimistes märkige palun järgmised
andmed:
•
•
Mootorit tagastades, saatke alati täielik seadme-
tervik koos lülitiga..
19
Tootja ei vastuta sobimatust kasutami-
sest tuleneva kahju eest; kogu risk lasub
kasutajal.
rakendamist.
Täiendavad ohud on võimalikult väiksed,
kui järgitakse turvalisuse juhiseid ja sobiva
kasutamise tingimusi, nagu ka toimimisju-
hiseid.
Mootori voolutüüp.
Andmed masina parameetrite sildil.
EST
