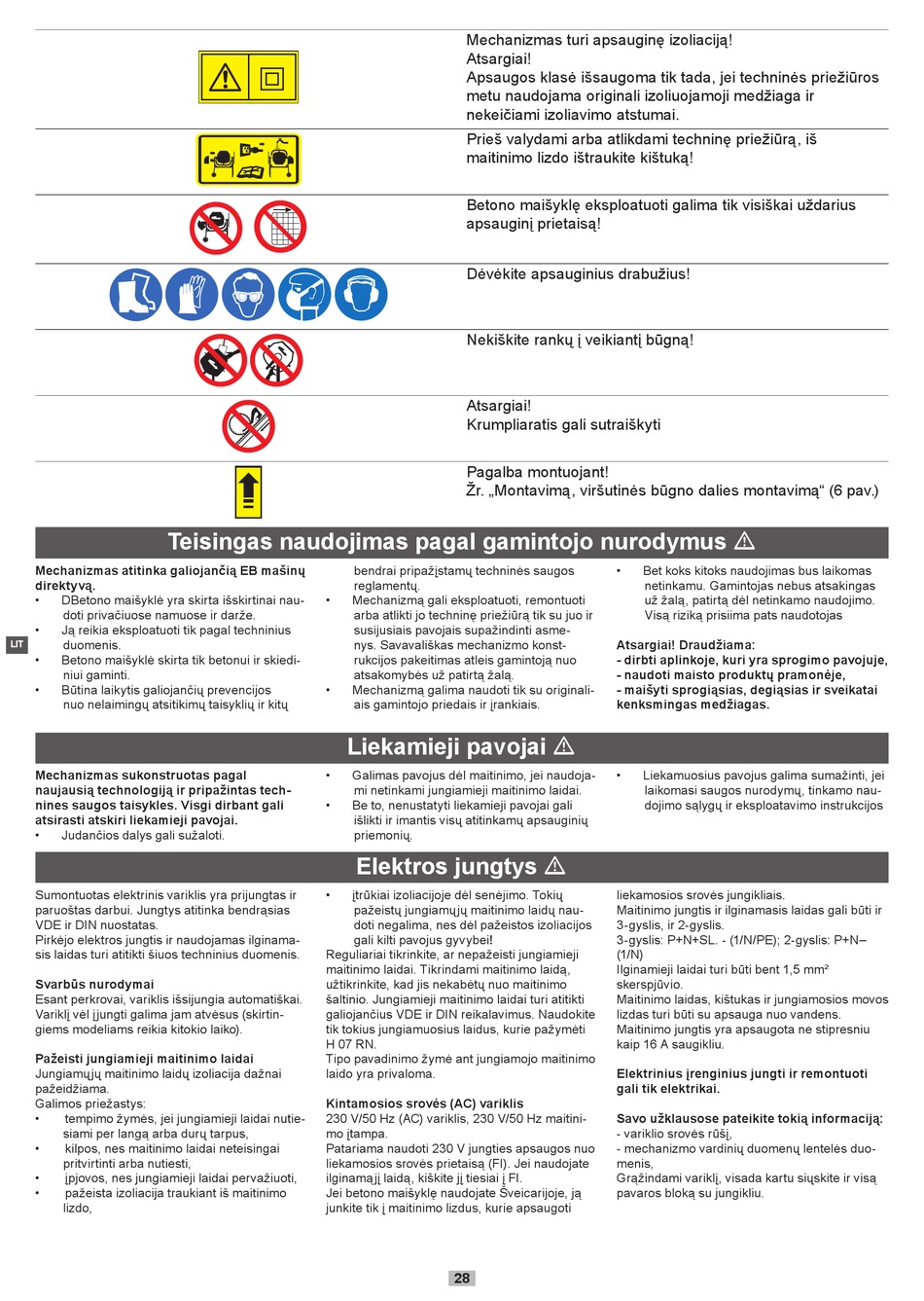

Scheppach MIX125 Originalanleitung Seite 28

129 x 70
Ø 25 mm
Teisingas naudojimas pagal gamintojo nurodymus m
Mechanizmas atitinka galiojančią EB mašinų
direktyvą.
• DBetono maišyklė yra skirta išskirtinai nau-
doti privačiuose namuose ir darže.
• Ją reikia eksploatuoti tik pagal techninius
duomenis.
LIT
• Betono maišyklė skirta tik betonui ir skiedi-
niui gaminti.
• Būtina laikytis galiojančių prevencijos
nuo nelaimingų atsitikimų taisyklių ir kitų
Mechanizmas sukonstruotas pagal
naujausią technologiją ir pripažintas tech-
nines saugos taisykles. Visgi dirbant gali
atsirasti atskiri liekamieji pavojai.
• Judančios dalys gali sužaloti.
Sumontuotas elektrinis variklis yra prijungtas ir
paruoštas darbui. Jungtys atitinka bendrąsias
VDE ir DIN nuostatas.
Pirkėjo elektros jungtis ir naudojamas ilginama-
sis laidas turi atitikti šiuos techninius duomenis.
Svarbūs nurodymai
Esant perkrovai, variklis išsijungia automatiškai.
Variklį vėl įjungti galima jam atvėsus (skirtin-
giems modeliams reikia kitokio laiko).
Pažeisti jungiamieji maitinimo laidai
Jungiamųjų maitinimo laidų izoliacija dažnai
pažeidžiama.
Galimos priežastys:
• tempimo žymės, jei jungiamieji laidai nutie-
siami per langą arba durų tarpus,
• kilpos, nes maitinimo laidai neteisingai
pritvirtinti arba nutiesti,
• įpjovos, nes jungiamieji laidai pervažiuoti,
• pažeista izoliacija traukiant iš maitinimo
lizdo,
Size: 20 (mm) 40 (mm)
bendrai pripažįstamų techninės saugos
reglamentų.
• Mechanizmą gali eksploatuoti, remontuoti
arba atlikti jo techninę priežiūrą tik su juo ir
susijusiais pavojais supažindinti asme-
nys. Savavališkas mechanizmo konst-
rukcijos pakeitimas atleis gamintoją nuo
atsakomybės už patirtą žalą.
• Mechanizmą galima naudoti tik su originali-
ais gamintojo priedais ir įrankiais.
Liekamieji pavojai m
• Galimas pavojus dėl maitinimo, jei naudoja-
mi netinkami jungiamieji maitinimo laidai.
• Be to, nenustatyti liekamieji pavojai gali
išlikti ir imantis visų atitinkamų apsauginių
priemonių.
Elektros jungtys m
• įtrūkiai izoliacijoje dėl senėjimo. Tokių
pažeistų jungiamųjų maitinimo laidų nau-
doti negalima, nes dėl pažeistos izoliacijos
gali kilti pavojus gyvybei!
Reguliariai tikrinkite, ar nepažeisti jungiamieji
maitinimo laidai. Tikrindami maitinimo laidą,
užtikrinkite, kad jis nekabėtų nuo maitinimo
šaltinio. Jungiamieji maitinimo laidai turi atitikti
galiojančius VDE ir DIN reikalavimus. Naudokite
tik tokius jungiamuosius laidus, kurie pažymėti
H 07 RN.
Tipo pavadinimo žymė ant jungiamojo maitinimo
laido yra privaloma.
Kintamosios srovės (AC) variklis
230 V/50 Hz (AC) variklis, 230 V/50 Hz maitini-
mo įtampa.
Patariama naudoti 230 V jungties apsaugos nuo
liekamosios srovės prietaisą (FI). Jei naudojate
ilginamą jį laidą, kiškite jį tiesiai į FI.
Jei betono maišyklę naudojate Šveicarijoje, ją
junkite tik į maitinimo lizdus, kurie apsaugoti
Mechanizmas turi apsauginę izoliaciją!
Atsargiai!
Apsaugos klasė išsaugoma tik tada, jei techninės priežiūros
metu naudojama originali izoliuojamoji medžiaga ir
nekeičiami izoliavimo atstumai.
Prieš valydami arba atlikdami techninę priežiūrą, iš
maitinimo lizdo ištraukite kištuką!
Betono maišyklę eksploatuoti galima tik visiškai uždarius
apsauginį prietaisą!
Dėvėkite apsauginius drabužius!
Nekiškite rankų į veikiantį būgną!
Atsargiai!
Krumpliaratis gali sutraiškyti
Pagalba montuojant!
Žr. „Montavimą, viršutinės būgno dalies montavimą" (6 pav.)
•
Atsargiai! Draudžiama:
- dirbti aplinkoje, kuri yra sprogimo pavojuje,
- naudoti maisto produktų pramonėje,
- maišyti sprogiąsias, degiąsias ir sveikatai
kenksmingas medžiagas.
•
liekamosios srovės jungikliais.
Maitinimo jungtis ir ilginamasis laidas gali būti ir
3-gyslis, ir 2-gyslis.
3-gyslis: P+N+SL. - (1/N/PE); 2-gyslis: P+N–
(1/N)
Ilginamieji laidai turi būti bent 1,5 mm²
skerspjūvio.
Maitinimo laidas, kištukas ir jungiamosios movos
lizdas turi būti su apsauga nuo vandens.
Maitinimo jungtis yra apsaugota ne stipresniu
kaip 16 A saugikliu.
Elektrinius įrenginius jungti ir remontuoti
gali tik elektrikai.
Savo užklausose pateikite tokią informaciją:
- variklio srovės rūšį,
- mechanizmo vardinių duomenų lentelės duo-
menis,
Grąžindami variklį, visada kartu siųskite ir visą
pavaros bloką su jungikliu.
28
Bet koks kitoks naudojimas bus laikomas
netinkamu. Gamintojas nebus atsakingas
už žalą, patirtą dėl netinkamo naudojimo.
Visą riziką prisiima pats naudotojas
Liekamuosius pavojus galima sumažinti, jei
laikomasi saugos nurodymų, tinkamo nau-
dojimo sąlygų ir eksploatavimo instrukcijos
