Benennung
SD Speicherkarte XA-SD01 (1 GByte)
SD Karte für SPS Funktionalität VT-SD-HPC-PLC-10VXX
Schirmung "SERVICEPAKET VT-HPC...-1X/M...Schirmung*ET
IndraWorks Ds kann nur für die Parametrierung und Diagnose verwendet werden.
IndraWorks MLD wird benötigt, wenn zusätzlich die Funktionalität der SPS nach
IEC 61131-3 verwendet wird.
Die Inbetriebnahmesoftware IndraWorks MLD bzw. Suite ist lizenzpflichtig.
Weitere Informationen finden Sie auf www.boschrexroth.com/hmc
7.3 VT-HPC-1-1X montieren
▶
Verlegen Sie die Kabel und Leitungen so, dass diese nicht beschädigt werden und
niemand darüber stolpern kann.
▶
Durch Aufschnappen des Gehäuses der VT-HPC-1-1X auf eine leitfähige und
geerdete Montageschiene wird die Erdverbindung zur Schaltschrankrückwand
hergestellt. Dies stellt die Erdung der VT-HPC-1-1X dar.
▶
Notieren Sie sich vor dem Einbau die Angaben auf den Typschildern. Falls
Typschilder nach dem Einbau nicht mehr sichtbar oder lesbar sind, haben Sie so
jederzeit schnellen Zugriff auf diese Angaben.
Montieren Sie die VT-HPC-1-1X wie folgt auf einer Hutschiene im Schaltschrank:
1.
Schalten Sie den relevanten Anlagenteil spannungsfrei.
2.
Die Gehäuserückseite der VT-HPC-1-1X vorsichtig auf einer Hutschiene einrasten.
Durch die mechanischen Kontaktpunkte an der Rückwand der VT-HPC-1-1X
wird ein sicherer Sitz auf der Hutschiene erreicht und das Gehäuse mit dem
Erdungssystem des Schaltschranks verbunden.

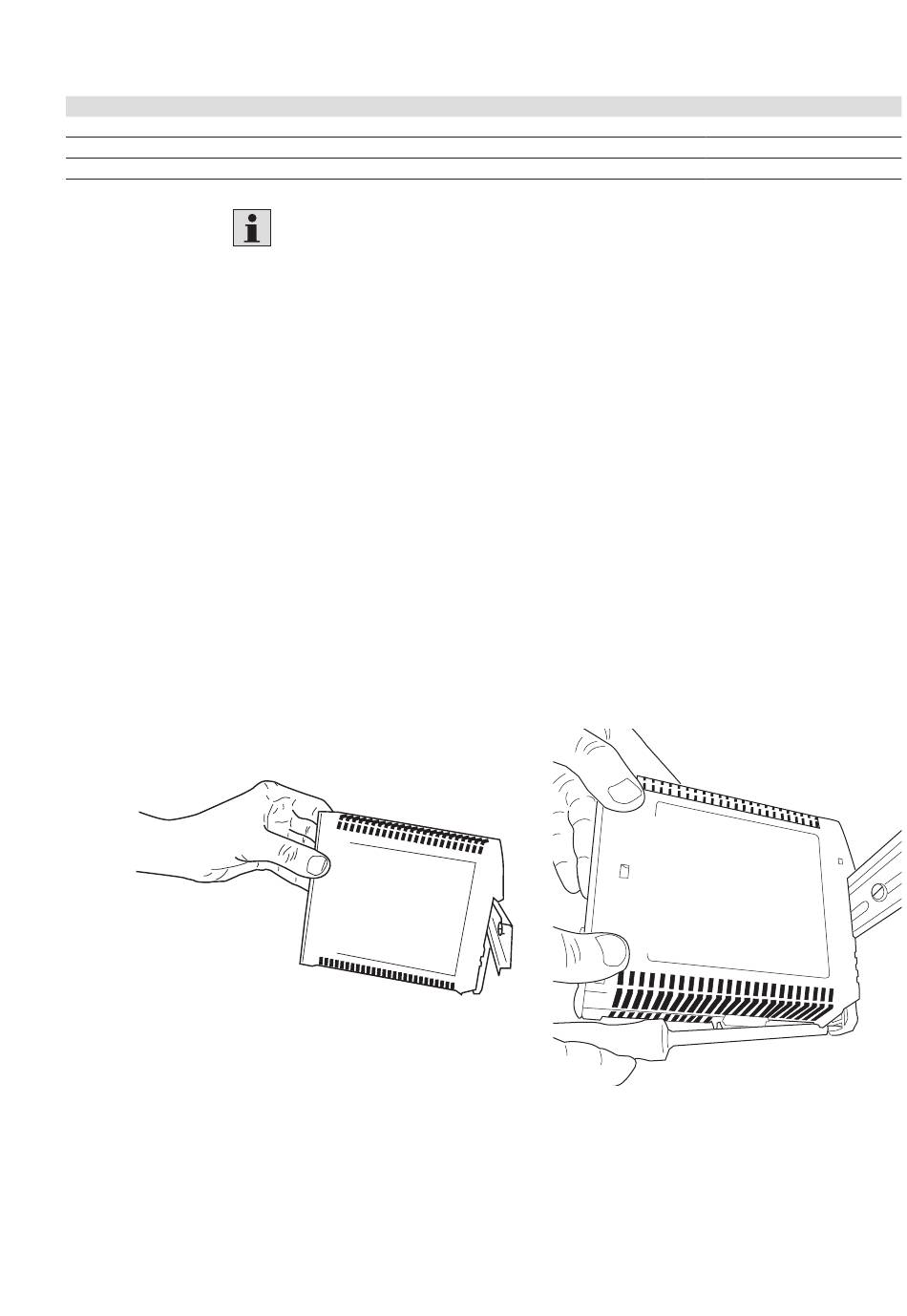

Abb. 1: Montage der VT-HPC-1-1X auf Hutschiene
Material-Nr.
R911173844
R901444436
R961011117
RD 30237-B/08.2020, VT-HPC-1-1X, Bosch Rexroth AG
Montage
17/36
