Weitere Hinweise über Ströme etc. entnehmen Sie bitte dem Datenblatt 30237.
7.3.4
Schirmung
Verwenden Sie für Signalleitungen nur Kabel mit einem Kupfergeflechtschirm.
Verbinden Sie den Kabelschirm großflächig mit einem Erdungsbügel. Dazu
montieren Sie den Erdungsbügel so nah wie möglich an der VT-HPC-1-1X und
isolieren den Kabelmantel ringförmig an der passenden Stelle ab. Beachten Sie die
im Datenblatt des Erdungsbügels (z. B. Wago: Sammelschienenbügel Art. Nr. 790-
191, Schirmklemmbügel Art. Nr. 790-116) angegeben Einbauhinweise.

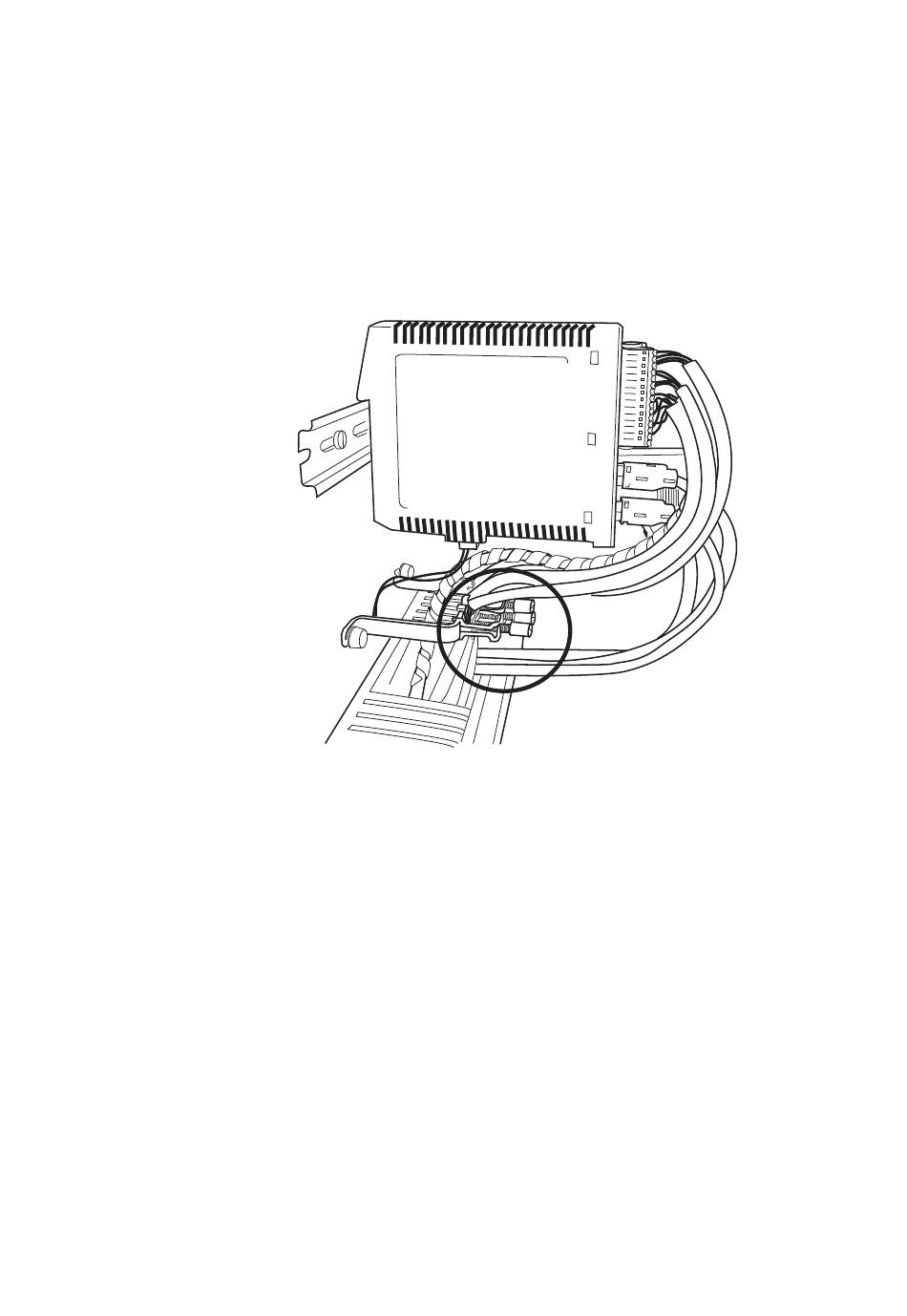

Abb. 2: Schirmung der VT-HPC-1-1X
7.3.5
Verdrahtung allgemeine Hinweise
▶
Achten Sie auf größtmögliche räumliche Trennung von Signal- und Lastleitungen
und verlegen Sie diese nicht parallel.
▶
Führen Sie Signalleitungen nicht durch starke Magnetfelder.
▶
Verlegen Sie Signalleitungen möglichst durchgängig. Falls Zwischenklemmen
erforderlich sind, dann Klemmblock mit Schirmschiene verwenden.
▶
Kabel sollen nur die tatsächlich benötigte Aderanzahl besitzen. Falls nicht
möglich, verbinden Sie nicht verwendete Adern miteinander und legen Sie sie
einseitig im Schaltschrank auf Erde auf.
RD 30237-B/08.2020, VT-HPC-1-1X, Bosch Rexroth AG
Montage
19/36
