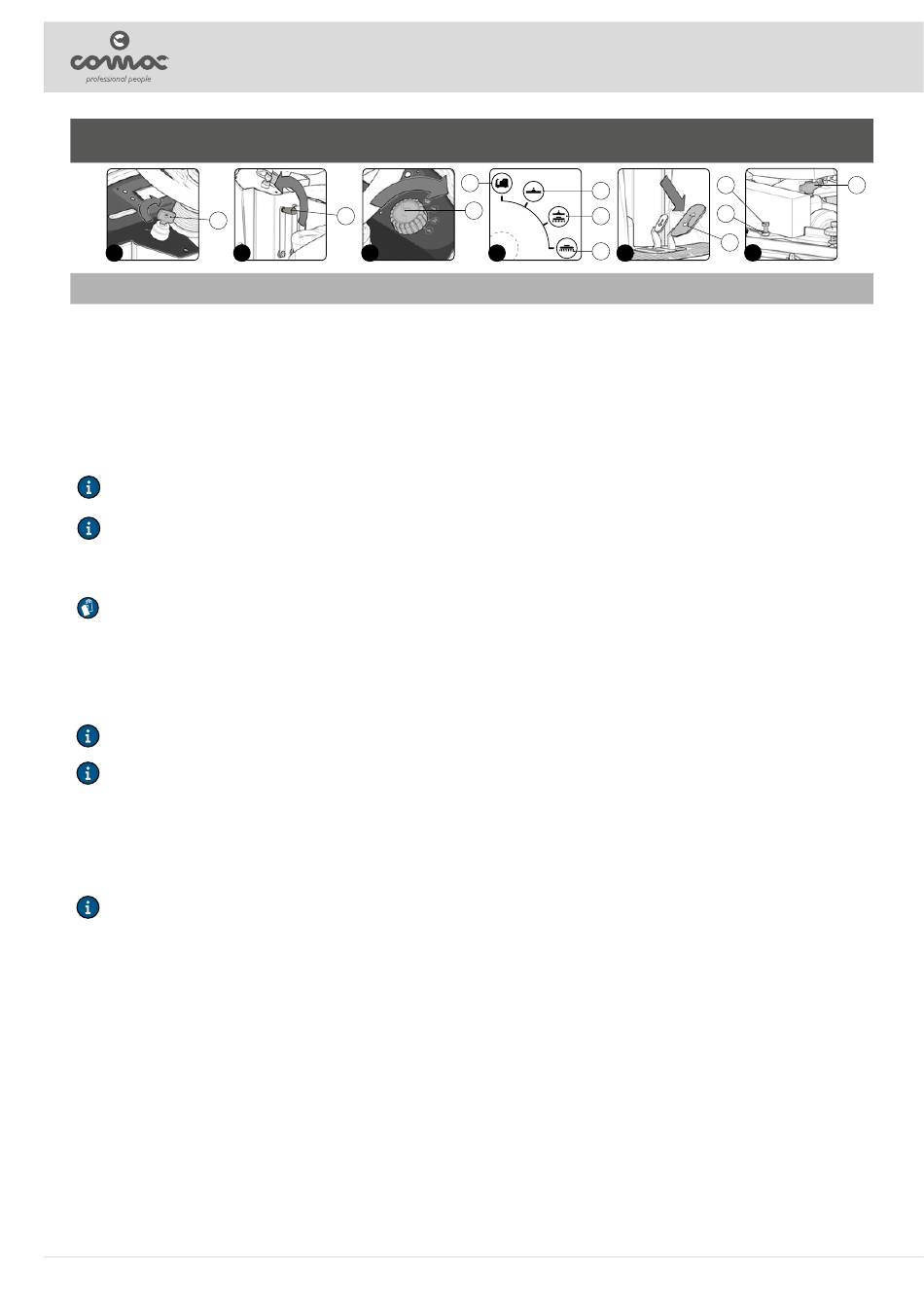

EINSTELLEN DER GUMMIS AM SAUGFUSSGESTELL

Die sorgfältige Einstellung der Gummis am Saugfußgestell garantiert eine bessere Reinigung des Bodens.
Zur Einstellung der Gummis am Saugfußgestell wie folgt vorgehen:
1. Setzen Sie sich auf den Fahrersitz.
2. Stecken Sie den Schlüssel (1) in den Hauptschalter an der Steuerungstafel. Stellen Sie den Hauptschalter auf "I" (Abb.1).
3. Bei den manuellen Maschinenversionen das Saugfußgestell absenken, dazu den im hinteren Teil der Lenksäule vorhandenen Hebel (2)
gegen den Uhrzeigersinn drehen (Abb.2).
4. Bei den automatischen Maschinenversionen das Programm "TROCKNEN" wählen, den Knauf (4) an der Steuerungstafel (Abb.3) bis zur
Ikone (B) drehen (Abb.4).
5. Durch Drücken des Gangpedals (4) (Abb. 6) setzt sich die Maschine in Bewegung.
HINWEIS: Bei den automatischen Versionen beginnt sich erst nachdem das Gangpedal gedrückt wurde das Saugfußgestell in die
Arbeitsstellung abzusenken.
HINWEIS: Erst wenn sich das Saugfußgestell in Arbeitsstellung befindet, beginnt der Saugmotor zu arbeiten.
6. Sobald sich das Saugfußgestell in der Arbeitsstellung befindet, die Maschine in den sicheren Zustand verbringen, siehe Absatz
"VERBRINGEN DER MASCHINE IN DEN SICHERHEITSZUSTAND" auf Seite 15.
ACHTUNG: Es wird empfohlen, die für die durchzuführende Arbeit entsprechende PSA (persönliche Schutzausrüstung) zu tragen.
7. Positionieren Sie sich im hinteren Teil der Maschine.
Höheneinstellung des Saugfußgestells:
8. Die Einstellung der Gummihöhe im Verhältnis zum Boden durchführen, indem die Knäufe gelöst oder angezogen werden (5) (Abb. 7).
HINWEIS: Verringert sich der Abstand zwischen Saugfußgestell und Boden, nähern sich die Gummis im Saugfußgestell dem Boden.
HINWEIS: Die rechte und linke Rändelschraube müssen um die gleiche Anzahl Umdrehungen gedreht werden, damit der Saugfuß parallel
zum Fußboden arbeitet.
Einstellung der Neigung des Saugfußgestells:
9. Lockern Sie die Feststellmutter (6) der Stellschraube für die Neigung des Saugfußes (7) (Abb.7).
10. Stellen Sie die Neigung der Gummis des Saugfußgestell zum Boden ein, drehen Sie dazu die Schraube (7) aus oder ein, bis die Gummis
des Saugfußgestells auf seiner gesamten Länge gleichmäßig um ca. 30° zum Boden nach außen geneigt sind.
HINWEIS: Durch Drehen der Schraube (7) im Uhrzeigersinn erhöht man die Neigung des Saugfußgestells in Richtung des hinteren
Maschinenteils, in die entgegengesetzte Richtung drehen, um das Saugfußgestell in richtung des vorderen Maschinenteils zu drehen.
11. Sobald die Einstellung vorgenommen wurde, ziehen Sie die Feststellmutter (6) der Stellschraube für die Neigung des Saugfußes (7) fest
(Abb.7).

EINSTELLUNGEN

A
3
2
4 5
36
7
B
6
C
4
D
6 7
5
