Installation
4.2.7.4
4-36
8200SHB0898

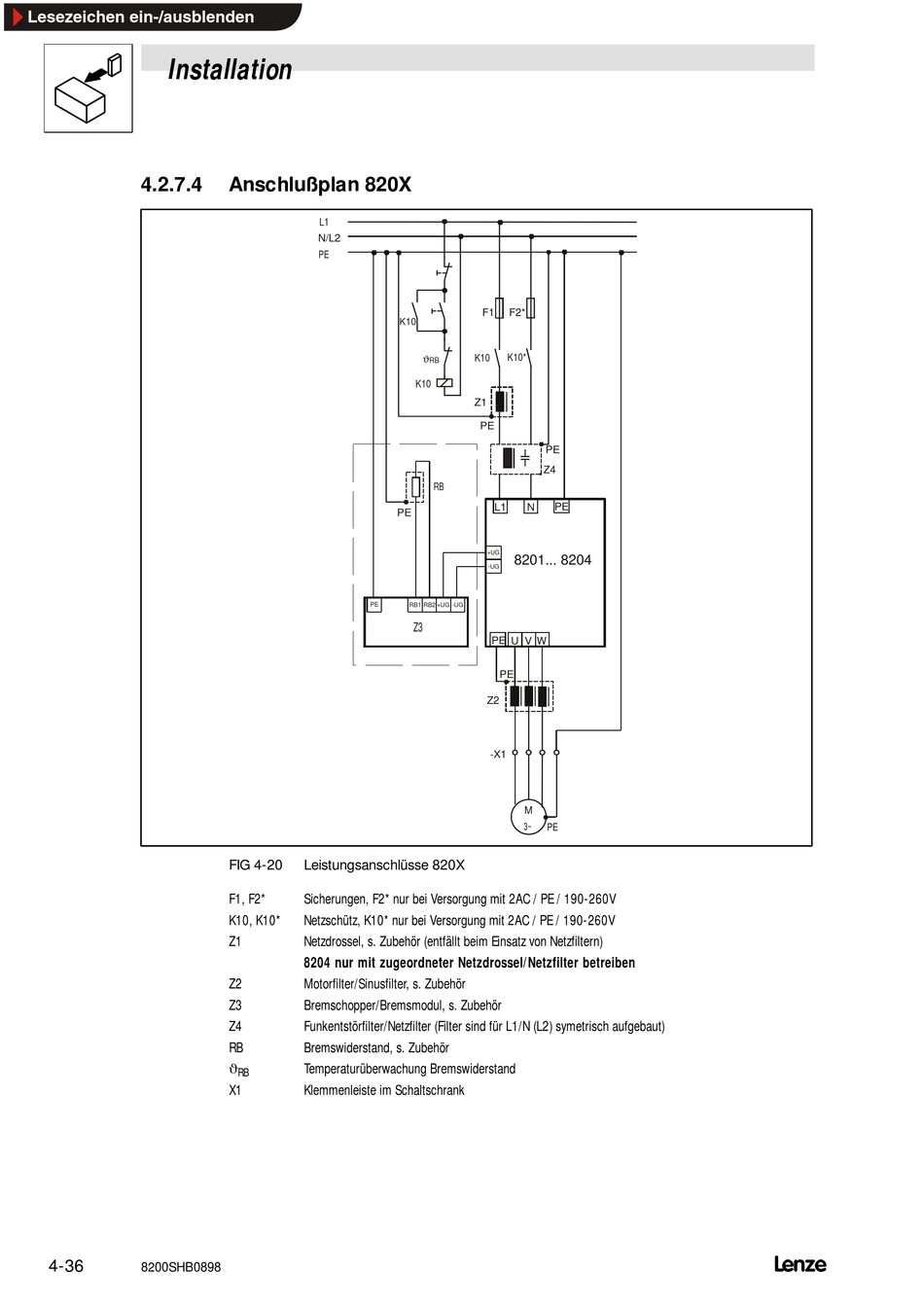

Anschlußplan 820X
L1
N/L2
PE
K10
PE
PE
FIG 4-20 Leistungsanschlüsse 820X
F1, F2* Sicherungen, F2*nur bei Versorgung mit 2AC / PE / 190-260V
K10, K10* Netzschütz, K10*nur bei Versorgung mit 2AC / PE / 190-260V
Z1 Netzdrossel, s. Zubehör (entfällt beim Einsatz von Netzfiltern)
8204 nur mit zugeordneter Netzdrossel/Netzfilter betreiben
Z2 Motorfilter/Sinusfilter, s. Zubehör
Z3 Bremschopper/Bremsmodul, s. Zubehör
Z4 Funkentstörfilter/Netzfilter (Filter sind für L1/N (L2) symetrisch aufgebaut)
RB Bremswiderstand, s. Zubehör
J
Temperaturüberwachung Bremswiderstand
RB
X1 Klemmenleiste im Schaltschrank
F1 F2*
ϑ
K10 K10*
RB
K10
Z1
PE
PE
Z4
RB
PE
L1 N
+UG
8201... 8204
-UG
RB1 RB2 +UG -UG
Z3
PE
U V W
PE
Z 2
-X1
M
3~ PE
