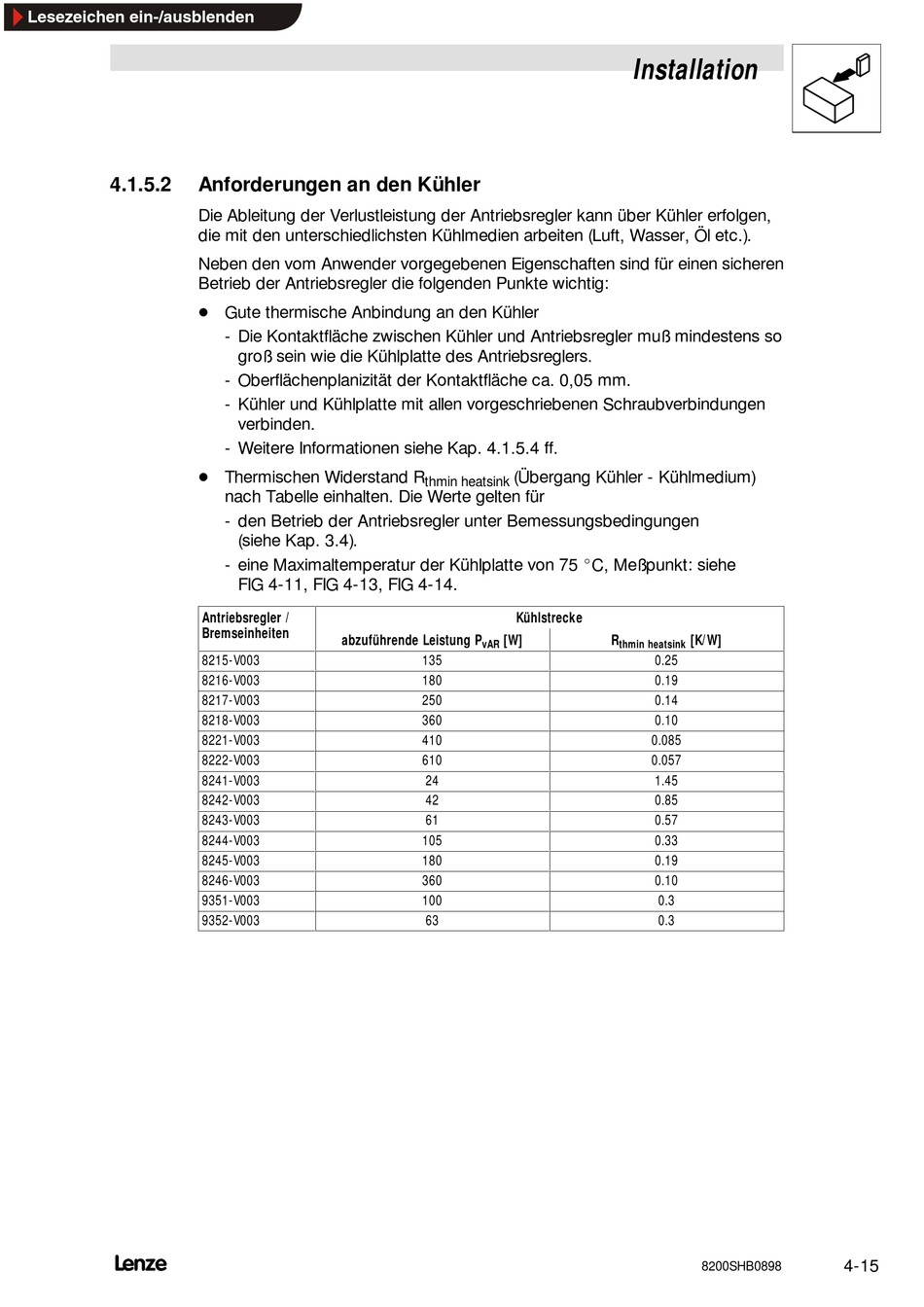

4.1.5.2 Anforderungen an den Kühler
Die Ableitung der Verlustleistung der Antriebsregler kann über Kühler erfolgen,
die mit den unterschiedlichsten Kühlmedien arbeiten (Luft, Wasser, Öl etc.).
Neben den vom Anwender vorgegebenen Eigenschaften sind für einen sicheren
Betrieb der Antriebsregler die folgenden Punkte wichtig:
- Gute thermische Anbindung an den Kühler

- Thermischen Widerstand R

Antriebsregler / Antriebsregler /
Bremseinheiten Bremseinheiten
8215-V003
8216-V003
8217-V003
8218-V003
8221-V003
8222-V003
8241-V003
8242-V003
8243-V003
8244-V003
8245-V003
8246-V003
9351-V003
9352-V003
- Die Kontaktfläche zwischen Kühler und Antriebsregler muß mindestens so
groß sein wie die Kühlplatte des Antriebsreglers.
- Oberflächenplanizität der Kontaktfläche ca. 0,05 mm.
- Kühler und Kühlplatte mit allen vorgeschriebenen Schraubverbindungen
verbinden.
- Weitere Informationen siehe Kap. 4.1.5.4 ff.
nach Tabelle einhalten. Die Werte gelten für
- den Betrieb der Antriebsregler unter Bemessungsbedingungen
(siehe Kap. 3.4).
- eine Maximaltemperatur der Kühlplatte von 75 EC, Meßpunkt: siehe
FIG 4-11, FIG 4-13, FIG 4-14.
abzuführende Leistung P
(Übergang Kühler - Kühlmedium)
thmin heatsink
Kühlstrecke
[W]
vAR
135
180
250
360
410
610
24
42
61
105
180
360
100
63
Installation
R [K/W]
thmin heatsink
0.25
0.19
0.14
0.10
0.085
0.057
1.45
0.85
0.57
0.33
0.19
0.10
0.3
0.3
8200SHB0898
4-15
