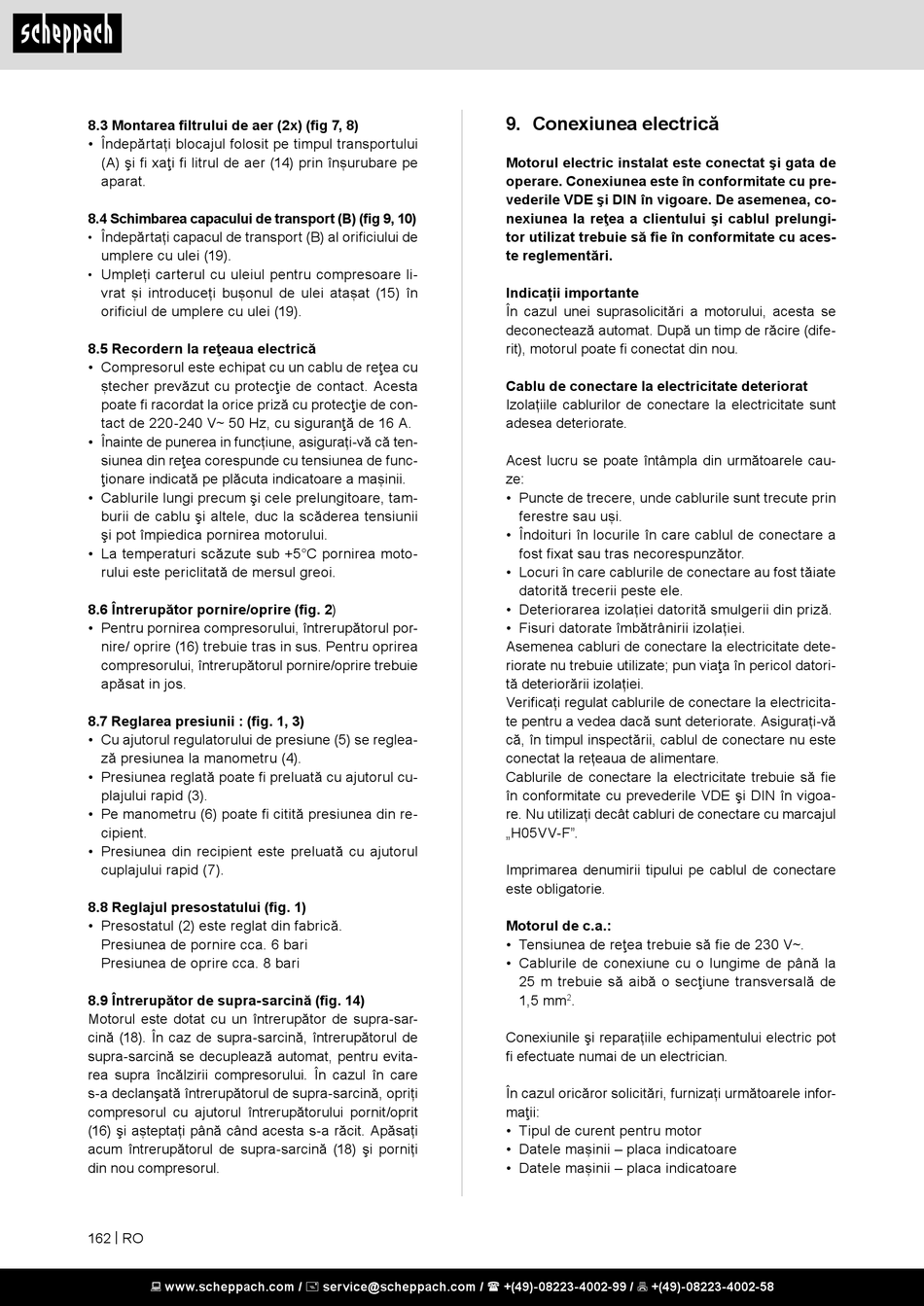

8.3 Montarea filtrului de aer (2x) (fig 7, 8)
• Îndepărtați blocajul folosit pe timpul transportului
(A) şi fi xaţi fi litrul de aer (14) prin înșurubare pe
aparat.
8.4 Schimbarea capacului de transport (B) (fig 9, 10)
• Îndepărtați capacul de transport (B) al orificiului de
umplere cu ulei (19).
Umpleți carterul cu uleiul pentru compresoare li-
•
vrat și introduceți bușonul de ulei atașat (15) în
orificiul de umplere cu ulei (19).
8.5 Recordern la reţeaua electrică
• Compresorul este echipat cu un cablu de reţea cu
ștecher prevăzut cu protecţie de contact. Acesta
poate fi racordat la orice priză cu protecţie de con-
tact de 220-240 V~ 50 Hz, cu siguranţă de 16 A.
• Înainte de punerea in funcțiune, asigurați-vă că ten-
siunea din reţea corespunde cu tensiunea de func-
ţionare indicată pe plăcuta indicatoare a mașinii.
• Cablurile lungi precum şi cele prelungitoare, tam-
burii de cablu şi altele, duc la scăderea tensiunii
şi pot împiedica pornirea motorului.
• La temperaturi scăzute sub +5°C pornirea moto-
rului este periclitată de mersul greoi.
8.6 Întrerupător pornire/oprire (fig. 2)
• Pentru pornirea compresorului, întrerupătorul por-
nire/ oprire (16) trebuie tras in sus. Pentru oprirea
compresorului, întrerupătorul pornire/oprire trebuie
apăsat in jos.
8.7 Reglarea presiunii : (fig. 1, 3)
• Cu ajutorul regulatorului de presiune (5) se reglea-
ză presiunea la manometru (4).
• Presiunea reglată poate fi preluată cu ajutorul cu-
plajului rapid (3).
• Pe manometru (6) poate fi citită presiunea din re-
cipient.
• Presiunea din recipient este preluată cu ajutorul
cuplajului rapid (7).
8.8 Reglajul presostatului (fig. 1)
• Presostatul (2) este reglat din fabrică.
Presiunea de pornire cca. 6 bari
Presiunea de oprire cca. 8 bari
8.9 Întrerupător de supra-sarcină (fig. 14)
Motorul este dotat cu un întrerupător de supra-sar-
cină (18). În caz de supra-sarcină, întrerupătorul de
supra-sarcină se decuplează automat, pentru evita-
rea supra încălzirii compresorului. În cazul în care
s-a declanşată întrerupătorul de supra-sarcină, opriți
compresorul cu ajutorul întrerupătorului pornit/oprit
(16) şi așteptați până când acesta s-a răcit. Apăsați
acum întrerupătorul de supra-sarcină (18) şi porniți
din nou compresorul.
162 | RO
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Conexiunea electrică
Motorul electric instalat este conectat şi gata de
operare. Conexiunea este în conformitate cu pre-
vederile VDE şi DIN în vigoare. De asemenea, co-
nexiunea la reţea a clientului şi cablul prelungi-
tor utilizat trebuie să fie în conformitate cu aces-
te reglementări.
Indicații importante
În cazul unei suprasolicitări a motorului, acesta se
deconectează automat. După un timp de răcire (dife-
rit), motorul poate fi conectat din nou.
Cablu de conectare la electricitate deteriorat
Izolațiile cablurilor de conectare la electricitate sunt
adesea deteriorate.
Acest lucru se poate întâmpla din următoarele cau-
ze:
• Puncte de trecere, unde cablurile sunt trecute prin
ferestre sau uși.
• Îndoituri în locurile în care cablul de conectare a
fost fixat sau tras necorespunzător.
• Locuri în care cablurile de conectare au fost tăiate
datorită trecerii peste ele.
• Deteriorarea izolației datorită smulgerii din priză.
• Fisuri datorate îmbătrânirii izolației.
Asemenea cabluri de conectare la electricitate dete-
riorate nu trebuie utilizate; pun viaţa în pericol datori-
tă deteriorării izolației.
Verificați regulat cablurile de conectare la electricita-
te pentru a vedea dacă sunt deteriorate. Asigurați-vă
că, în timpul inspectării, cablul de conectare nu este
conectat la rețeaua de alimentare.
Cablurile de conectare la electricitate trebuie să fie
în conformitate cu prevederile VDE şi DIN în vigoa-
re. Nu utilizați decât cabluri de conectare cu marcajul
„H05VV-F".
Imprimarea denumirii tipului pe cablul de conectare
este obligatorie.
Motorul de c.a.:
• Tensiunea de reţea trebuie să fie de 230 V~.
• Cablurile de conexiune cu o lungime de până la
25 m trebuie să aibă o secţiune transversală de
1,5 mm .
2
Conexiunile şi reparațiile echipamentului electric pot
fi efectuate numai de un electrician.
În cazul oricăror solicitări, furnizați următoarele infor-
maţii:
• Tipul de curent pentru motor
• Datele mașinii – placa indicatoare
• Datele mașinii – placa indicatoare
