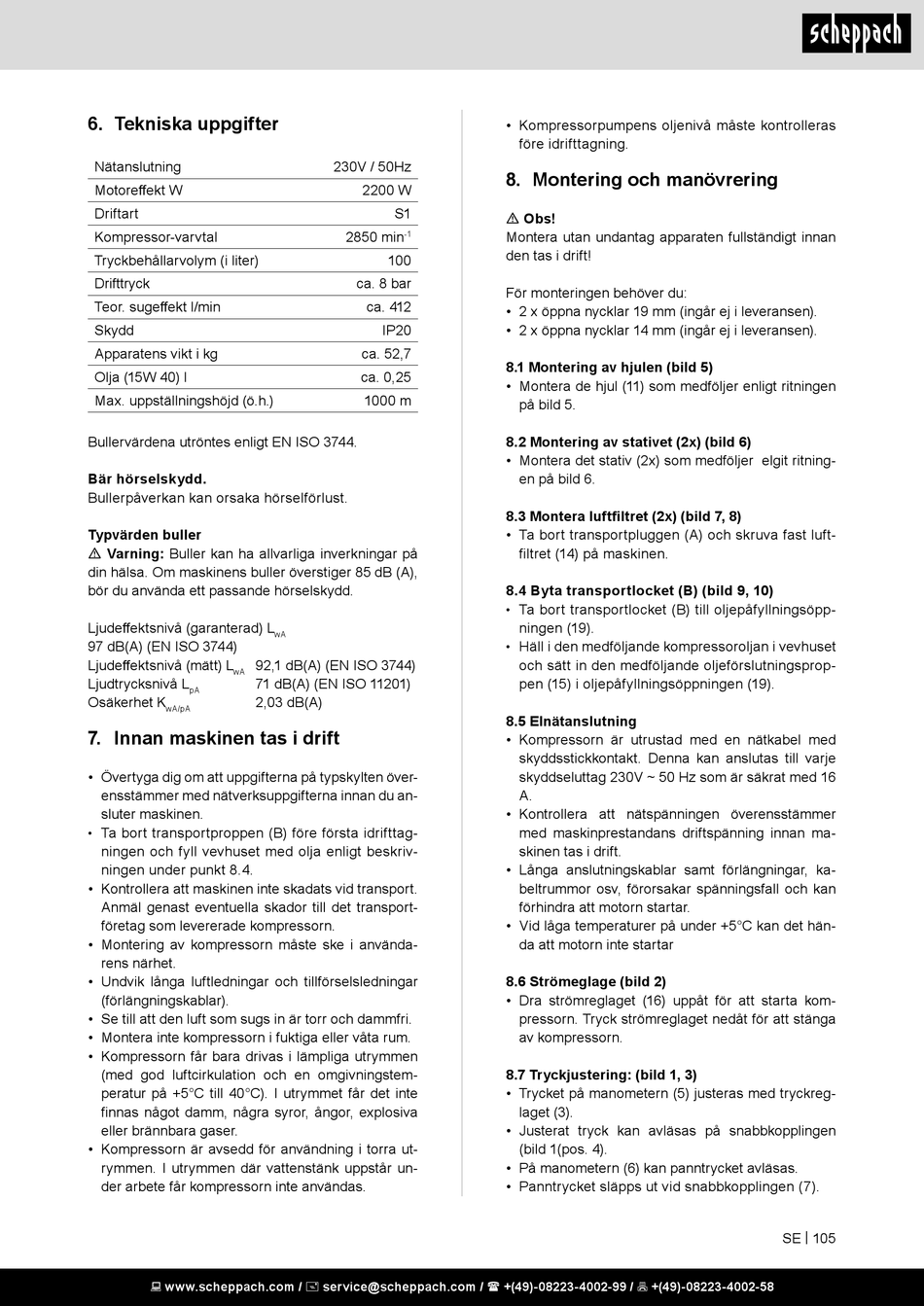

6. Tekniska uppgifter

Nätanslutning
Motoreffekt W
Driftart
Kompressor-varvtal
Tryckbehållarvolym (i liter)
Drifttryck
Teor. sugeffekt l/min
Skydd
Apparatens vikt i kg
Olja (15W 40) l
Max. uppställningshöjd (ö.h.)
Bullervärdena utröntes enligt EN ISO 3744.
Bär hörselskydd.
Bullerpåverkan kan orsaka hörselförlust.
Typvärden buller
m Varning: Buller kan ha allvarliga inverkningar på
din hälsa. Om maskinens buller överstiger 85 dB (A),
bör du använda ett passande hörselskydd.
Ljudeffektsnivå (garanterad) L
97 dB(A) (EN ISO 3744)
Ljudeffektsnivå (mätt) L 92,1 dB(A) (EN ISO 3744)
wA
Ljudtrycksnivå L 71 dB(A) (EN ISO 11201)
pA
Osäkerhet K 2,03 dB(A)
wA/pA

7. Innan maskinen tas i drift

• Övertyga dig om att uppgifterna på typskylten över-
ensstämmer med nätverksuppgifterna innan du an-
sluter maskinen.
Ta bort transportproppen (B) före första idrifttag-
•
ningen och fyll vevhuset med olja enligt beskriv-
ningen under punkt 8.4.
• Kontrollera att maskinen inte skadats vid transport.
Anmäl genast eventuella skador till det transport-
företag som levererade kompressorn.
• Montering av kompressorn måste ske i använda-
rens närhet.
• Undvik långa luftledningar och tillförselsledningar
(förlängningskablar).
• Se till att den luft som sugs in är torr och dammfri.
• Montera inte kompressorn i fuktiga eller våta rum.
• Kompressorn får bara drivas i lämpliga utrymmen
(med god luftcirkulation och en omgivningstem-
peratur på +5°C till 40°C). I utrymmet får det inte
finnas något damm, några syror, ångor, explosiva
eller brännbara gaser.
• Kompressorn är avsedd för användning i torra ut-
rymmen. I utrymmen där vattenstänk uppstår un-
der arbete får kompressorn inte användas.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230V / 50Hz
2200 W
S1
2850 min
-1
100
ca. 8 bar
ca. 412
IP20
ca. 52,7
ca. 0,25
1000 m
wA
• Kompressorpumpens oljenivå måste kontrolleras
före idrifttagning.
8. Montering och manövrering
m Obs!
Montera utan undantag apparaten fullständigt innan
den tas i drift!
För monteringen behöver du:
• 2 x öppna nycklar 19 mm (ingår ej i leveransen).
• 2 x öppna nycklar 14 mm (ingår ej i leveransen).
8.1 Montering av hjulen (bild 5)
• Montera de hjul (11) som medföljer enligt ritningen
på bild 5.
8.2 Montering av stativet (2x) (bild 6)
• Montera det stativ (2x) som medföljer elgit ritning-
en på bild 6.
8.3 Montera luftfiltret (2x) (bild 7, 8)
• Ta bort transportpluggen (A) och skruva fast luft-
filtret (14) på maskinen.
8.4 Byta transportlocket (B) (bild 9, 10)
• Ta bort transportlocket (B) till oljepåfyllningsöpp-
ningen (19).
Häll i den medföljande kompressoroljan i vevhuset
•
och sätt in den medföljande oljeförslutningsprop-
pen (15) i oljepåfyllningsöppningen (19).
8.5 Elnätanslutning
• Kompressorn är utrustad med en nätkabel med
skyddsstickkontakt. Denna kan anslutas till varje
skyddseluttag 230V ~ 50 Hz som är säkrat med 16
A.
• Kontrollera att nätspänningen överensstämmer
med maskinprestandans driftspänning innan ma-
skinen tas i drift.
• Långa anslutningskablar samt förlängningar, ka-
beltrummor osv, förorsakar spänningsfall och kan
förhindra att motorn startar.
• Vid låga temperaturer på under +5°C kan det hän-
da att motorn inte startar
8.6 Strömeglage (bild 2)
• Dra strömreglaget (16) uppåt för att starta kom-
pressorn. Tryck strömreglaget nedåt för att stänga
av kompressorn.
8.7 Tryckjustering: (bild 1, 3)
• Trycket på manometern (5) justeras med tryckreg-
laget (3).
• Justerat tryck kan avläsas på snabbkopplingen
(bild 1(pos. 4).
• På manometern (6) kan panntrycket avläsas.
• Panntrycket släpps ut vid snabbkopplingen (7).
SE | 105
