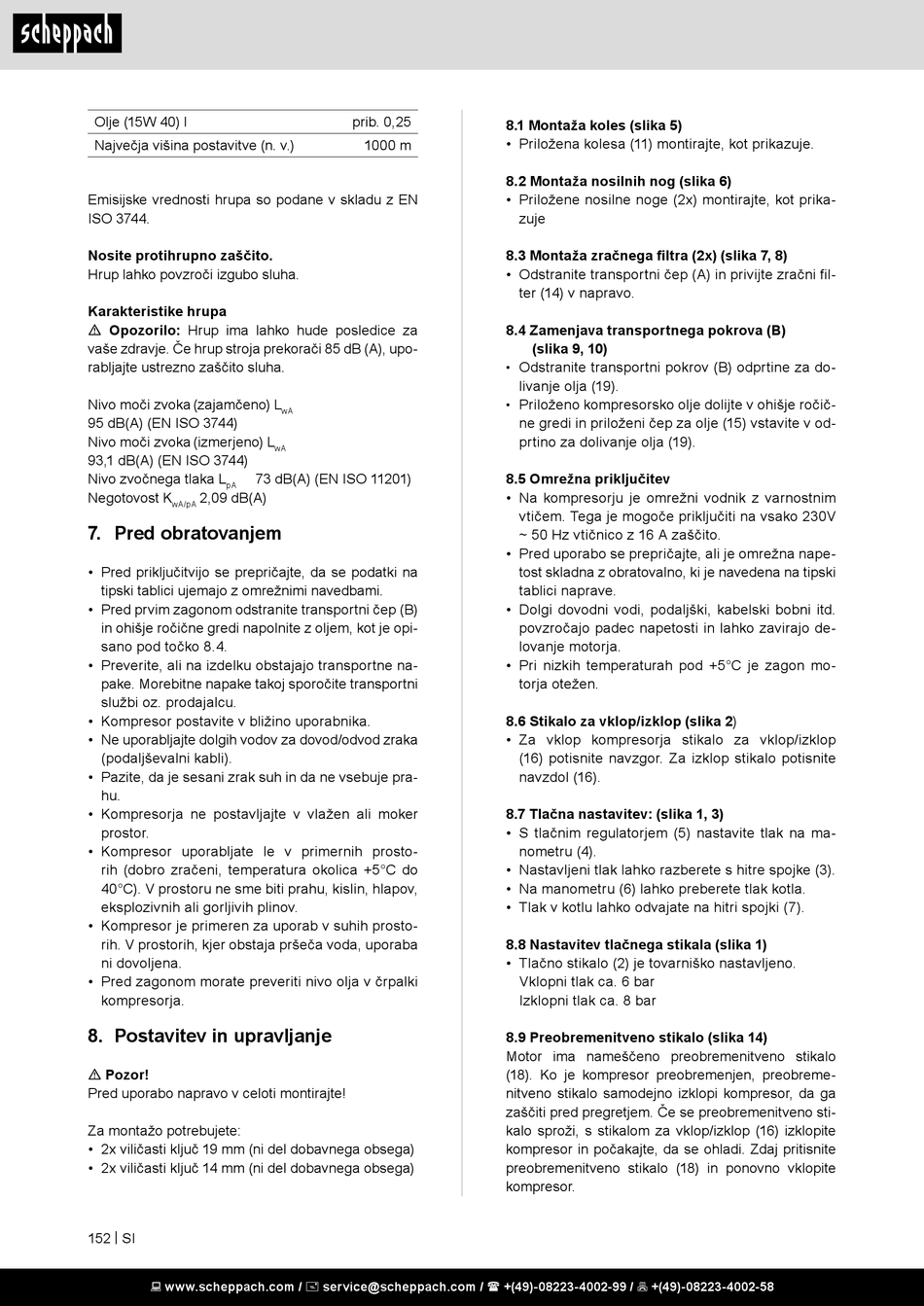

Olje (15W 40) l
Največja višina postavitve (n. v.)
Emisijske vrednosti hrupa so podane v skladu z EN
ISO 3744.
Nosite protihrupno zaščito.
Hrup lahko povzroči izgubo sluha.
Karakteristike hrupa
m Opozorilo: Hrup ima lahko hude posledice za
vaše zdravje. Če hrup stroja prekorači 85 dB (A), upo-
rabljajte ustrezno zaščito sluha.
Nivo moči zvoka (zajamčeno) L
95 dB(A) (EN ISO 3744)
Nivo moči zvoka (izmerjeno) L
93,1 dB(A) (EN ISO 3744)
Nivo zvočnega tlaka L 73 dB(A) (EN ISO 11201)
pA
Negotovost K 2,09 dB(A)
wA/pA

7. Pred obratovanjem

• Pred priključitvijo se prepričajte, da se podatki na
tipski tablici ujemajo z omrežnimi navedbami.
• Pred prvim zagonom odstranite transportni čep (B)
in ohišje ročične gredi napolnite z oljem, kot je opi-
sano pod točko 8.4.
• Preverite, ali na izdelku obstajajo transportne na-
pake. Morebitne napake takoj sporočite transportni
službi oz. prodajalcu.
• Kompresor postavite v bližino uporabnika.
• Ne uporabljajte dolgih vodov za dovod/odvod zraka
(podaljševalni kabli).
• Pazite, da je sesani zrak suh in da ne vsebuje pra-
hu.
• Kompresorja ne postavljajte v vlažen ali moker
prostor.
• Kompresor uporabljate le v primernih prosto-
rih (dobro zračeni, temperatura okolica +5°C do
40°C). V prostoru ne sme biti prahu, kislin, hlapov,
eksplozivnih ali gorljivih plinov.
• Kompresor je primeren za uporab v suhih prosto-
rih. V prostorih, kjer obstaja pršeča voda, uporaba
ni dovoljena.
• Pred zagonom morate preveriti nivo olja v črpalki
kompresorja.

8. Postavitev in upravljanje

m Pozor!
Pred uporabo napravo v celoti montirajte!
Za montažo potrebujete:
• 2x viličasti ključ 19 mm (ni del dobavnega obsega)
• 2x viličasti ključ 14 mm (ni del dobavnega obsega)
152 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
prib. 0,25
1000 m
wA
wA
8.1 Montaža koles (slika 5)
• Priložena kolesa (11) montirajte, kot prikazuje.
8.2 Montaža nosilnih nog (slika 6)
• Priložene nosilne noge (2x) montirajte, kot prika-
zuje
8.3 Montaža zračnega filtra (2x) (slika 7, 8)
• Odstranite transportni čep (A) in privijte zračni fil-
ter (14) v napravo.
8.4 Zamenjava transportnega pokrova (B)
(slika 9, 10)
• Odstranite transportni pokrov (B) odprtine za do-
livanje olja (19).
Priloženo kompresorsko olje dolijte v ohišje ročič-
•
ne gredi in priloženi čep za olje (15) vstavite v od-
prtino za dolivanje olja (19).
8.5 Omrežna priključitev
• Na kompresorju je omrežni vodnik z varnostnim
vtičem. Tega je mogoče priključiti na vsako 230V
~ 50 Hz vtičnico z 16 A zaščito.
• Pred uporabo se prepričajte, ali je omrežna nape-
tost skladna z obratovalno, ki je navedena na tipski
tablici naprave.
• Dolgi dovodni vodi, podaljški, kabelski bobni itd.
povzročajo padec napetosti in lahko zavirajo de-
lovanje motorja.
• Pri nizkih temperaturah pod +5°C je zagon mo-
torja otežen.
8.6 Stikalo za vklop/izklop (slika 2)
• Za vklop kompresorja stikalo za vklop/izklop
(16) potisnite navzgor. Za izklop stikalo potisnite
navzdol (16).
8.7 Tlačna nastavitev: (slika 1, 3)
• S tlačnim regulatorjem (5) nastavite tlak na ma-
nometru (4).
• Nastavljeni tlak lahko razberete s hitre spojke (3).
• Na manometru (6) lahko preberete tlak kotla.
• Tlak v kotlu lahko odvajate na hitri spojki (7).
8.8 Nastavitev tlačnega stikala (slika 1)
• Tlačno stikalo (2) je tovarniško nastavljeno.
Vklopni tlak ca. 6 bar
Izklopni tlak ca. 8 bar
8.9 Preobremenitveno stikalo (slika 14)
Motor ima nameščeno preobremenitveno stikalo
(18). Ko je kompresor preobremenjen, preobreme-
nitveno stikalo samodejno izklopi kompresor, da ga
zaščiti pred pregretjem. Če se preobremenitveno sti-
kalo sproži, s stikalom za vklop/izklop (16) izklopite
kompresor in počakajte, da se ohladi. Zdaj pritisnite
preobremenitveno stikalo (18) in ponovno vklopite
kompresor.
