2.3.1. Montagevorbereitung

2.3.2. Anbringen des Gehäuseunterteils mit Halterung
Montieren Sie nun zunächst das Gehäuseunterteil mit der integrierten Halterung für
die Wand- oder Mastmontage.
Wandmontage
Verwenden Sie Befestigungsmaterial (Dübel, Schrauben), dass für den Untergrund ge-
eignet ist.
Langlöcher
Sensor Vari KNX 3L • Stand: 03.05.2016 • Technische Änderungen und Irrtümer vorbehalten.
7 Installation und Inbetriebnahme

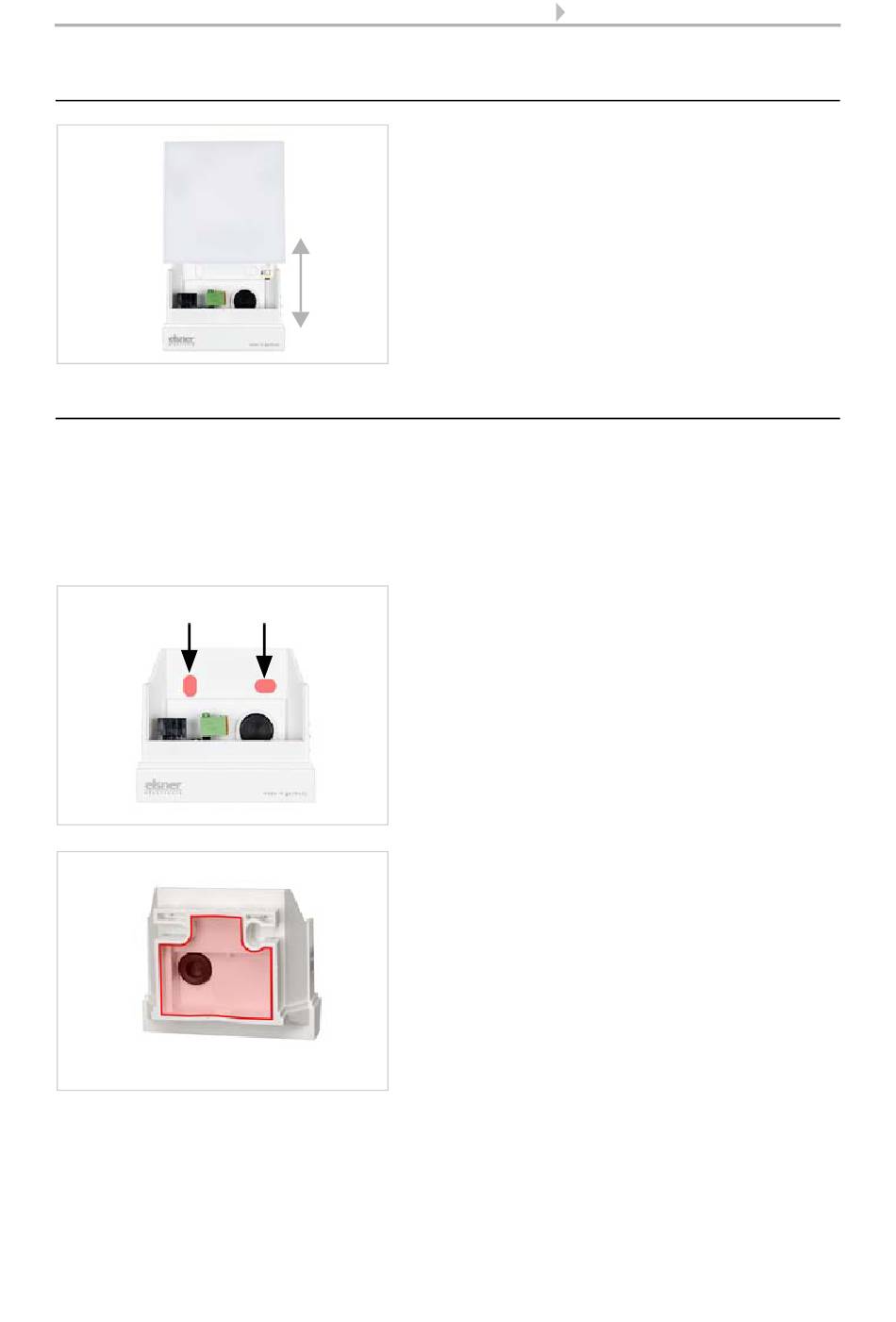

Abb. 5
Haube und Gehäuseunterteil sind aufeinan-
der gesteckt. Ziehen Sie die beiden Teile ge-
rade auseinander.
Abb. 6
Das Gerät wird mit zwei Schrauben montiert.
Brechen Sie die beiden Langlöcher im Gehäu-
se aus.
Abb. 7 a+b
a) Wenn das Anschlusskabel verdeckt ins-
talliert werden soll, muss das Kabel im
Bereich der Gehäuserückseite aus der
Wand kommen (markierter Bereich).
