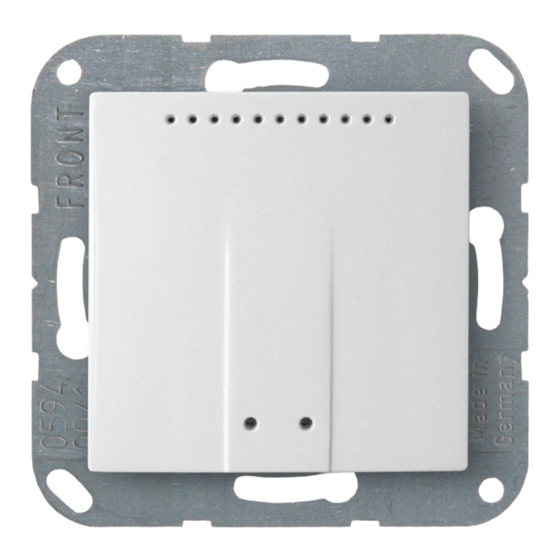

KNX AQS/TH-UP basic
Innenraum-Kombisensor
Technische Daten und Installationshinweise
Artikelnummern 70234 (Weiß), 70235 (Aluminiumfarben), 70236 (Anthrazit), 70237 (Edelstahlfarben)
D
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Sohlengrund 16
D - 75395 Ostelsheim
Deutschland
Tel. +49 (0) 70 33 / 30 945-0
Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de
info@elsner-elektronik.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für elsner elektronik KNX AQS/TH-UP basic

  • Seite 1 KNX AQS/TH-UP basic Innenraum-Kombisensor Technische Daten und Installationshinweise Artikelnummern 70234 (Weiß), 70235 (Aluminiumfarben), 70236 (Anthrazit), 70237 (Edelstahlfarben) Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 D - 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de...
  • Seite 2 Integrierte PI-Regler steuern eine Lüftung (nach CO -Konzentration und Luftfeuchtig- keit) und eine Heizung/Kühlung (nach Temperatur). Der KNX AQS/TH-UP basic kann eine Warnung an den Bus ausgeben, sobald das Behaglichkeitsfeld (nach DIN 1946) verlassen wird. Das Gehäuse wird mit einem Rahmen der im Gebäude verwendeten Schalterreihe er- gänzt und passt sich so nahtlos in die Innenausstattung ein.
  • Seite 3: Technische Daten

    Genauigkeit* ± 50 ppm ± 3% des Messwertes Temperatur-Messbereich -30…+60°C Temperatur Auflösung 0,1°C Temperatur Genauigkeit* ± 0,9°C bei 25°C Feuchtigkeits-Messbereich 0…100% Feuchtigkeit Auflösung 0,1% Sensor KNX AQS/TH-UP basic • ab Software 3.1 Stand: 04.07.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 4: Genauigkeit Der Messung

    Installation und Inbetriebnahme 2.1. Hinweise zur Installation Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden. Sensor KNX AQS/TH-UP basic • ab Software 3.1 Stand: 04.07.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 5 Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. 2.2. Montageort Der Sensor KNX AQS/TH-UP basic wird unter Putz in einer Gerätedose (Ø 60 mm, 42 mm tief) installiert. Nur in trockenen Innenräumen installieren und betreiben.
  • Seite 6: Aufbau Des Sensors

    Abb. 2 KNX-Klemme BUS +/- Kabellänge ca. 110 mm Rasten Lochabstand ca. 43 mm Steckplatz CO -Sensoreinheit Membran-Durchmesser ca. 18 mm Stecker CO -Sensoreinheit -Sensoreinheit Sensor KNX AQS/TH-UP basic • ab Software 3.1 Stand: 04.07.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 7: Montage Des Sensors

    Nach dem Anlegen der Busspannung befindet sich das Gerät einige Sekunden lang in der Initialisierungsphase. In dieser Zeit kann keine Information über den Bus empfan- gen werden. Sensor KNX AQS/TH-UP basic • ab Software 3.1 Stand: 04.07.2014 • Technische Änderungen und Irrtümer vorbehalten.
