D

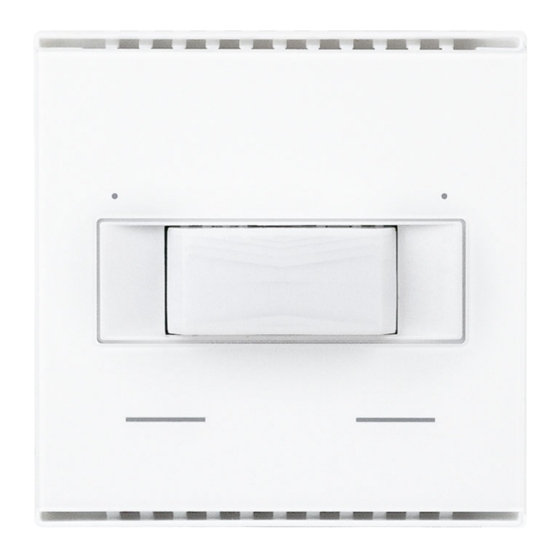

KNX T-L-Pr-UP Touch CH
Präsenz-, Helligkeits- und
Temperatursensor
Artikelnummer 70851 (Reinweiß)
Installation und Einstellung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik KNX T-L-Pr-UP Touch CH

Inhaltszusammenfassung für elsner elektronik KNX T-L-Pr-UP Touch CH

  • Seite 1 KNX T-L-Pr-UP Touch CH Präsenz-, Helligkeits- und Temperatursensor Artikelnummer 70851 (Reinweiß) Installation und Einstellung...

  • Seite 3: Inhaltsverzeichnis

    5.9.2. Verknüpfungseingänge der UND Logik ............ 31 5.9.3. Verknüpfungseingänge der ODER Logik ..........32 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Sensor KNX T-L-Pr-UP Touch CH • ab Applikation 1.0 Version: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 4: Zeichenerklärungen Für Dieses Handbuch

    Zeichenerklärungen Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden. Dieses Handbuch unterliegt Änderungen und wird an neuere Software-Versionen ange- passt. Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis.

  • Seite 5: Beschreibung

    Installations-Standard • Einlasskasten 1.1. Technische Daten Gehäuse ABS Kunststoff Farben • ähnlich RAL 9010 Reinweiß • auf Anfrage: ähnlich RAL 9005 Tiefschwarz Montage Einbau in Einlasskasten Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 6: Genauigkeit Der Messung

    ETS korrigiert werden, um die angegebene Genauigkeit des Sensors zu erreichen (Offset). Bei der Temperaturmessung wird die Eigenerwärmung des Gerätes durch die Elekt- ronik berücksichtigt. Sie wird von der Software kompensiert. Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Installation Und Inbetriebnahme

    Nur in trockenen Innenräumen installieren und betreiben. Betauung vermeiden. Achten Sie bei der Wahl des Montageorts bitte darauf, dass die Messergebnisse mög- lichst wenig von äußeren Einflüssen verfälscht werden. Mögliche Störquellen sind: Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Erfassungsbereich Des Bewegungsmelders

    Erfassungswinkel: horizontal ca. 150°, vertikal ca. 35° Reichweite: ca. 5 m Größe des Erfassungsbereichs Abb. 1 horizontal (von oben gesehen) 150° Wand Abb. 2 vertikal (von der Seite gesehen) 35° Wand Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 9: Aufbau Des Geräts

    Montieren Sie zunächst den winddichten Einlasskasten mit Zuleitung. Dichten Sie auch die Zuleitungsrohre ab, um Zugluft zu vermeiden. Drehen Sie die Schrauben ein Stück weit in die Montageaufnahme. Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Hinweise Zur Montage Und Inbetriebnahme

    Bewegungs- und Helligkeitssensor und Belüftungsschlitze dürfen nicht verschmutzt oder abgedeckt sein. In der Regel ist es ausreichend, das Gerät bei Bedarf mit einem weichen, trockenen Tuch abzuwischen. Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 11: Übertragungsprotokoll

    Beweg.sensor: Master 1: Hellig- Eingang / LSKÜ [9.4] DPT_Value_Lux 2 Bytes keit Grenzwert Ein Ausgang Beweg.sensor: Master 1: Hellig- Eingang / LSKÜ [9.4] DPT_Value_Lux 2 Bytes keit Hysterese Ausgang Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 12 Temperatursensor: Messwert Eingang -SKÜ [9.1] DPT_Value_Temp 2 Bytes Extern Temperatursensor: Messwert Ausgang L-KÜ [9.1] DPT_Value_Temp 2 Bytes Temperatursensor: Messwert Ausgang L-KÜ [9.1] DPT_Value_Temp 2 Bytes Gesamt Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 13 [1.2] DPT_Bool 1 Bit gang UND Logik 1: 8 Bit Ausgang A Ausgang L-KÜ 1 Byte UND Logik 1: 8 Bit Ausgang B Ausgang L-KÜ 1 Byte Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 14 ODER Logik 2: 8 Bit Ausgang A Ausgang L-KÜ 1 Byte ODER Logik 2: 8 Bit Ausgang B Ausgang L-KÜ 1 Byte ODER Logik 2: Sperre Eingang -SK- [1.1] DPT_Switch 1 Bit Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 15: Einstellung Der Parameter

    5 s ... 2 h (wenn zyklisch gesendet wird) Der Helligkeitsmesswert kann korrigiert werden, um einen eher dunklen oder sehr hellen Montageort des Sensors auszugleichen. Messwertkorrektur verwenden Nein • Ja Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 16: Helligkeit Grenzwert

    • nach Spannungswiederkehr und Programmierung erhalten bleiben Wählen Sie, ob der Grenzwert per Parameter oder über ein Kommunikationsobjekt vor- gegeben werden soll. Grenzwertvorgabe per Parameter • Kommunikationsobjekte Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 17: Schaltausgang

    • bei Änderung und zyklisch • bei Änderung auf 1 und zyklisch • bei Änderung auf 0 und zyklisch Zyklus 5 s ... 2 h (wenn zyklisch gesendet wird) Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 18: Sperre

    Wenn das Testobjekt verwendet wird: Freigabeobjektauswertung • bei Wert 1: freigeben | bei Wert 0: sperren • bei Wert 0: freigeben | bei Wert 1: sperren Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 19 Stellen Sie Objektart und -wert für den Zyklusrest-Eingang des Slave gleich ein, wie den Slave-Zyklusreset-Ausgang des Masters. Zyklusreset Objektart • 1 Bit • 1 Byte (0%...100%) Zyklusreset bei Wert 0 • 1 bzw. 0...100; 1 Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 20: Master 1/2

    Ausschaltgrenzwerten aktivieren Sie bei Bedarf die Objekte für die Einstellung der Grenzwerte. Geben Sie dann den Ein- und den Ausschaltwert (Helligkeitsbereich) vor. Der Einschaltwert ist der Wert, unterhalb dem der Raum bei Bewegung beleuchtet wer- Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 21 Einstellungen für alle Arten der Bewegungserkennung: Die folgenden Einstellungen können unabhängig von der Art der Bewegungserken- nung getroffen werden, also für Bewegungserkennung „immer“ und „helligkeitsab- hängig“. Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 22 • bei Änderung auf Bewegung und zyklisch • bei Änderung auf keine Bewegung und zyklisch Zyklus 1s • 5 s • ... 2 h (wenn zyklisch gesendet wird) Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 23: Kommunikation Zwischen Master Und Slave Abstimmen

    Slave noch eine Bewegung erkennt. Zyklusreset des Slave Der Zyklusreset des Slave wird benötigt, wenn eine Master-Ausschalt-Aktion durch das Objekt „Master: Zentral Aus“ ausgelöst wurde. Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 24: Temperatur Messwert

    (wenn zyklisch gesendet wird) Der minimale und maximale Messwert kann gespeichert und auf den Bus gesendet werden. Mit den Objekten „Reset Temperatur Min/Maximalwert“ können die Werte auf Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 25: Taster

    Sendezyklus (wenn zyklisch gesendet wird) 5 s • ... • 1 min • ... • 2 h Taster als Umschalter Zusatzfunktion für langen Tastendruck ver- Nein • Ja wenden Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 26 0 ... 50; 10 Standard invertiert: Verhalten bei Tasterbetätigung (Aufwärts): lang = Stopp/Schritt | kurz = Aufwärts Verhalten bei Tasterbetätigung (Abwärts): kurz = Stopp/Schritt | lang = Abwärts Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 27 Zeit 1 gehalten Aufwärts | Abwärts | Aufwärts/Abwärts zwischen Zeit 1 und 1 + 2 losgelassen Stopp nach Zeit 1 + 2 losgelassen kein Stopp mehr Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 28 Zeit 1 (in 0,1 s) 0 ... 50; 4 Zeit 2 (in 0,1 s) 0 ... 50; 20 Totmannschaltung: Taster drücken Einfahr- | Ausfahr- | Einfahr/Ausfahr-Befehl Taster loslassen Stopp-Befehl Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 29 Taster als Dimmer Befehl • heller • dunkler • heller/dunkler Zeit zwischen Schalten und Dimmen 0 ... 50; 5 (in 0,1 s) Wiederholung des Dimmbefehls Nein • Ja Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 30: Leds

    • blinkt wenn Bewegung Testobjekt = 1 • blinkt wenn Bewegung Testobjekt = 0 5.9. Logik Das Gerät stellt 8 Logikeingänge, 2 UND- und 2 ODER-Logikgatter zur Verfügung. Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 31: Und Logik

    Logik = 1 Ausgangswert 1 • 0 wenn Logik = 0 Ausgangswert 1 • 0 wenn Sperre aktiv Ausgangswert wenn 1 • 0 Überwachungszeitraum überschritten Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 32: Sperrung

    • Bei Wert 0: sperren | Bei Wert 1: freigeben Sperrobjektwert vor 1. Kommunikation 0 • 1 Ausgangsverhalten • kein Telegramm senden beim Sperren • Sperrwert senden [siehe oben, Ausgangswert wenn Sperre aktiv] Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 33: Überwachung

    Logikeingang 8 invertiert Temperatursensor Störung EIN Temperatursensor Störung AUS Bewegungsmelder Testausgang Bewegungsmelder Testausgang invertiert Bewegungsmelder Slaveausgang Bewegungsmelder Slaveausgang invertiert Bewegungsmelder Master 1 Ausgang Bewegungsmelder Master 1 Ausgang invertiert Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 34: Verknüpfungseingänge Der Oder Logik

    ODER Logik die folgenden Eingänge zur Verfügung: Schaltausgang UND Logik 1 Schaltausgang UND Logik 1 invertiert Schaltausgang UND Logik 2 Schaltausgang UND Logik 2 invertiert Sensor KNX T-L-Pr-UP Touch CH • Stand: 01.08.2019 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 36 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de Technischer Service: +49 (0) 70 33 / 30 945-250...
