D

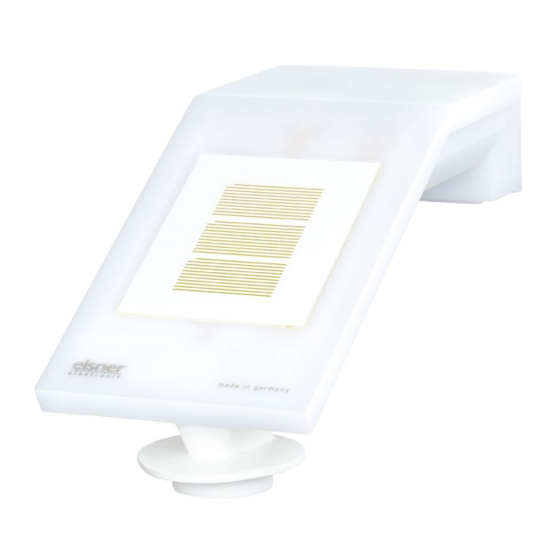

KNX W sl
Windsensor
Artikelnummer 70158
Installation und Einstellung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik KNX W sl

Inhaltszusammenfassung für elsner elektronik KNX W sl

  • Seite 1 KNX W sl Windsensor Artikelnummer 70158 Installation und Einstellung...

  • Seite 3: Inhaltsverzeichnis

    6.5.2. Verknüpfungseingänge der UND Logik ............ 24 6.5.3. Verknüpfungseingänge der ODER Logik ..........25 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Windsensor KNX W sl • ab Softwareversion 1.00, ETS-Programmversion 1.1 Stand: 19.08.2021 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 4: Zeichenerklärungen Für Dieses Handbuch

    Zeichenerklärungen Dieses Handbuch unterliegt Änderungen und wird an neuere Software-Versionen ange- passt. Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist.

  • Seite 5: Sicherheits- Und Gebrauchshinweise

    Über UND-Logik-Gatter und ODER-Logik-Gatter lassen sich die Zustände verknüpfen. Multifunktions-Module verändern Eingangsdaten bei Bedarf durch Berechnungen, Abfrage einer Bedingung oder Wandlung des Datenpunkttyps. Im kompakten Gehäuse des KNX W sl sind Sensorik, Auswerteelektronik und die Elek- tronik der Bus-Ankopplung untergebracht. Funktionen: •...

  • Seite 6: Installation Und Inbetriebnahme

    Abb. 1 Das Gerät muss unterhalb, seitlich und fron- tal mindestens 60 cm Abstand zu anderen Elementen (Baukörper, Konstruktionsteile usw.) haben. 60 cm Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Position Des Sensors

    Wand oder die Box. Abb. 3 Das Gerät muss in der Querrichtung horizon- Horizontale tal (waagerecht) montiert sein. 3.2. Position des Sensors Abb. 4 Windmess-Element Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Montage Des Sensors

    Mast Führen Sie die Schelle durch die Aussparung in der Halterung. Ziehen Sie die Schelle am Mast fest. Achten Sie darauf, dass die Pfeile nach oben weisen. Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 9: Gerät Anbringen Und Anschließen

    Gelb Schwarz Weiß Unterseite Abb. 8 Oberseite Entfernen Sie nach der Montage den Schutzauf- kleber am Windsensor und den Hinweisaufkle- ber „Abstand“ an der Oberseite des Deckels. Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Hinweise Zur Montage Und Inbetriebnahme

    15 mm versenkt. Verwenden Sie einen dünnen Gegenstand, um den Taster zu er- reichen, z. B. einen Draht 1,5 mm². Unterseite Oberseite Abb. 9 Programmier-LED (unter dem semitransparenten Deckel) Programmier-Taster zum Einlernen des Geräts Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 11: Übertragungsprotokoll

    [7.5] DPT_TimePeriod- 2 Bytes auf 0 Wind Grenzwert 2: Schaltausgang Ausgang L-KÜ [1.1] DPT_Switch 1 Bit Wind Grenzwert 2: Schaltausgang Eingang -SK- [1.1] DPT_Switch 1 Bit Sperre Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 12 1160 Berechner 3: Ausgang A1 Ausgang L-KÜ 4 Bytes 1161 Berechner 3: Ausgang A2 Ausgang L-KÜ 4 Bytes 1162 Berechner 3: Bedingungstext Ausgang L-KÜ [16.0] DPT_String_AS- Bytes Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 13 1199 Berechner 8: Eingang E3 Eingang LSKÜ 4 Bytes 1200 Berechner 8: Ausgang A1 Ausgang L-KÜ 4 Bytes 1201 Berechner 8: Ausgang A2 Ausgang L-KÜ 4 Bytes Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 14 [1.2] DPT_Bool 1 Bit 1432 UND Logik 6: 8 Bit Ausgang A Ausgang L-KÜ 1 Byte 1433 UND Logik 6: 8 Bit Ausgang B Ausgang L-KÜ 1 Byte Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 15 Ausgang L-KÜ 1 Byte 1473 ODER Logik 8: 8 Bit Ausgang B Ausgang L-KÜ 1 Byte 1474 ODER Logik 8: Sperre Eingang -SK- [1.1] DPT_Switch 1 Bit Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 16: Einstellung Der Parameter

    5 … 300 Sekunden Berechnerobjekte 5 … 300 Sekunden Logikobjekte 5 … 300 Sekunden Maximale Telegrammrate 1 • 2 • 5 • 10 • 20 • 50 Telegramme pro Sek. Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 17: Wind-Messwert

    Beaufort-Skala Beaufort Bedeutung Windstille, Flaute leiser Zug leichte Brise schwache Brise mäßige Brise frische Brise starker Wind steifer Wind stürmischer Wind Sturm schwerer Sturm orkanartiger Sturm Orkan Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 18: Wind-Grenzwerte

    Absolutwert • Anhebung / Absenkung Schrittweite 0,1 m/s • 0,2 m/s • 0,5 m/s • 1,0 m/s • 2,0 m/s (bei Veränderung durch Anhebung/Absen- • 5,0 m/s kung) Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 19 Aktion beim Sperren • kein Telegramm senden • 0 senden • 1 senden Aktion beim Freigeben [Abhängig von Einstellung bei „Schaltaus- (mit 2 Sekunden Freigabeverzögerung) gang sendet“] Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 20: Berechner

    Kommunikation stets die Werkseinstellungen verwendet werden (Einstellung über Ob- jekte wird ignoriert). Die per Kommunikationsobjekt empfange- Eingangswerte sollen • nicht • nach Spannungswiederkehr • nach Spannungswiederkehr und Programmierung erhalten bleiben Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 21 • 2 Byte Zähler mit Vorzeichen • 2 Byte Fließkomma • 4 Byte Zähler ohne Vorzeichen • 4 Byte Zähler mit Vorzeichen • 4 Byte Fließkomma Ausgangswert (ggf. Ausgangswert A1 / A2) Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 22 Zuständen ein: Ausgangswert (ggf. A1 / A2) bei Überschreitung 0 [Eingabebereich abhängig von der Aus- des Überwachungszeitraums gangsart] bei Sperre 0 [Eingabebereich abhängig von der Aus- gangsart] Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 23 • E1 und E2 und E3 [abhängig von der Funktion] Überwachungszeitraum 5 s • ... • 2 h; 1 min Wert des Objekts „Überwachungsstatus“ 0 • 1 bei Zeitraumüberschreitung Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 24: Logik

    Verfügung. Jeder Logikausgang kann ein 1 Bit- oder zwei 8 Bit-Objekte senden. Legen Sie jeweils fest was der Ausgang sendet bei Logik = 1 und = 0. Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 25 0 … 255 / 100% / 360° / 127; 0 Überwachungszeitraum überschritten Ausgangswert Objekt B wenn 0 … 255 / 100% / 360° / 127; 0 Überwachungszeitraum überschritten Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 26: Überwachung

    5 s • ... • 2 h; 1 min Ausgangsverhalten bei Überschreitung der • kein Telegramm senden Überwachungszeit • Überschreitungswert senden [= Wert des Parameters „Überwachungszeitraum“] 6.5.2. Verknüpfungseingänge der UND Logik nicht verwenden Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 27: Verknüpfungseingänge Der Oder Logik

    Schaltausgang 4 Wind invertiert 6.5.3. Verknüpfungseingänge der ODER Logik Die Verknüpfungseingänge der ODER Logik entsprechen denen der UND Logik. Zusätz- lich stehen der ODER Logik die folgenden Eingänge zur Verfügung: Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 28 UND Logik Ausgang 6 UND Logik Ausgang 6 invertiert UND Logik Ausgang 7 UND Logik Ausgang 7 invertiert UND Logik Ausgang 8 UND Logik Ausgang 8 invertiert Windsensor KNX W sl • Stand: 19.08.2021 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 30 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de Technischer Service: +49 (0) 70 33 / 30 945-250...
