Anschluss - elsner elektronik Vari KNX 3L Installation Und Einstellung

Mastmontage
Das Gerät wird mit dem beiliegenden Edelstahl-Montageband am Mast montiert.
Gummi-
dichtung
Kabeldurchführung

2.3.3. Anschluss

Die Anschlussklemme befindet sich im Gehäuseunterteil.
Sensor Vari KNX 3L • Stand: 03.05.2016 • Technische Änderungen und Irrtümer vorbehalten.
9 Installation und Inbetriebnahme

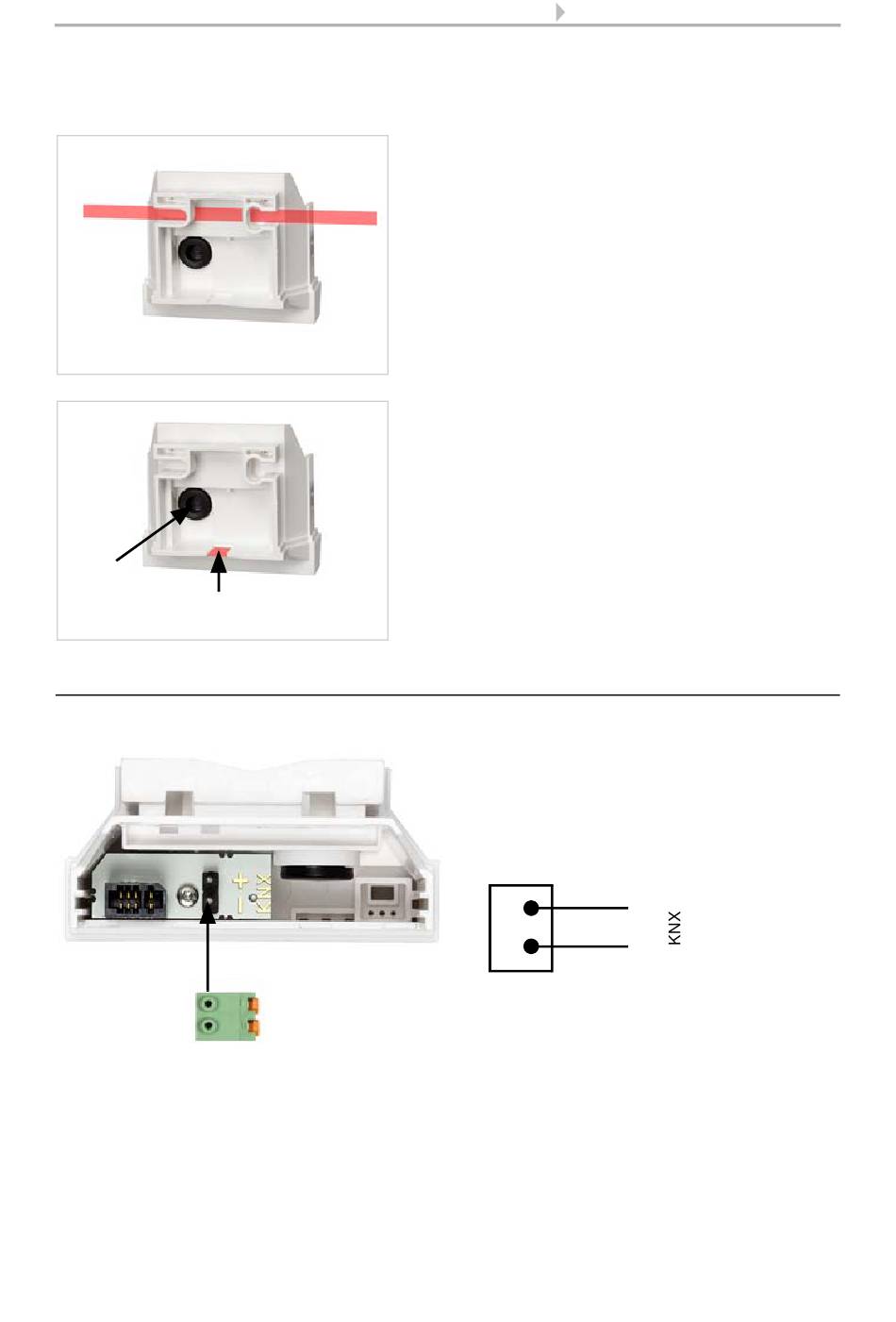

Abb. 10
Führen Sie das Montageband durch die Ösen
im Gehäuseunterteil.
Abb. 11
Brechen Sie die Kabeldurchführung aus.
Führen Sie das Anschlusskabel durch die
Gummidichtung.
Abb. 12
Schließen Sie das Gerät über die steck-
bare Klemme an den KNX-Bus (+|-) an.
+
-
+
-
