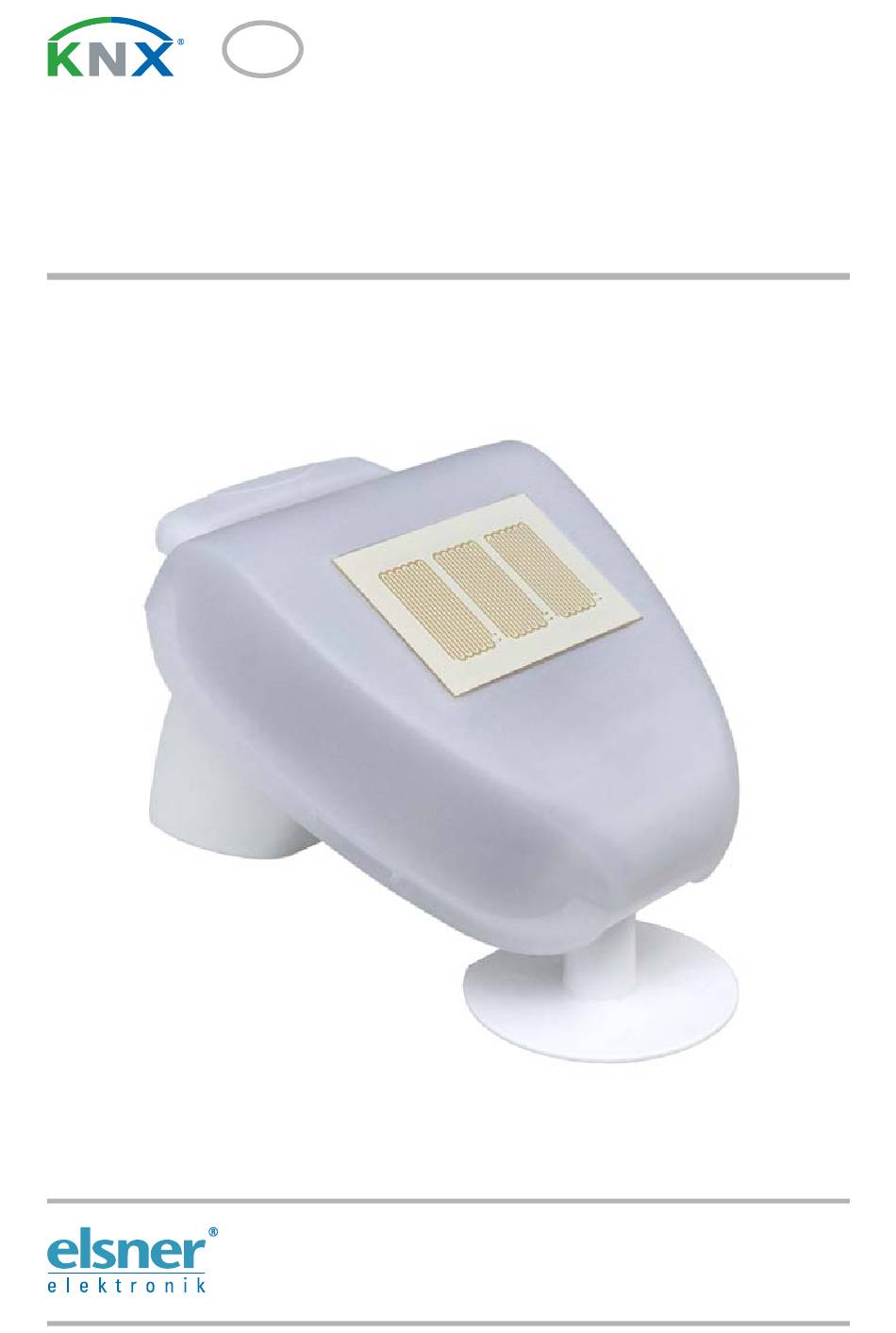

KNX RW
Regen-/Windsensor
Technische Daten und Installationshinweise
Artikelnummern 70126 (230 V), 70127 (24 V)
D
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Sohlengrund 16
75395 Ostelsheim
Deutschland
Tel. +49 (0) 70 33 / 30 945-0
Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de
info@elsner-elektronik.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik KNX RW

Inhaltszusammenfassung für elsner elektronik KNX RW

  • Seite 1 KNX RW Regen-/Windsensor Technische Daten und Installationshinweise Artikelnummern 70126 (230 V), 70127 (24 V) Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de...

  • Seite 2: Beschreibung

    Leitungsquerschnitt Massivleiter bis 1,5 mm² oder feindrahtige Leiter Strom 230 V AC-Modell max. 20 mA, 24 V DC-Modell max. 100 mA, Restwelligkeit 10% Datenausgabe KNX +/- Bussteckklemme Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 3 Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in montier- tem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 4 Der Sensor muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. Wand oder Mast Abb. 3 Horizontale Der Sensor muss in der Querrichtung hori- zontal (waagerecht) montiert sein. Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 5: Montage Des Sensors

    Beispiel für den Einsatz eines Auslegers: Der Sensor lässt sich durch die Kugelgelenke in die optimale Position drehen. Abb. 7 Beispiel für den Einsatz eines Auslegers: Montage an einem Mast mit Schneckengewin- de-Schellen Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 6: Ansicht Der Rückwand Und Bohrplan

    Installation und Inbetriebnahme 2.3.2. Ansicht der Rückwand und Bohrplan Abb. 8 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Vorbereitung Des Sensors

    Platine ab und führen Sie nur die An- schlusskabel durch die Öffnungen in der Pla- tine nach oben. Beim 24V-Gerät muss das Verbindungskabel zwischen Deckel und Platine eingesteckt sein. Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Aufbau Der Platine

    Für Massivleiter bis 1,5 mm² oder feindrahtige Leiter. Klemmenbelegung polungs- unabhängig (+/- oder -/+) Öffnung für Kabel Span- nungsversorgung und Bus- Leitung Steckplatz KNX-Klemme +/- Programmier-Taster zum Ein- lernen des Geräts Programmier-LED Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 9: Anbringen Des Geräts

    Halter. Die Zapfen des Halters müssen dabei in den Schienen des Gehäuses einrasten. Zum Abnehmen lässt sich das Gerät nach oben gegen den Widerstand der Rasten wie- der aus dem Halter herausziehen. Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Wartung

    (z. B. Sicherung ausschalten/entfernen). Das Gerät sollte regelmäßig zweimal pro Jahr auf Verschmutzung geprüft und bei Be- darf gereinigt werden. Bei starker Verschmutzung kann die Funktion des Sensors ein- geschränkt werden. Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 11 Wartung ACHTUNG Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse eindringt. • Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen. Regen-/Windsensor KNX RW • Stand: 09.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
