Montage Des Geräts - elsner elektronik Vari KNX 3L Installation Und Einstellung

Wand/Mast
Nord
Süd

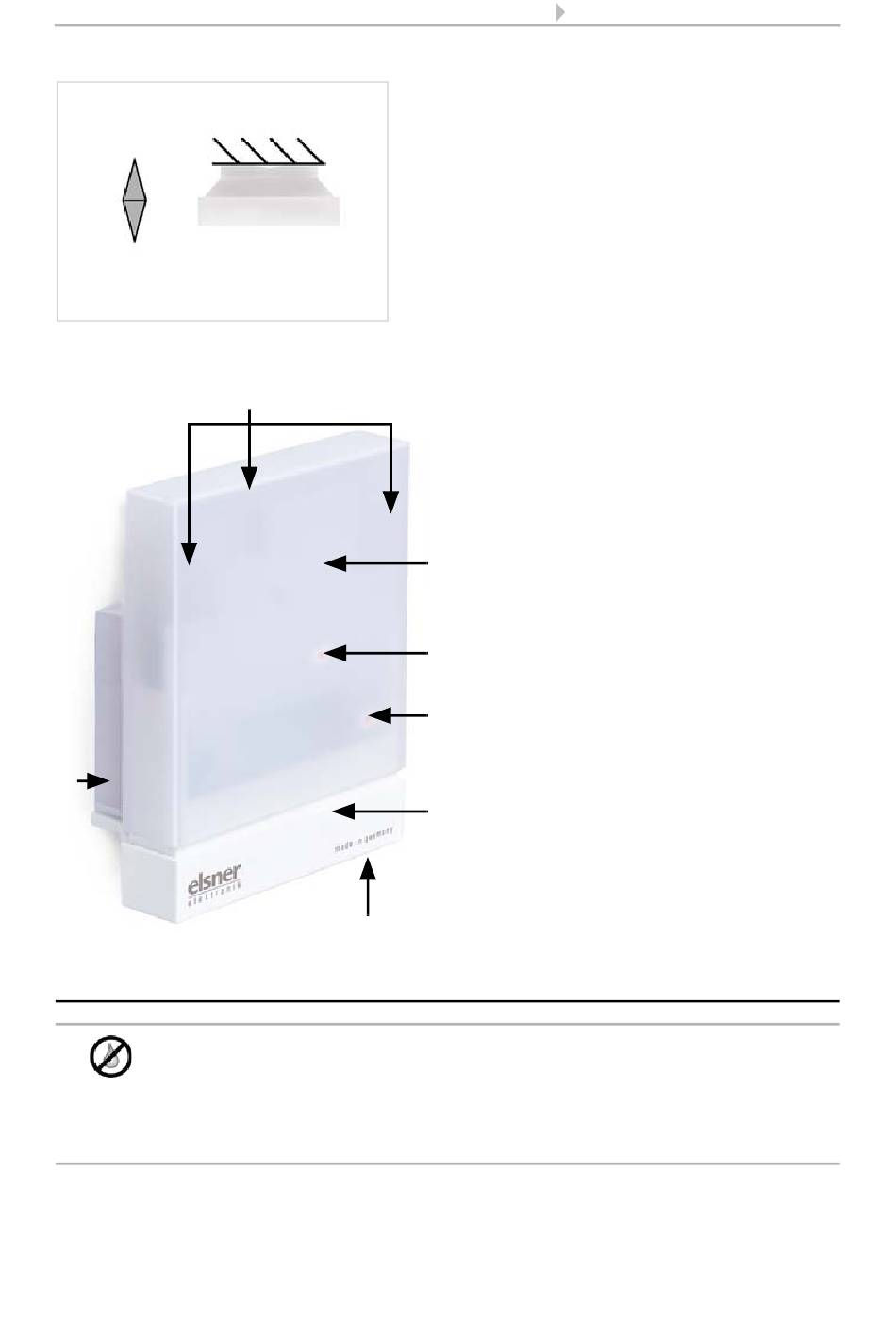

Aufbau des Geräts
7
2.3. Montage des Geräts
ACHTUNG!
Schon wenige Tropfen Wasser können die Elektronik des Geräts
beschädigen.
• Öffnen Sie das Gerät nicht, wenn Wasser (z. B. Regen) eindringen
kann.
Sensor Vari KNX 3L • Stand: 03.05.2016 • Technische Änderungen und Irrtümer vorbehalten.
1
6
6 Installation und Inbetriebnahme
Abb. 3
Bei Installation auf der Nordhalbkugel muss
das Gerät nach Süden ausgerichtet werden.
Bei Installation auf der Südhalbkugel muss
das Gerät nach Norden ausgerichtet werden.
Abb. 4
1 Position der Helligkeitssensoren
1-3
2 Semitransparente Haube
3 Position der Signal-LED (unter
2
der Haube). LED wird über zwei
Objekte frei angesteuert
4 Position der Programmier-LED
(unter der Haube)
3
5 Gehäuseunterteil
6 Programmmier-Taster an der
4 Gehäuseunterseite versenkt, sie-
he Gerät adressieren, Seite 10
7 Wand-/Masthalterung
5
