KNX LW sl
Helligkeits- und Windsensor
Technische Daten und Installationshinweise
Artikelnummer 70164
D
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik KNX LW sl

Inhaltszusammenfassung für elsner elektronik KNX LW sl

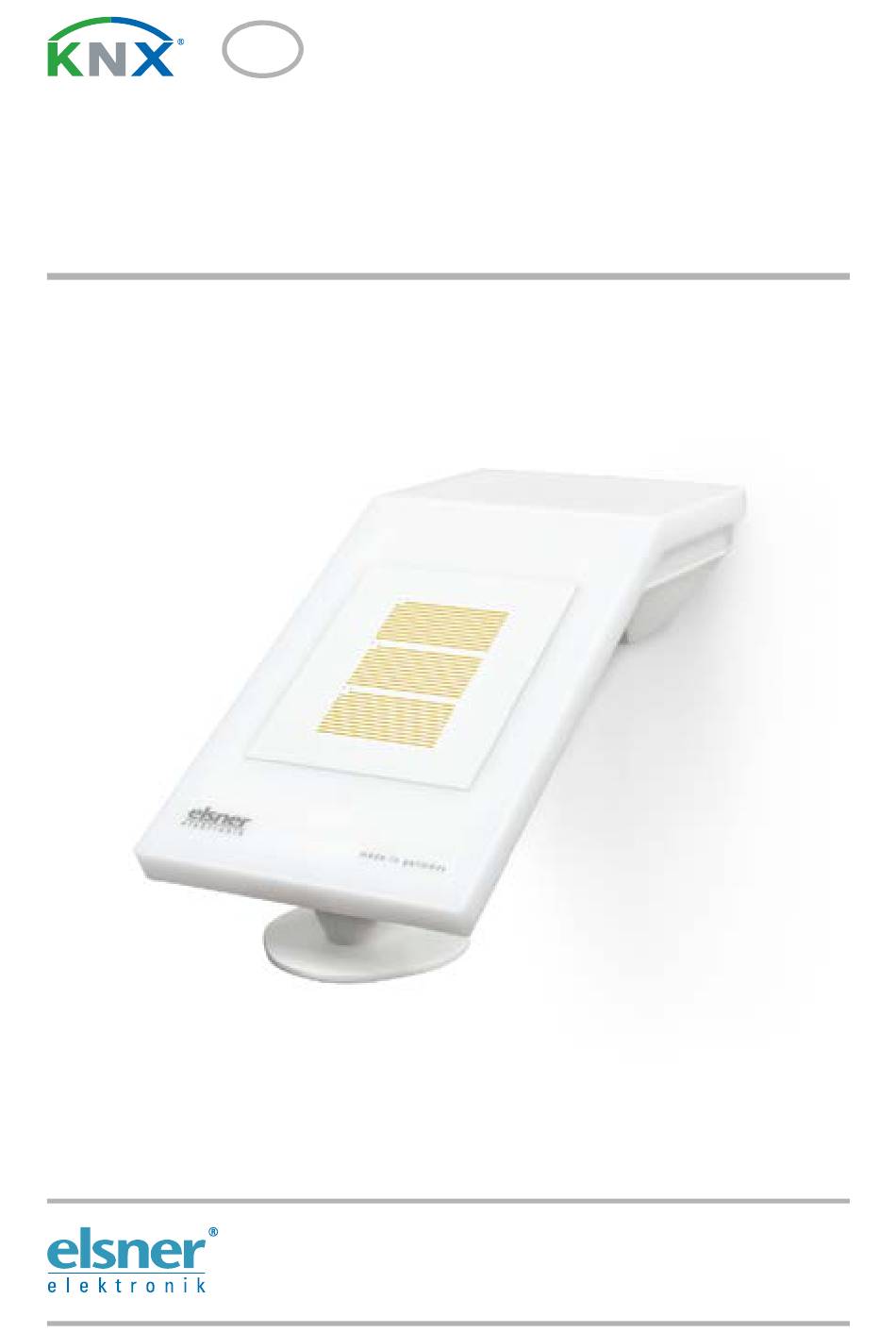

  • Seite 1 KNX LW sl Helligkeits- und Windsensor Technische Daten und Installationshinweise Artikelnummer 70164 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20...

  • Seite 2: Technische Daten

    Wandmontage. Verwenden Sie Befestigungsmaterial, dass für den Untergrund geeignet ist! • Bit Torx Größe 6 1.1. Technische Daten Gehäuse Kunststoff Farbe Weiß / Transluzent Montage Aufputz Schutzart IP 44 Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 3: Hinweise Zur Installation

    EN 60730-1: 2011 Installation und Inbetriebnahme 2.1. Hinweise zur Installation Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden. Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 4 Messung beeinträchtigt. Auch Vogelbiss wird vorgebeugt. Achten Sie darauf, dass eine ausgefahrene Markise keinen Schatten auf das Gerät wirft und dieses nicht in den Windschatten legt. Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 5 Das Gerät muss in der Querrichtung horizon- Horizontale tal (waagerecht) montiert sein. Abb. 4 Das Gerät muss in der Richtung der zu be- schattenden Fassade ausgerichtet werden. Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 6: Aufbau Des Geräts

    2.4. Montage des Sensors ACHTUNG! Schon wenige Tropfen Wasser können die Elektronik des Geräts beschädigen. • Öffnen Sie das Gerät nicht, wenn Wasser (z. B. Regen) eindringen kann. Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Montagevorbereitung

    Verwenden Sie Befestigungsmaterial (Dübel, Schrauben), dass für den Untergrund ge- eignet ist. Abb. 8 Das Gerät wird mit zwei Schrauben montiert. Brechen Sie die beiden Langlöcher im Gehäu- seunterteil aus. Langlöcher Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 8 Bohrplan bei, der als Schablone verwendet werden kann. Abb. 11 Maße in mm. Technisch bedingte Abweichungen möglich A/B 2× Langloch 8 mm × 5,5 mm Position des Kabeldurchlasses (Gummidichtung) im Gehäuse Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 9 Schließen Sie KNX-Daten (+|-) und Spannung (12…40 V DC, 12…28 V AC, 1|2) an der Anschlussklemme an. Die Klemmenbelegung der Spannungsver- sorgung ist polungsunabhängig. Spannung Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Montage Abschließen

    Der Programmier-Taster ist über die Öffnung an der Gehäuseunterseite erreichbar und ca. 15 mm versenkt. Verwenden Sie einen dünnen Gegenstand, um den Taster zu er- reichen, z. B. einen Draht 1,5 mm². Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 11: Wartung

    Bei starker Verschmutzung kann die Funktion des Sensors ein- geschränkt werden. ACHTUNG Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse eindringt. • Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen. Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 12 Wartung Helligkeits- und Windsensor KNX LW sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
