elsner elektronik Vari KNX 3L Installation Und Einstellung Seite 9

Kabeldurchführung
Gummi-
dichtung

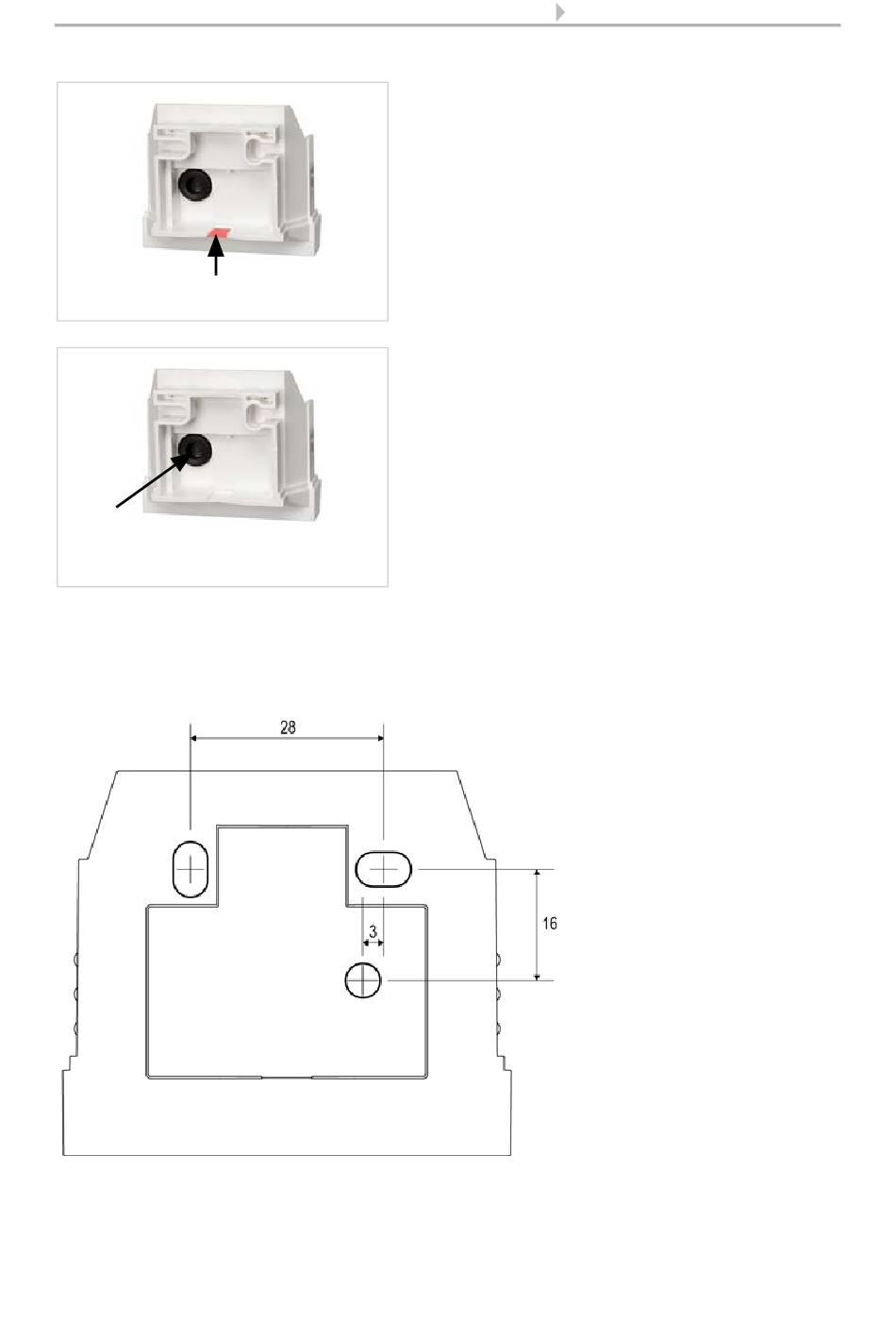

Bohrschema
ACHTUNG! Ausdruck Datenblatt nicht in Originalgröße!
Der Lieferung liegt ein separater, maßstabsgerechter Bohrplan bei, der als Schablone
verwendet werden kann.
A
Sensor Vari KNX 3L • Stand: 03.05.2016 • Technische Änderungen und Irrtümer vorbehalten.
8
b) Wenn das Anschlusskabel aufputz verlegt
ist, wird die Kabeldurchführung ausge-
brochen. Das Kabel wird dann an der Ge-
häuseunterseite ins Gerät geführt.
Abb. 8
Führen Sie das Anschlusskabel durch die
Gummidichtung.
B
C
Installation und Inbetriebnahme
Abb. 9
Maße in mm. Technisch
bedingte Abweichungen
möglich
A/B 2× Langloch
8 mm × 5 mm
C Position des Kabel-
durchlasses (Gummi-
dichtung) im Gehäuse
