2.4. Montage des Geräts
ACHTUNG!
Schon wenige Tropfen Wasser können die Elektronik des Geräts
beschädigen.
•
Öffnen Sie das Gerät nicht, wenn Wasser (z. B. Regen) eindringen
kann.
2.4.1. Montagevorbereitung
2.4.2. Anbringen des Gehäuseunterteils mit Halterung
Montieren Sie nun zunächst das Gehäuseunterteil mit der integrierten Halterung für
die Wand- oder Mastmontage.
Wandmontage
Verwenden Sie Befestigungsmaterial (Dübel, Schrauben), dass für den Untergrund ge-
eignet ist.
Langlöcher
Sensor Vari KNX 3L-TH-D • Stand: 31.08.2015 • Technische Änderungen und Irrtümer vorbehalten.
7
Installation und Inbetriebnahme

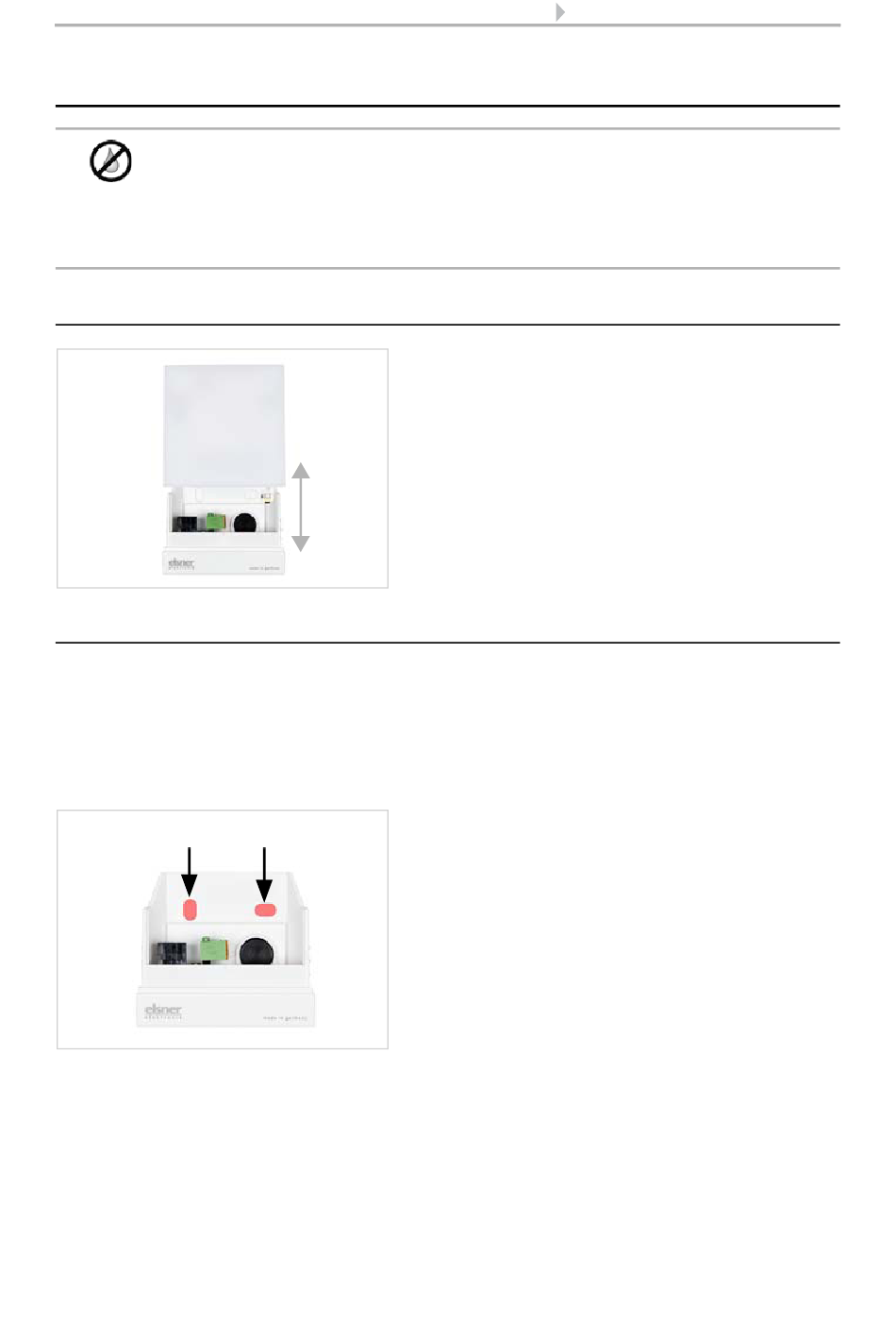

Abb. 5
Haube und Gehäuseunterteil sind aufeinan-
der gesteckt. Ziehen Sie die beiden Teile ge-
rade auseinander.
Abb. 6
Das Gerät wird mit zwei Schrauben montiert.
Brechen Sie die beiden Langlöcher im Gehäu-
se aus.
