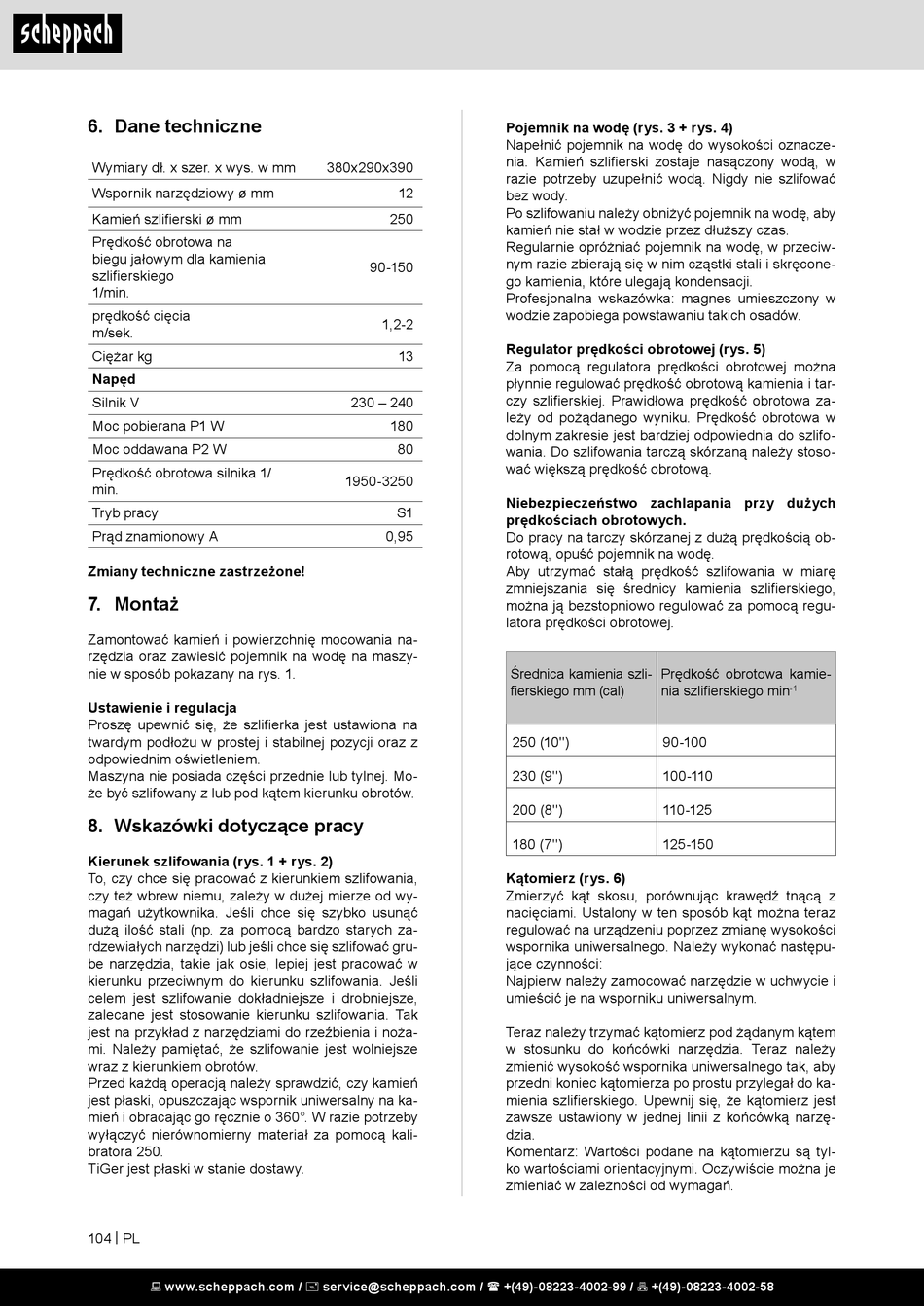

6. Dane techniczne

Wymiary dł. x szer. x wys. w mm
Wspornik narzędziowy ø mm
Kamień szlifierski ø mm
Prędkość obrotowa na
biegu jałowym dla kamienia
szlifierskiego
1/min.
prędkość cięcia
m/sek.
Ciężar kg
Napęd
Silnik V
Moc pobierana P1 W
Moc oddawana P2 W
Prędkość obrotowa silnika 1/
min.
Tryb pracy
Prąd znamionowy A
Zmiany techniczne zastrzeżone!
7. Montaż
Zamontować kamień i powierzchnię mocowania na-
rzędzia oraz zawiesić pojemnik na wodę na maszy-
nie w sposób pokazany na rys. 1.
Ustawienie i regulacja
Proszę upewnić się, że szlifierka jest ustawiona na
twardym podłożu w prostej i stabilnej pozycji oraz z
odpowiednim oświetleniem.
Maszyna nie posiada części przednie lub tylnej. Mo-
że być szlifowany z lub pod kątem kierunku obrotów.
8. Wskazówki dotyczące pracy
Kierunek szlifowania (rys. 1 + rys. 2)
To, czy chce się pracować z kierunkiem szlifowania,
czy też wbrew niemu, zależy w dużej mierze od wy-
magań użytkownika. Jeśli chce się szybko usunąć
dużą ilość stali (np. za pomocą bardzo starych za-
rdzewiałych narzędzi) lub jeśli chce się szlifować gru-
be narzędzia, takie jak osie, lepiej jest pracować w
kierunku przeciwnym do kierunku szlifowania. Jeśli
celem jest szlifowanie dokładniejsze i drobniejsze,
zalecane jest stosowanie kierunku szlifowania. Tak
jest na przykład z narzędziami do rzeźbienia i noża-
mi. Należy pamiętać, że szlifowanie jest wolniejsze
wraz z kierunkiem obrotów.
Przed każdą operacją należy sprawdzić, czy kamień
jest płaski, opuszczając wspornik uniwersalny na ka-
mień i obracając go ręcznie o 360°. W razie potrzeby
wyłączyć nierównomierny materiał za pomocą kali-
bratora 250.
TiGer jest płaski w stanie dostawy.
104 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
380x290x390
12
250
90-150
1,2-2
13
230 – 240
180
80
1950-3250
S1
0,95
Pojemnik na wodę (rys. 3 + rys. 4)
Napełnić pojemnik na wodę do wysokości oznacze-
nia. Kamień szlifierski zostaje nasączony wodą, w
razie potrzeby uzupełnić wodą. Nigdy nie szlifować
bez wody.
Po szlifowaniu należy obniżyć pojemnik na wodę, aby
kamień nie stał w wodzie przez dłuższy czas.
Regularnie opróżniać pojemnik na wodę, w przeciw-
nym razie zbierają się w nim cząstki stali i skręcone-
go kamienia, które ulegają kondensacji.
Profesjonalna wskazówka: magnes umieszczony w
wodzie zapobiega powstawaniu takich osadów.
Regulator prędkości obrotowej (rys. 5)
Za pomocą regulatora prędkości obrotowej można
płynnie regulować prędkość obrotową kamienia i tar-
czy szlifierskiej. Prawidłowa prędkość obrotowa za-
leży od pożądanego wyniku. Prędkość obrotowa w
dolnym zakresie jest bardziej odpowiednia do szlifo-
wania. Do szlifowania tarczą skórzaną należy stoso-
wać większą prędkość obrotową.
Niebezpieczeństwo zachlapania przy dużych
prędkościach obrotowych.
Do pracy na tarczy skórzanej z dużą prędkością ob-
rotową, opuść pojemnik na wodę.
Aby utrzymać stałą prędkość szlifowania w miarę
zmniejszania się średnicy kamienia szlifierskiego,
można ją bezstopniowo regulować za pomocą regu-
latora prędkości obrotowej.
Średnica kamienia szli- Prędkość obrotowa kamie-
fierskiego mm (cal) nia szlifierskiego min
250 (10'') 90-100
230 (9'') 100-110
200 (8'') 110-125
180 (7'') 125-150
Kątomierz (rys. 6)
Zmierzyć kąt skosu, porównując krawędź tnącą z
nacięciami. Ustalony w ten sposób kąt można teraz
regulować na urządzeniu poprzez zmianę wysokości
wspornika uniwersalnego. Należy wykonać następu-
jące czynności:
Najpierw należy zamocować narzędzie w uchwycie i
umieścić je na wsporniku uniwersalnym.
Teraz należy trzymać kątomierz pod żądanym kątem
w stosunku do końcówki narzędzia. Teraz należy
zmienić wysokość wspornika uniwersalnego tak, aby
przedni koniec kątomierza po prostu przylegał do ka-
mienia szlifierskiego. Upewnij się, że kątomierz jest
zawsze ustawiony w jednej linii z końcówką narzę-
dzia.
Komentarz: Wartości podane na kątomierzu są tyl-
ko wartościami orientacyjnymi. Oczywiście można je
zmieniać w zależności od wymagań.
