7.4 Hardware ausbauen und einbauen
7.4.8 Adaptermodul für Wechseleinschub tauschen
Voraussetzung
● Das Gerät ist mit dem Laufwerkshalter Typ A ausgestattet.
● Das Gerät ist vollständig von der Netzspannung getrennt, siehe Kapitel "Gerät
ausschalten (Seite 65)".
● Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 79)".
● Alle Blindblenden und Wechseleinschübe sind ausgebaut.
Vorgehensweise
Ausbau

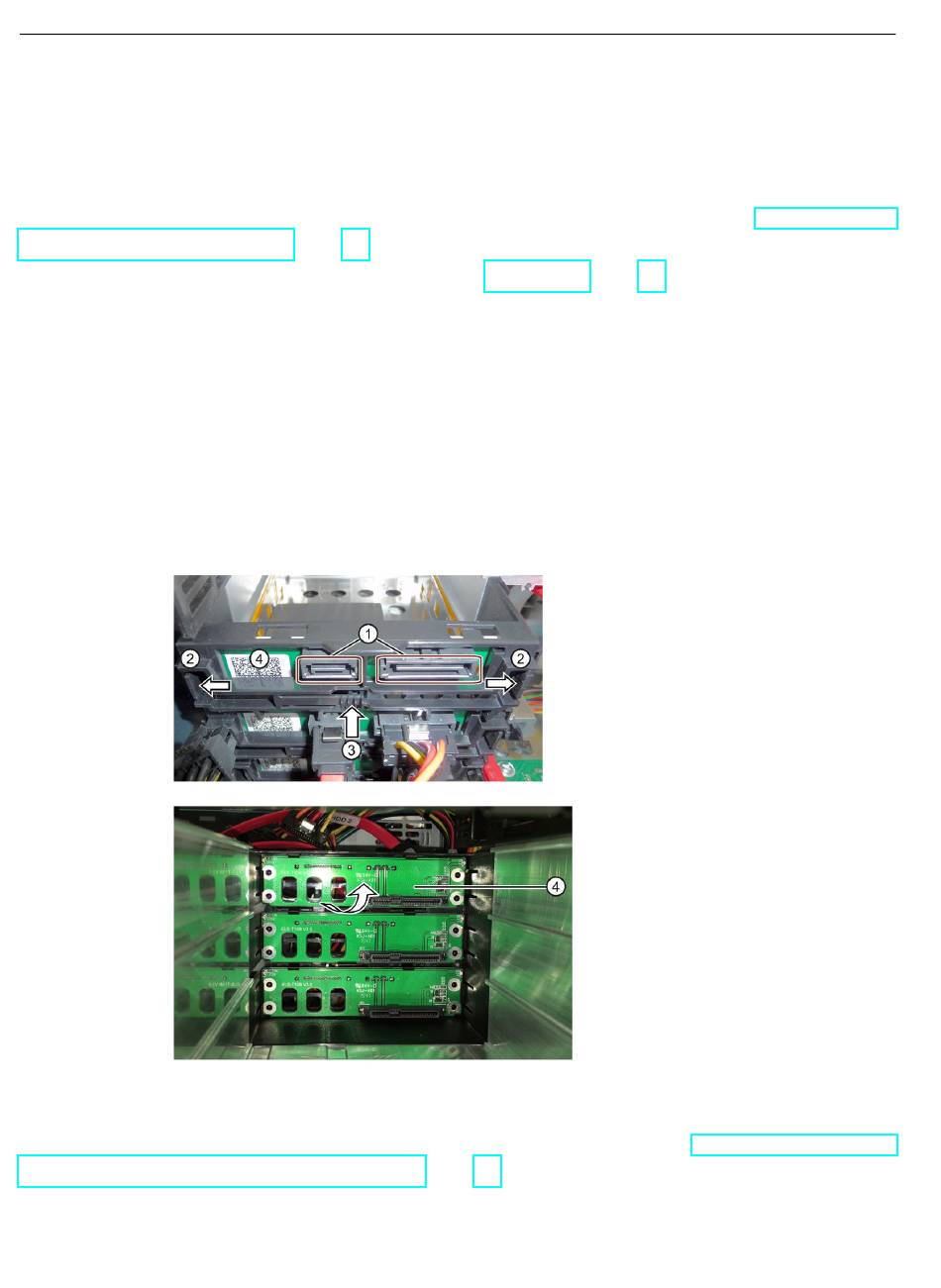

1. Notieren Sie die Zuordnung aller SATA-Leitungen und ziehen Sie alle SATA-Leitungen
①
2. Entriegeln Sie das Adaptermodul für Wechseleinschub durch festes Drücken auf die
Rastnasen
3. Lösen Sie das entriegelte Adaptermodul
Halterungen und nehmen Sie es aus dem Laufwerkshalter.
Einbau
1. Setzen Sie das neue Adaptermodul für Wechseleinschub
Laufwerksträger ein und rasten Sie es hinten ein, siehe Kapitel "Festplatte oder SSD im
Einbauplatz 0 bis 2 einbauen (Seite 92)".
128
ab.
②
in Pfeilrichtung und drücken Sie auf den Auswerfer
④
durch Drehen nach oben aus den
④
von vorn in den
