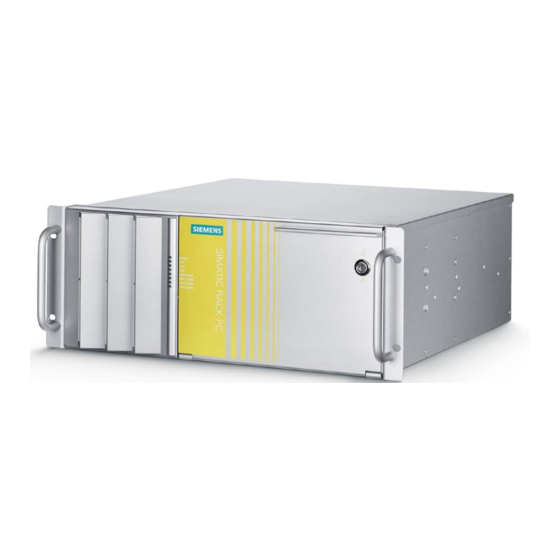

SIMATIC IPC547D

SIMATIC
Industrie-PC
SIMATIC IPC547D
Kompaktbetriebsanleitung
06/2011
A5E03473796-01

___________________
Vorwort
___________________
Aufbau des Geräts
___________________
Sicherheitshinweise
___________________
Gerät einbauen und
anschließen
___________________
Gerät in Betrieb nehmen
___________________
Technische Angaben
___________________
Technische Unterstützung
1
2
3
4
5
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC IPC547D

Inhaltszusammenfassung für Siemens SIMATIC IPC547D

  • Seite 1 ___________________ SIMATIC IPC547D Vorwort ___________________ Aufbau des Geräts ___________________ Sicherheitshinweise SIMATIC ___________________ Gerät einbauen und anschließen Industrie-PC ___________________ SIMATIC IPC547D Gerät in Betrieb nehmen ___________________ Technische Angaben Kompaktbetriebsanleitung ___________________ Technische Unterstützung 06/2011 A5E03473796-01...

  • Seite 2: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Diese Kompaktbetriebsanleitung gilt für alle Liefervarianten des SIMATIC IPC547D. Konventionen In der vorliegenden Kompaktbetriebsanleitung wird an Stelle der Produktbezeichnung SIMATIC IPC547D auch die Abkürzung "PC" oder der Begriff "Gerät" benutzt. Hinweis Betriebsanleitung SIMATIC IPC547D Die vollständige Betriebsanleitung liegt dem Gerät im PDF-Format auf der DVD "Documentation and Drivers"...

  • Seite 4: Inhaltsverzeichnis

    Richtlinien und Erklärungen ......................31 5.2.1 Elektromagnetische Verträglichkeit..................... 31 5.2.2 Niederspannungsrichtlinie......................31 Maßbilder ............................ 32 5.3.1 Maßbild des Geräts........................32 5.3.2 Maßbild für die Verwendung von Teleskopschienen ..............33 Technische Daten der Teleskopschienen................... 33 Technische Unterstützung ........................34 SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 5: Aufbau Des Geräts

    USB-Schnittstellen ⑦ Einbaumöglichkeit für 3,5"-Gerät ⑧ Einbaumöglichkeit für DVD-ROM-, DVD-Brenner-Laufwerk ⑨ Ein-/Aus-Taster ⑩ Frontklappe mit Schloss Laufwerkbeschriftung Bei einem RAID-System mit Wechselrahmen befindet sich eines der folgenden Schilder an der Innenseite der Frontklappe des Geräts. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 6: Rückansicht

    Luftauslass ④ Schnittstellen ⑤ Blindblende, Einbaumöglichkeit für externe Schnittstellen ⑥ Erweiterungssteckplätze für:  4 × PCI  1 × PCIe x8 (1 Lane)  1 × PCIe x16 (4 Lanes)  1 × PCIe x16 SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...
  • Seite 7 Anschluss an der Dual-Head-Grafikbaugruppe (optional) ⑬ Dual-Head-Adapter DMS59-Anschluss für Dual-Head-Grafikbaugruppe (optional) ⑭ DVI-I DVI-I-Anschluss ⑮ VGA-Anschluss, Adapter gesteckt Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen. Über die Grafikkarte SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 8: Bedienelemente

    Maßnahmen vom Netz z. B. Netztrennschalter. Ein-/Aus-Schalter Die folgende Abbildung zeigt die Lage der Ein-/Aus-Schalter und die Lage der Alarm-Reset- Taster bei einem Gerät mit redundanter Stromversorgung. ① Ein-/Aus-Schalter ② Alarm-Reset-Taster zum Abschalten des Warnsignals SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...
  • Seite 9 Daten auf dem Festplattenlaufwerk können verloren gehen. Das Gerät wird beschädigt. Führen Sie einen Hardware-Reset nur im Notfall aus. Beenden Sie alle laufenden Programme. Achten Sie darauf, dass nicht mehr lesend oder schreibend auf Laufwerke und Peripherie zugegriffen wird. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 10: Betriebsanzeigen

    Alle ROT RAID nicht OK, die fehlerhafte leuchtend Festplatte konnte von der Überwachungssoftware nicht lokalisiert werden. Eventuell ist eine Ermittlung der defekten Fesplatte mit der RAID-Software möglich, siehe Betriebsanleitung Kapitel "RAID- System" Nur bei RAID5/RAID1+SSD SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...
  • Seite 11 Die LED hat folgende Bedeutung:  Leuchtet grün: Stromversorgungsmodul ist in Betrieb Wenn keine Redundanz gegeben ist, ertönt permanent ein akustisches Signal. Redundanz ist gegeben, wenn beide Stromversorgungsmodule in Betrieb sind.  Leuchtet nicht: Stromversorgungsmodul ist außer Betrieb SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 12: Sicherheitshinweise

     Installieren Sie nur Systemerweiterungen, die für dieses Gerät vorgesehen sind. Informationen darüber, welche Systemerweiterungen zur Installation geeignet sind, erhalten Sie vom technischen Kundendienst oder von Ihrer Verkaufsstelle.  Beachten Sie die Angaben zur elektromagnetischen Verträglichkeit (Seite 31). SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...
  • Seite 13 Vermeiden Sie hochfrequente Strahlung:  Entfernen Sie Strahlungsquellen aus der Umgebung des Geräts.  Schalten Sie strahlende Geräte ab.  Reduzieren Sie die Funkleistung strahlender Geräte.  Beachten Sie die Angaben zur elektromagnetischen Verträglichkeit (Seite 31). SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...
  • Seite 14  Setzen Sie keine Tastaturen mit Ein-/Aus-Taste (Power Button) ein.  Wenn das Gerät einen Ein-/Aus-Taster besitzt, parametrieren Sie unter Windows die Funktion des Ein-/Aus-Tasters gemäß Ihren Anforderungen. Die Einstellungen finden Sie im Menü "Energieoptionen". SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 15: Einsatzhinweise

    3-3 (Schadstoffklasse 3C2 für Chemische Einflüsse, 3S2 für Sand und Staub) konzipiert. Ohne Zusatzschutzmaßnahmen, z. B. durch Zuführung sauberer Luft, kann der PC nicht an Orten mit erschwerten Betriebsbedingungen durch ätzende Dämpfe oder Gase betrieben werden. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 16: Gerät Einbauen Und Anschließen

    5. Prüfen Sie den Verpackungsinhalt und Ihre extra bestellten Zubehörteile auf Vollständigkeit und Beschädigungen. 6. Wenn der Verpackungsinhalt unvollständig, beschädigt ist oder nicht Ihrer Bestellung entspricht, informieren Sie unverzüglich den zuständigen Lieferservice. Senden Sie den beiliegenden Faxvordruck "SIMATIC IPC/PG-Qualitäts-Kontrollmeldung" ein. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 17: Identifikationsdaten Des Geräts

    Tragen Sie die Identifikationsdaten in folgende Tabelle ein. Bestellnummer 6AG4 Fertigungsnummer S VP Erzeugnisstand Windows "Product Key" Ethernet-Adresse 1 (MAC) Ethernet-Adresse 2 (MAC) Entnehmen Sie die Daten aus Typenschild, COA-Label und Komponentenschild an der Innenseite der Frontklappe des Geräts. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 18: Vorgehensweise

    2. Übertragen Sie den Windows "Product Key" vom COA-Label an der Innenseite der Frontklappe. 3. Übertragen Sie Ethernet-Adressen vom Komponentenschild. SIMATIC IPC547D Slot 1 Die Ethernet-Adressen finden Sie auch im BIOS Setup (Taste F2) unter "Main > System Information", Einträge "LAN 1 MAC" und "LAN 2 MAC".

  • Seite 19: Gerät Einbauen

    Lufteintrittstemperatur besonders bei der Dimensionierung von geschlossenen Schaltschränken. ● Der minimale Abstand des Geräts vom Gehäuse beträgt auf der Luftaustrittsseite 10 cm. ● Bauen Sie das Gerät so ein, dass keine Gefahr z. B. durch Umstürzen vom Gerät ausgeht. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 20: Einbauort Und Einbaulage

    Das Gerät ist zu schwer, um ausschließlich an den 19"-Halterungen der Front montiert zu werden. Das Gerät kann herunterfallen, Personen verletzen und beschädigt werden. Befestigen Sie das Gerät zusätzlich. Die Befestigungsschrauben der Teleskopschienen dürfen maximal 5 mm in das Gerät hineinragen. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 21: Gerät Anschließen

    Treffen Sie folgende Vorsichtsmaßnahmen:  Ziehen Sie bei einem herannahenden Gewitter rechtzeitig den Netzstecker.  Fassen Sie während des Gewitters keine Netzleitungen und Datenübertragungsleitungen an.  Halten Sie auseichend Abstand zu elektrischen Leitungen, Verteilern, Anlagen usw. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 22: Potenzialausgleich Anschließen

    Eine niederohmige Erdungsverbindung verbessert die Ableitung von Störungen, die über externe Stromversorgungskabel, Signalkabel oder Kabel zu Peripheriegeräten übertragen werden. Der Potenzialausgleichsanschluss am Gerät besitzt eine große Oberfläche und wird großflächig kontaktiert. Der Potenzialausgleichsanschluss ist mit folgendem Symbol gekennzeichnet: Voraussetzung ● Schraubendreher T20 SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 23: Stromversorgung Anschließen

    Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. Hinweis Die Stromversorgung des Geräts enthält eine PFC (Power Factor Correction)-Schaltung zur Einhaltung der EMV-Richtlinie. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...
  • Seite 24 Dadurch verhindern Sie, dass das Gerät beim Stecken des Netzkabels unbeabsichtigter anläuft. ① 2. Schließen Sie das Netzkabel an Buchse 3. Schließen Sie das Netzkabel an die Steckdose an. ② 4. Schalten Sie den Ein-/Aus-Schalter ein. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...
  • Seite 25 Stromversorgungsmodul erlischt das Warnsignal. Netzstecker der redundanten Stromversorgung sichern Um ungewolltes Abziehen der Netzkabel zu verhindern, können Sie die Kaltgerätestecker wie folgt sichern: ① 1. Drehen Sie die Befestigungsschrauben heraus. 2. Schrauben Sie die ② Netzsteckerverriegelung SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 26: Gerät In Betrieb Nehmen

    4. Geben Sie, falls erforderlich, den Product Key ein. Den Product Key finden Sie auf dem "Certificate of Authenticy" in der Zeile "Product Key". Ergebnis Nach jedem Einschalten und nach der Hochlaufroutine wird die Oberfläche des Betriebssystems angezeigt. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 27: Gerät Ausschalten

    Treiber. Restore-DVD: Die Restore-DVD ist im Lieferumfang enthalten, wenn Sie ein Gerät mit Betriebssystem bestellt haben. Die DVD enthält eine Festplatten-Image Datei mit der originalen Liefersoftware: Betriebssystem mit installierten Hardware-Treibern und Überwachungssoftware z. B. DiagBase. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 28: Lieferzustand Wiederherstellen

    P3 - OPTIARC DVD-ROM DDU1681S 5. Folgen Sie danach den Anweisungen auf dem Bildschirm. VORSICHT Alle vorhandenen Daten, Programme, Benutzereinstellungen und Autorisierungen bzw. License Keys auf den Laufwerken werden dabei gelöscht und gehen daher verloren. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 29: Technische Angaben

    (Entwicklung, Produktion und Vertrieb) erfüllt die Anforderungen der DIN ISO 9001:2000. Dies wurde uns von der DQS (Deutsche Gesellschaft zur Zertifizierung von Qualitätsmanagementsystemen mbH) bestätigt. EQ-Net Zertifikat Nr.: DE-001108 QM Software-Lizenzvereinbarungen Wenn das Gerät mit installierter Software geliefert wird, dann beachten Sie die zugehörigen Lizenzvereinbarungen. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 30: Ul-Zulassung

    Avis Canadien Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. AUSTRALIA Dieses Produkt erfüllt die Anforderungen der Norm EN 61000-6-3:2007 Fachgrundnormen – Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereich, Kleinbetriebe. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 31: Richtlinien Und Erklärungen

    Die Geräte halten die Normen EN 61000-3-2:2006 +A1:2009 +A2:2009 (Oberschwingungsströme) und EN 61000-3-3:2008 (Spannungsschwankungen und Flicker) ein. 5.2.2 Niederspannungsrichtlinie Die Geräte erfüllen die Anforderungen der EG-Richtlinie 2006/95/EG "Niederspannungsrichtlinie". Die Einhaltung dieser Norm wurde nach EN 60950-1:2006 +A11:2009 geprüft. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 32: Maßbilder

    Technische Angaben 5.3 Maßbilder Maßbilder 5.3.1 Maßbild des Geräts Vorderansicht und Draufsicht SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 33: Maßbild Für Die Verwendung Von Teleskopschienen

    Technische Daten der Teleskopschienen Traglast pro Paar Mindestens 30 kg Auszugslänge für Vollauszug Mindestens 470 mm Schienendicke Maximal 9,7 mm Befestigungsschrauben M5 x 6 mm Die Befestigungsschrauben der Teleskopschienen dürfen maximal 5 mm in das Gehäuse hineinragen. SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...

  • Seite 34: Technische Unterstützung

    ● Installierte Zusatzhardware ● Installierte Zusatzsoftware Tools & Downloads Überprüfen Sie regelmäßig, ob Updates und Hotfixes für Ihr Gerät zum Download bereitstehen. Die Downloads finden Sie im Internet unter "After Sales Information System SIMATIC PC/PG" (siehe oben). SIMATIC IPC547D Kompaktbetriebsanleitung, 06/2011, A5E03473796-01...
